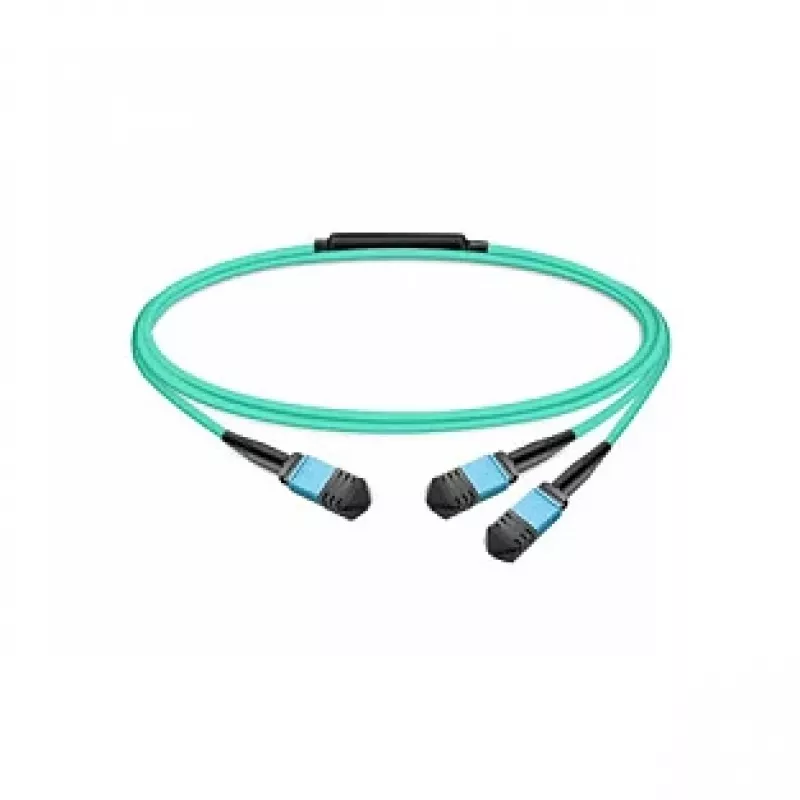

Molex PN pasywny kabel światłowodowy MMF MPO12 APC 7 m

Molex PN pasywny kabel światłowodowy MMF MPO12 APC 7 m to wielomodowy optyczny kabel krosowy zaprojektowany do łączy wielomodowych krótkiego zasięgu i środowisk centrów danych o wysokiej gęstości. Kabel jest wyposażony w złącze MPO12 z polerowaniem APC, które redukuje odbicia wsteczne i utrzymuje jakość sygnału w równoległych kanałach wielomodowych. Długość 7 metrów sprawia, że ten pasywny kabel światłowodowy jest przeznaczony do połączeń między portami MPO, krosowania w kasetach MPO i szkieletowych oraz innych zastosowań wielomodowych wymagających łączności MPO12 i kontrolowanej tłumienności odbicia.

Zalety

Zakończenie MPO12 APC zapewnia lepszą tłumienność odbicia w porównaniu z zakończeniami płaskimi lub UPC, wspierając bardziej stabilną wydajność optyczną w równoległych systemach wielomodowych. Pasywna konstrukcja nie wymaga zasilania ani aktywnych komponentów, co upraszcza wdrożenie i minimalizuje punkty awarii. Długość 7 m zapewnia elastyczność w prowadzeniu kabli w szafach, między sąsiednimi rzędami lub między urządzeniami w tym samym pomieszczeniu, przy jednoczesnym przewidywalnym tłumieniu wtrąceniowym dla transmisji wielomodowej.

Zastosowanie

• Połączenia międzysystemowe w centrach danych o wysokiej gęstości i łącza optyki równoległej
• Krosowanie między portami MPO, kasetami i kablami szkieletowymi
• Łącza sieciowe wielomodowe krótkiego zasięgu i połączenia urządzeń
• Konfiguracje testowe i środowiska laboratoryjne wymagające łączności MPO12

Kluczowe specyfikacje

• Typ włókna: włókno wielomodowe (MMF)
• Konfiguracja złącza: MPO12 z polerowaniem APC
• Długość kabla: 7 m
• Typ polerowania: kątowe fizyczne kontaktowe (APC) dla zmniejszonego odbicia wstecznego
• Konstrukcja: pasywny kabel krosowy wielomodowy do transmisji równoległej kanałowej

Sposób użycia

Aby zainstalować kabel, upewnij się, że oba porty MPO12 APC są czyste i wolne od kurzu lub zanieczyszczeń przed połączeniem. Dopasuj elementy kluczujące MPO i włóż złącze, aż usłyszysz kliknięcie lub zostanie osadzone zgodnie z konstrukcją portu MPO. Poprowadź kabel, unikając ostrych zagięć i zachowując określony minimalny promień gięcia dla włókna wielomodowego. Podczas rozłączania zwolnij mechanizm zatrzaskowy lub zaciskowy przed pociągnięciem złącza, aby nie naprężać włókna ani obudowy złącza. Przestrzegaj standardowych procedur obsługi włókien, w tym używania odpowiednich narzędzi czyszczących i kontroli powierzchni czołowych za pomocą mikroskopu światłowodowego, gdy wymagana jest wysoka wydajność optyczna.

Zalecenia

Stosuj narzędzia do czyszczenia powierzchni czołowych MPO i praktyki inspekcyjne przed każdym połączeniem, aby zachować tłumienność odbicia i jakość sygnału. W przypadku wdrożeń w szafach o wysokiej gęstości oznacz oba końce i udokumentuj mapowanie kanałów, aby uprościć konserwację. Potwierdź kompatybilność typów włókien wielomodowych (OM3/OM4 itp.) z podłączonym sprzętem i zestawami szkieletowymi, aby zapewnić oczekiwaną wydajność.
