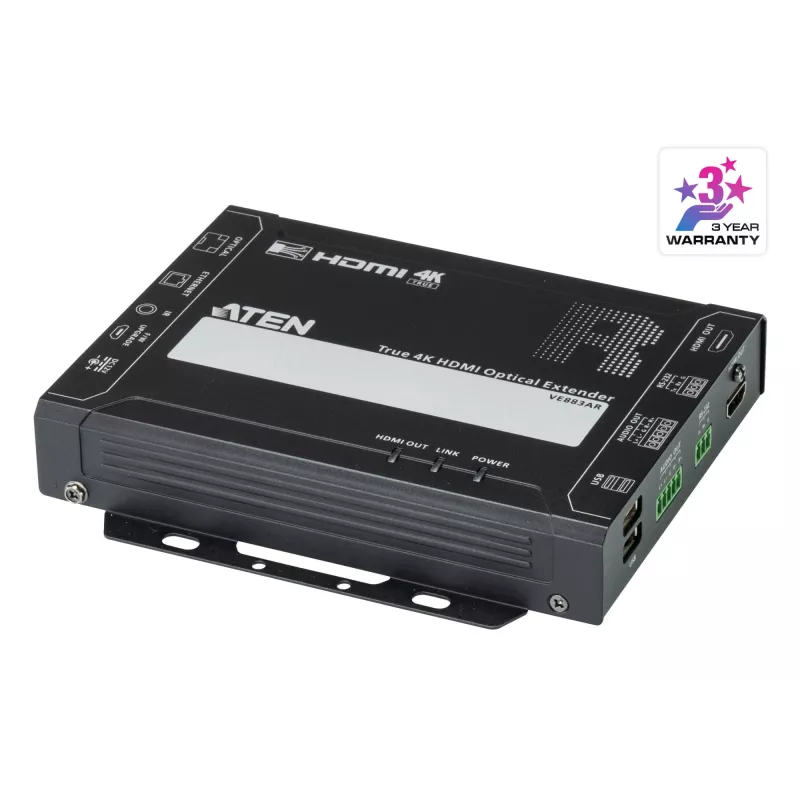

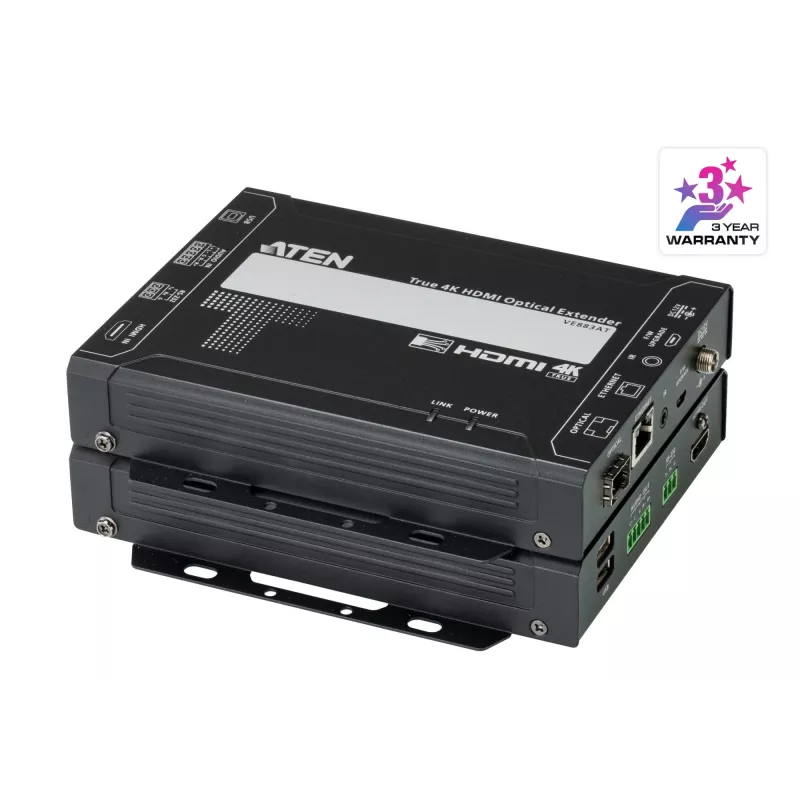

Nadajnik i odbiornik AV ATEN VE883AK2 True 4K HDMI Optical Extender 4K@300m 10km

ATEN VE883AK2 to para nadajnika i odbiornika przeznaczona do przesyłania sygnałów HDMI, audio, USB 2.0, IR, RS-232 oraz Gigabit Ethernet za pomocą pojedynczego dupleksowego światłowodu. Urządzenie obsługuje rozdzielczości do 4096 x 2160 / 3840 x 2160 przy 60 Hz (4:4:4) i oferuje dwie opcje zasięgu: wielomodowy do 300 m (VE883AK1) lub jednomodowy do 10 km (VE883AK2). Kompaktowe jednostki wyposażono w złącza HDMI I/O, analogowe audio I/O, podwójne porty USB Type-A, IR, RS-232 oraz Gigabit Ethernet, a do połączenia światłowodowego wykorzystują wymienne moduły SFP+. Transmisja światłowodowa zapewnia izolację elektryczną i odporność na zakłócenia RFI/EMI, co czyni przedłużacz odpowiednim do profesjonalnych instalacji AV, takich jak centra kontroli, fabryki i szpitale.

Zalety

VE883A zapewnia bezstratne True 4K wideo na duże odległości, zapobiegając opóźnieniom i zawieszaniu się obrazu dzięki technologii FarSmooth firmy ATEN, która dopasowuje częstotliwość wyjściową do wejściowej, gwarantując stabilne i płynne wyświetlanie. Połączenie światłowodowe zmniejsza ilość kabli i eliminuje problemy z pętlami masy oraz zakłóceniami elektromagnetycznymi. Podwójne porty USB rozszerzają możliwości podłączania urządzeń peryferyjnych, a kompatybilność z płytami optycznymi ATEN VM7584/VM8584 umożliwia integrację z modułowymi matrycami przełączającymi.

Zastosowanie

• Przesyłanie 4K HDMI na duże odległości w centrach kontroli i dowodzenia
• Dystrybucja AV w szpitalach i placówkach medycznych wymagających izolacji elektrycznej
• Środowiska przemysłowe i fabryki z wysokim poziomem RFI/EMI, gdzie potrzebna jest izolacja światłowodowa
• Integracja z modułowymi matrycami przełączającymi ATEN przy użyciu optycznych płyt I/O

Kluczowe specyfikacje

• Model: VE883A (nadajnik VE883AT + odbiornik VE883AR); MPN: VE883AK2
• Obsługiwana rozdzielczość: do 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
• Medium transmisyjne: pojedynczy dupleksowy światłowód (złącza LC przez moduły SFP+)
• Maksymalny zasięg: wielomodowy 300 m (VE883AK1) lub jednomodowy 10 km (VE883AK2)

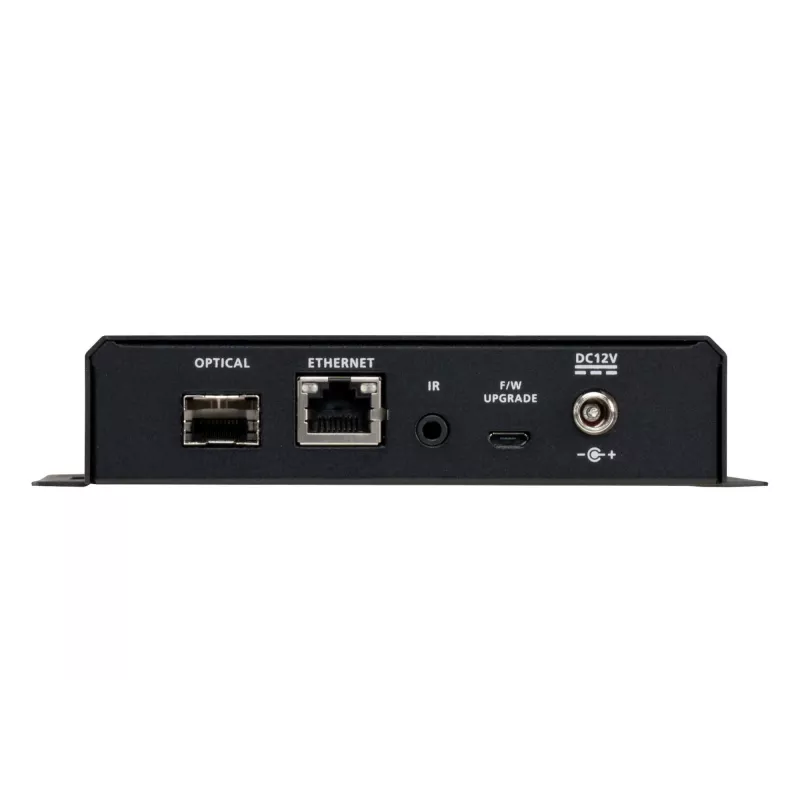

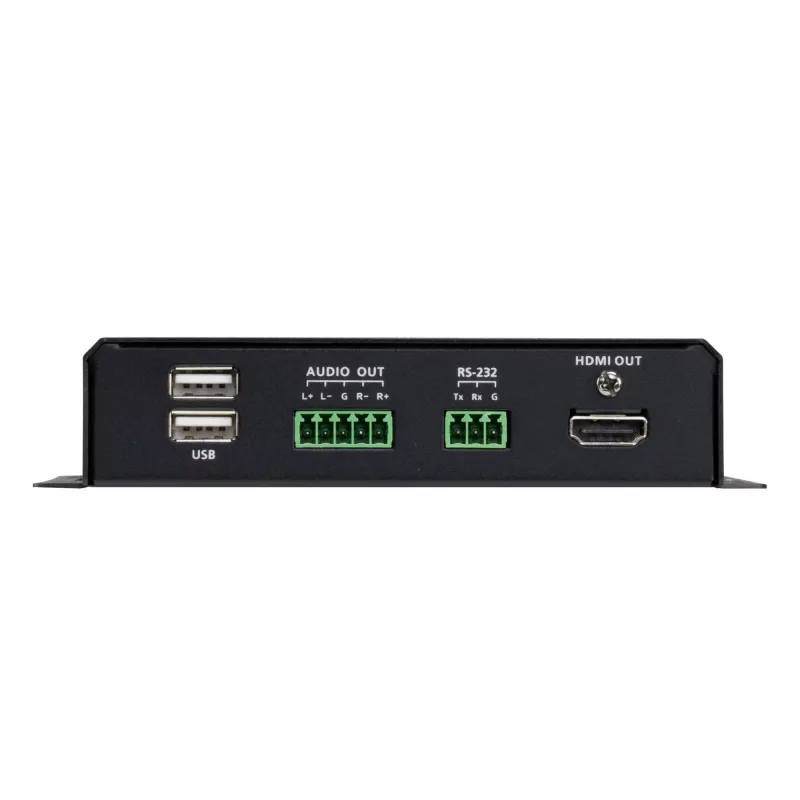

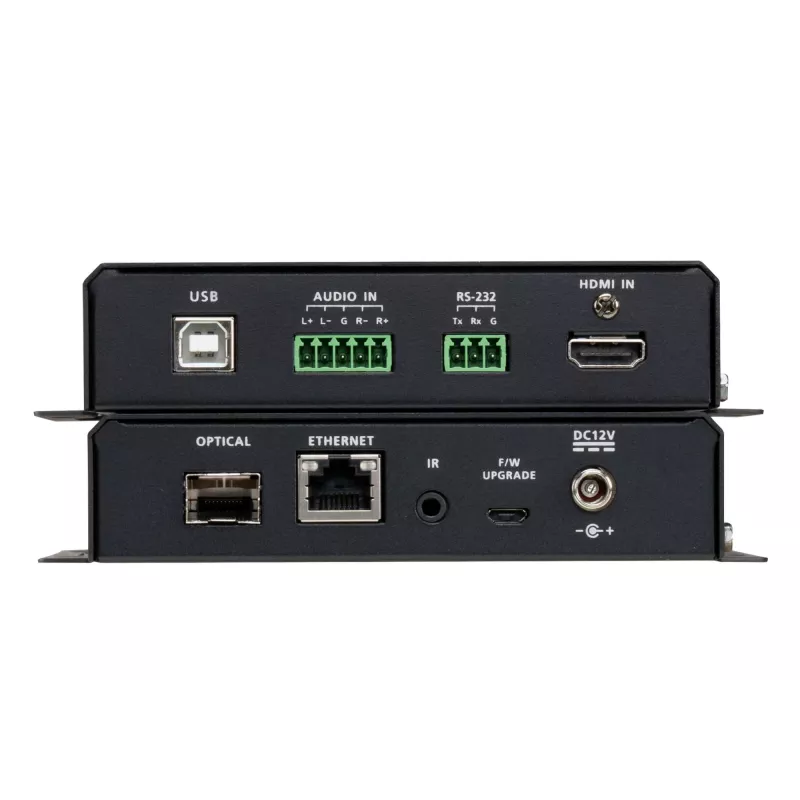

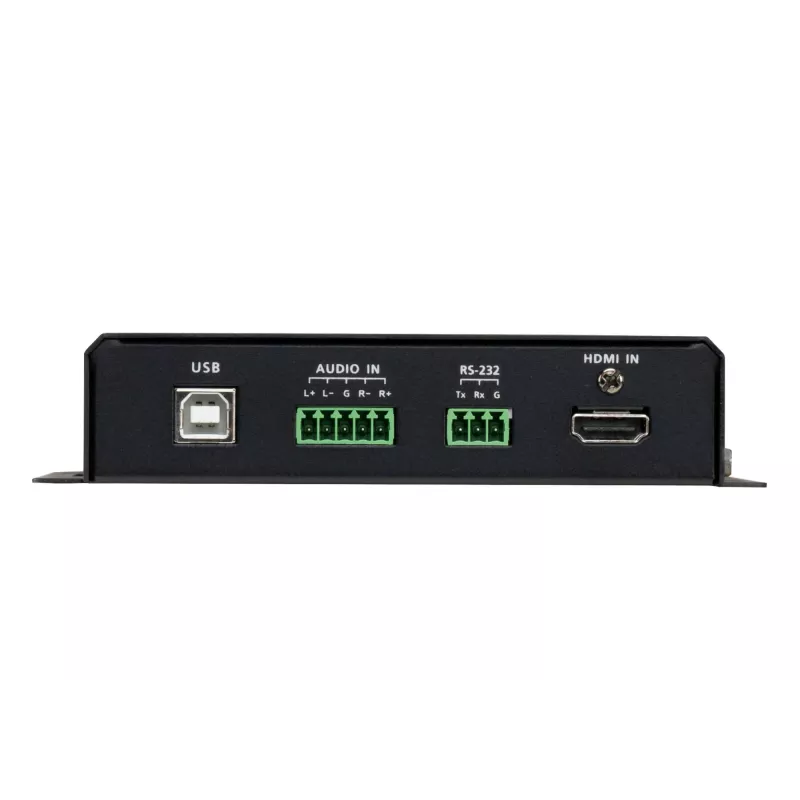

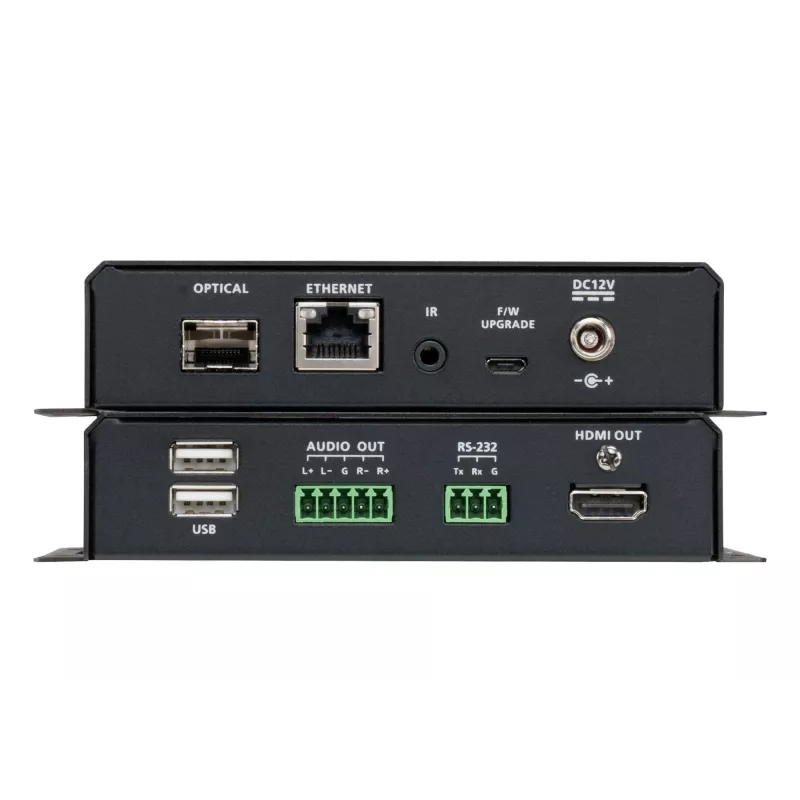

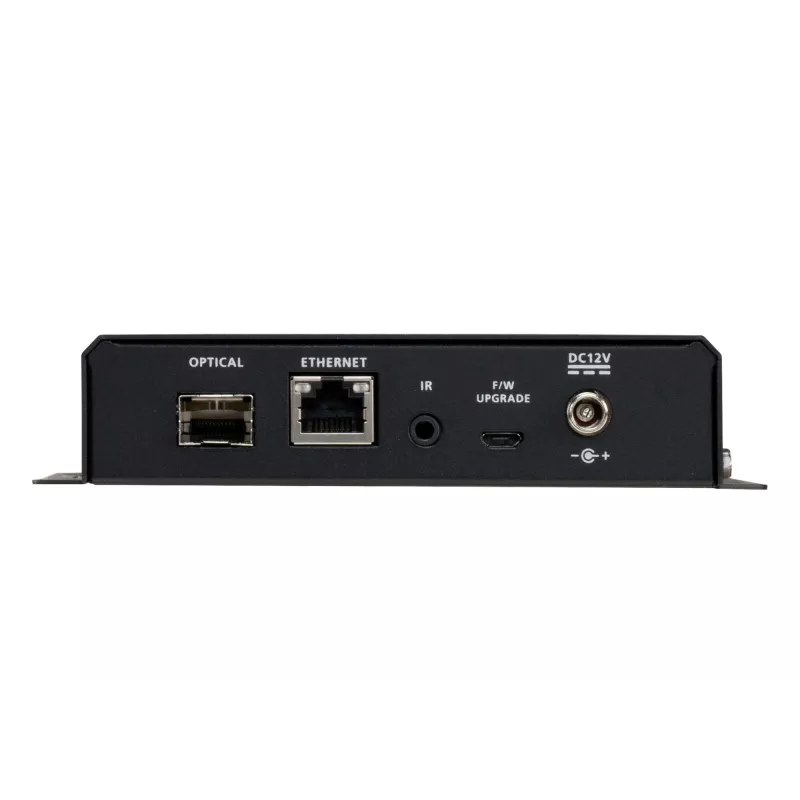

• Interfejsy: wejście/wyjście HDMI, wejście/wyjście audio analogowe, USB 2.0 (podwójny Type-A), IR, RS-232, Gigabit Ethernet
• Wymiary (każda jednostka): 146,9 x 169,4 x 30 mm
• Kolor: czarny

Instrukcja użycia

Zainstaluj nadajnik (VE883AT) w pobliżu źródła HDMI, a odbiornik (VE883AR) w pobliżu wyświetlacza. Włóż dostarczone moduły SFP+ i połącz jednostki za pomocą kompatybilnego dupleksowego kabla światłowodowego ze złączami LC. Podłącz kable HDMI, audio, USB, IR, RS-232 i Ethernet do odpowiednich portów w każdej jednostce. Włącz obie jednostki i sprawdź połączenie wideo oraz urządzeń peryferyjnych; technologia FarSmooth zsynchronizuje częstotliwość wyjściową z wejściową, aby utrzymać stabilne wideo 4K. W przypadku integracji z matrycą, zainstaluj jednostki VE883A z wymaganymi optycznymi płytami I/O ATEN VM7584/VM8584.

Zalecenia

Używaj światłowodu wielomodowego dla odległości do 300 m i jednomodowego dla odległości do 10 km. Upewnij się, że moduły SFP+ i typ światłowodu (jednomodowy lub wielomodowy) są zgodne z wybranym zasięgiem. Aby uzyskać niezawodną wydajność 4K@60Hz (4:4:4) o wysokiej przepustowości, używaj wysokiej jakości dupleksowego światłowodu zakończonego LC, utrzymuj czyste złącza i prowadź kable z dala od naprężeń fizycznych i ostrych zagięć.
