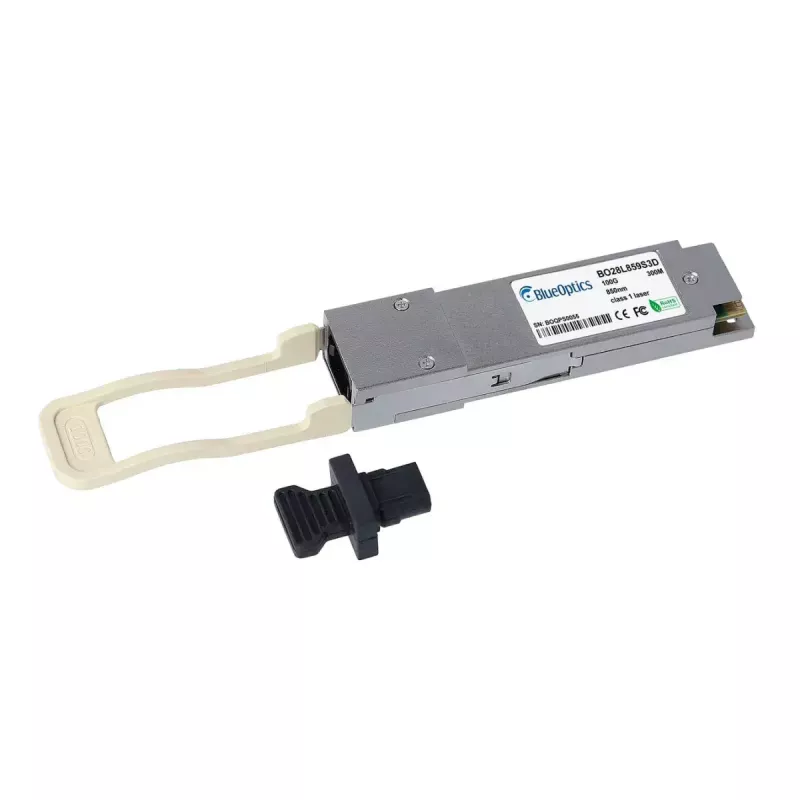

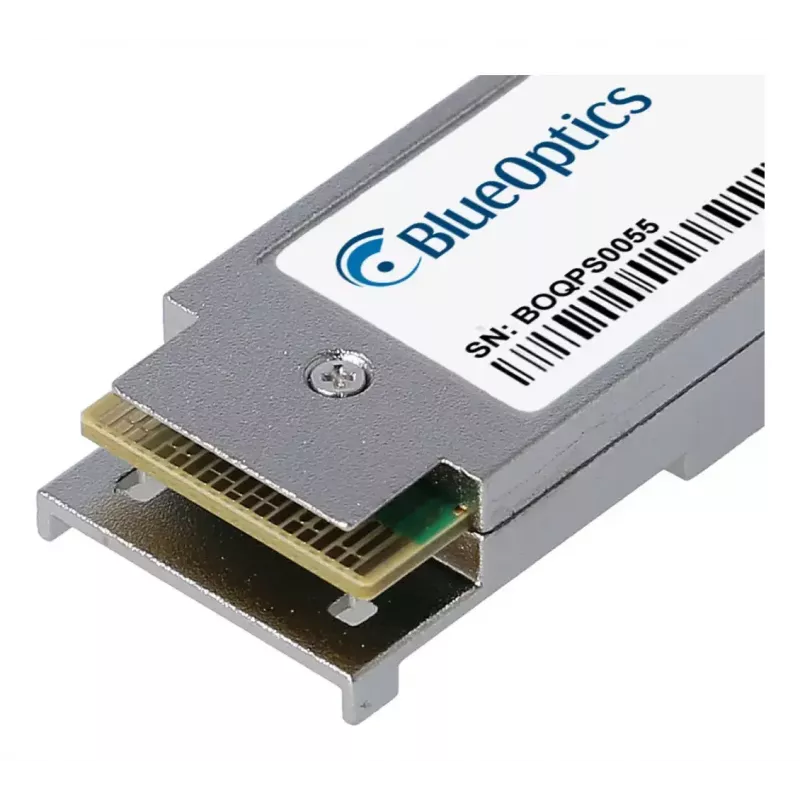

Nadajnik-odbiornik światłowodowy BlueOptics R7HWN-BO 100000 Mbit/s QSFP28 850 nm

BlueOptics R7HWN-BO to moduł nadajnika-odbiornika światłowodowego QSFP28 przeznaczony do łączy optycznych o przepustowości 100000 Mbit/s. Działa przy długości fali 850 nm na światłowodzie wielomodowym i wykorzystuje złącze MTP/MPO do równoległego łączenia włókien. Moduł zapewnia maksymalny zasięg transmisji do 300 m, ma kompaktową srebrną obudowę i waży około 40 g. Zgodny z formatami MSA, obsługuje jednoczesne kanały nadawania i odbioru oraz integruje diagnostykę cyfrową do monitorowania kluczowych parametrów pracy.

Zalety

R7HWN-BO zapewnia przepustowość 100G w obudowie QSFP28 z łącznością MPO/MTP, umożliwiając łącza optyczne o wysokiej gęstości w środowiskach centrów danych i przedsiębiorstw. Zgodność ze standardami MSA oraz zastosowanie wysokiej jakości komponentów przyczyniają się do długich wartości MTBF i stabilnej pracy. Zintegrowana diagnostyka cyfrowa (DDM/DOM) pozwala na zdalne monitorowanie napięcia zasilania, prądu lasera, mocy nadawania/odbioru i temperatury, co ułatwia rozwiązywanie problemów i konserwację bez przerywania ruchu.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj BlueOptics R7HWN-BO w kompatybilnym gnieździe QSFP28 w przełączniku, routerze lub serwerze zgodnie z instrukcją urządzenia hosta. Upewnij się, że platforma hosta obsługuje moduły QSFP28 i interfejs MPO/MTP, oraz potwierdź wymaganą zgodność oprogramowania lub firmware. Podłącz wielomodowy kabel krosowy MPO/MTP do modułu i poprowadź go do odpowiedniej płyty krosowej lub nadajnika-odbiornika po stronie zdalnej. Jeśli wymagana jest funkcjonalność DDM/DOM, włącz lub odczytaj interfejs diagnostyczny z oprogramowania zarządzającego hosta, aby monitorować parametry pracy.

Zalecenia

Używaj światłowodu wielomodowego z odpowiednimi kablami magistralnymi lub krosowymi MPO/MTP, dbaj o właściwe obchodzenie się z włóknami i czystość feruli MPO/MTP oraz przed wdrożeniem sprawdź zgodność hosta z QSFP28 i funkcjami DDM. W przypadku odległości bliskich maksymalnemu zasięgowi modułu stosuj zalecane okablowanie OM3/OM4, aby zapewnić margines sygnału i niezawodność.
