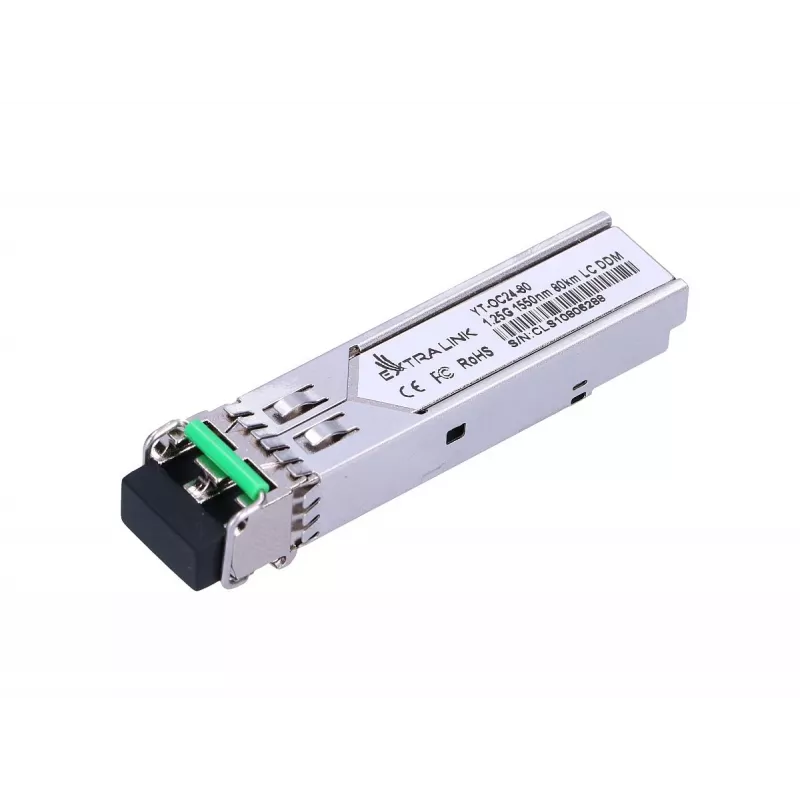

Nadajnik-odbiornik światłowodowy SFP Extralink EX.8024 — 1,25 Gb/s, jednomodowy 1550 nm, LC/UPC, 80 km, DOM

Extralink EX.8024 to nadajnik-odbiornik światłowodowy SFP przeznaczony do sieci jednomodowych z szybkością transmisji do 1,25 Gb/s. Moduł transmituje przy długości fali 1550 nm i wykorzystuje złącze dupleksowe LC/UPC, obsługując łącza dalekiego zasięgu do 80 km na światłowodzie jednomodowym. Zintegrowano w nim laser DFB i fotodetektor PIN, obsługuje cyfrowe monitorowanie optyczne (DOM) do diagnostyki w czasie rzeczywistym oraz jest zgodny z odpowiednimi standardami SFP MSA i SFF-8472, a także wymogami RoHS i FCC. Nadajnik-odbiornik działa przy nominalnym napięciu wejściowym w zakresie 3,13–3,47 V, pobierając maksymalnie 0,3 A.

Zalety

Extralink EX.8024 oferuje niezawodną łączność dalekiego zasięgu w kompaktowej obudowie SFP, kompatybilnej ze standardowym sprzętem sieciowym. Wbudowany DOM zapewnia monitorowane parametry, takie jak moc optyczna i temperatura, co ułatwia zdalną diagnostykę. Moduł wykorzystuje laser DFB do stabilnej transmisji przy 1550 nm, zapewniając mniejsze tłumienie i większy zasięg na światłowodzie jednomodowym. Zgodność z SFP MSA i standardami branżowymi gwarantuje interoperacyjność z szeroką gamą przełączników i routerów.

Zastosowanie

• Łącza dalekiego zasięgu na światłowodzie jednomodowym w sieciach miejskich i kampusowych
• Linie magistralne telekomunikacyjne i połączenia operatorskie
• Połączenia między przełącznikami, routerami i sprzętem transportu optycznego
• Wymiana lub modernizacja portów SFP 1,25 Gb/s wymagających długości fali 1550 nm

Kluczowe specyfikacje

• Typ interfejsu: SFP (mały moduł wtykowy)
• Szybkość transmisji: do 1250 Mb/s (1,25 Gb/s)
• Długość fali: 1550 nm
• Typ światłowodu: jednomodowy (SMF)
• Złącze: LC/UPC dupleksowe
• Maksymalny zasięg: do 80 km (w zależności od światłowodu i budżetu mocy)
• Typ lasera: DFB
• Fotodetektor: PIN
• DOM: obsługiwane (cyfrowe monitorowanie optyczne)
• Zakres napięcia roboczego: 3,13–3,47 V
• Maksymalny prąd: 0,3 A
• Normy: SFP MSA, SFF-8472, zgodność z RoHS

Sposób użycia

Zainstaluj Extralink EX.8024 w wolnym gnieździe SFP w kompatybilnym urządzeniu sieciowym, gdy urządzenie jest wyłączone lub zgodnie z procedurą wymiany na gorąco producenta. Podłącz dupleksowe kable światłowodowe jednomodowe LC/UPC, zachowując prawidłową polaryzację TX/RX. Sprawdź stan łącza i monitoruj parametry DOM za pomocą interfejsu zarządzania urządzenia nadrzędnego, aby potwierdzić moc optyczną, temperaturę i inne dane diagnostyczne. W razie potrzeby skonfiguruj port urządzenia dla odpowiedniej prędkości i trybu dupleksu.

Zalecenia

Używaj światłowodów jednomodowych o niskich stratach i czyść złącza LC, aby zachować określony zasięg; przed wdrożeniem sprawdź budżet mocy. Unikaj zaginania światłowodu poniżej zalecanych minimalnych promieni gięcia i eksploatuj moduł w określonych granicach napięcia i prądu. W przypadku łączy operatorskich lub krytycznych regularnie monitoruj wartości DOM i aktualizuj oprogramowanie sprzętowe urządzeń nadrzędnych dla najlepszej interoperacyjności.
