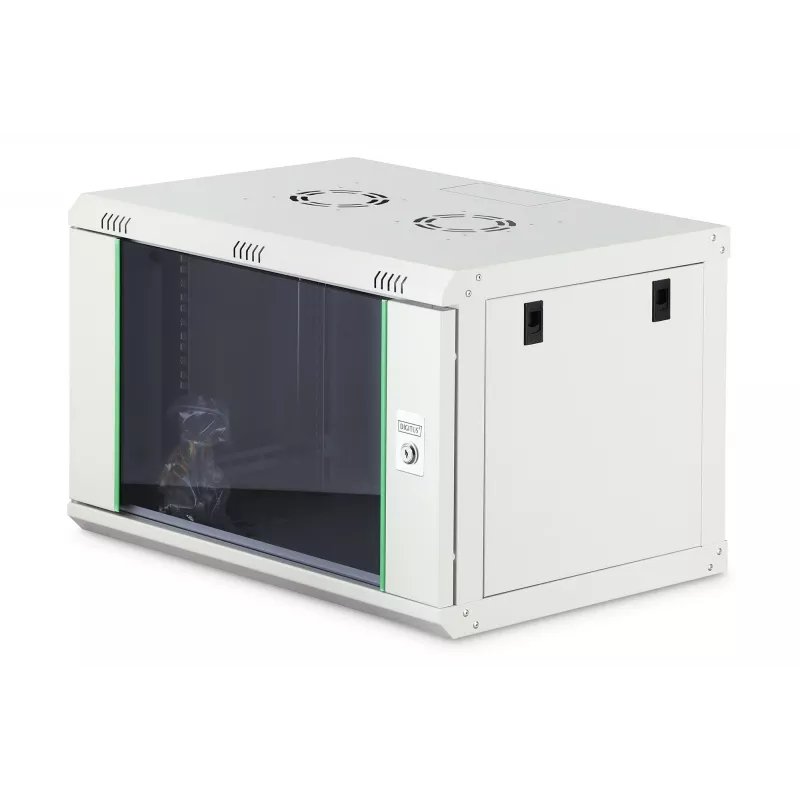

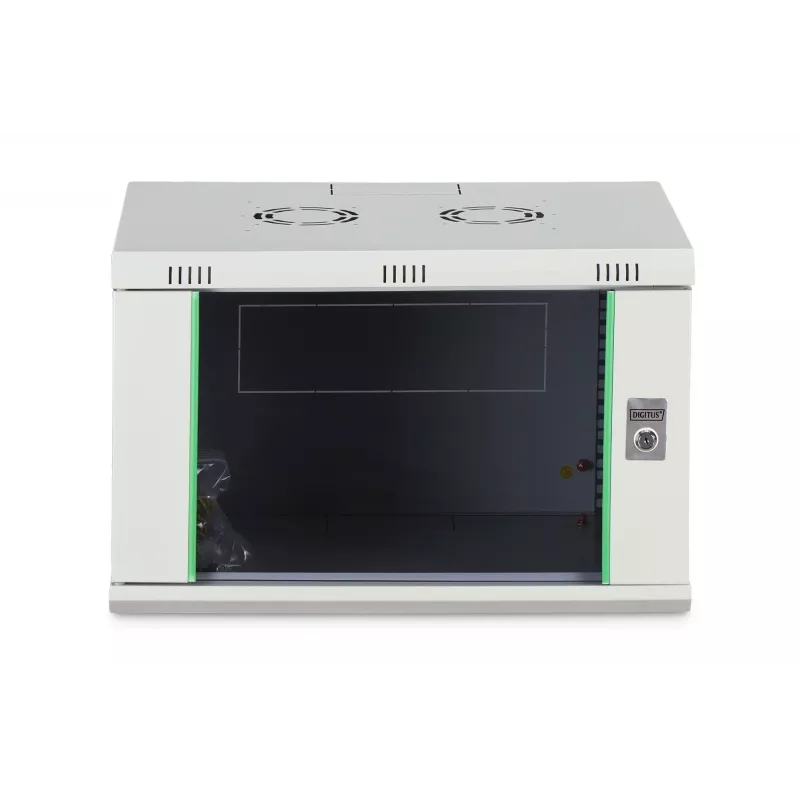

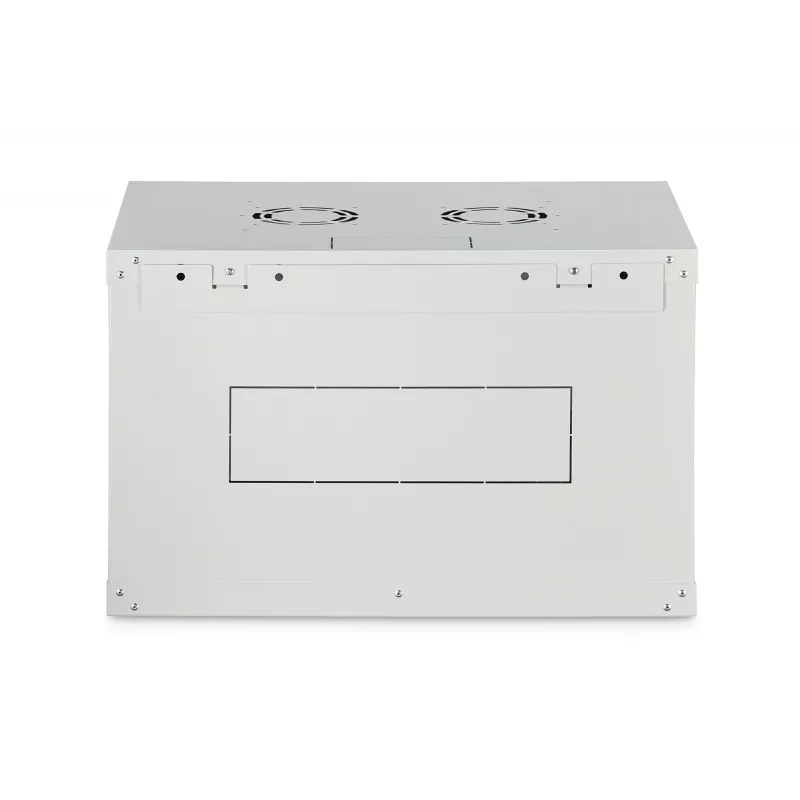

Naścienna szafa rack 19 cali DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (SxG), IP20, jasnoszara, do samodzielnego montażu

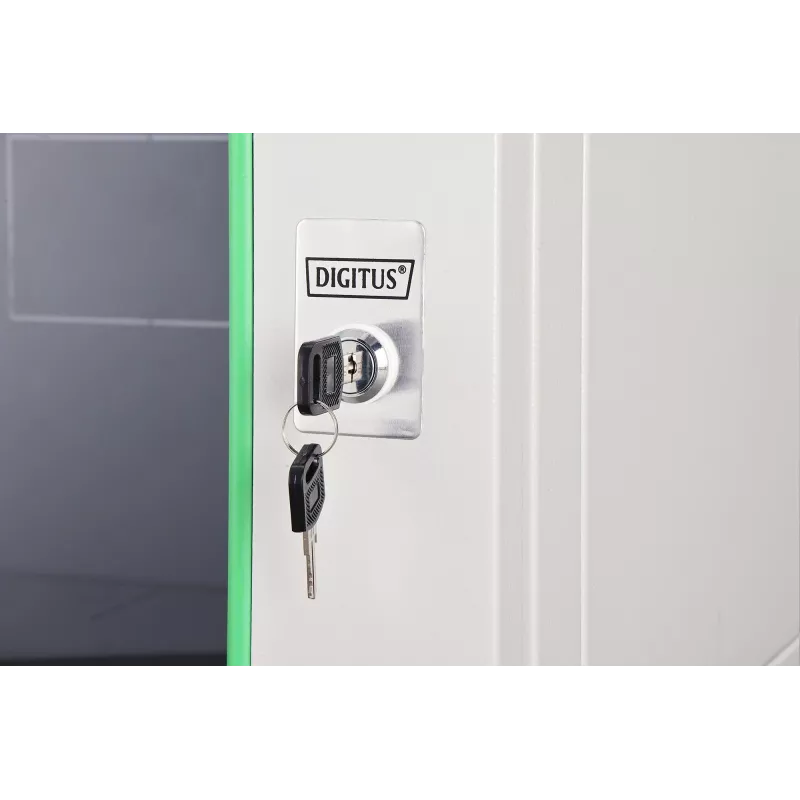

DIGITUS Dynamic‑N DN-37100 to naścienna szafa rack 19" o wysokości 7U, przeznaczona do małych instalacji sieciowych i telekomunikacyjnych. Oferuje powierzchnię montażową 600 x 450 mm (SxG), stopień ochrony IP20 oraz zamykane na klucz drzwi przednie ze szkła bezpiecznego w stalowej ramie. Obudowa dostarczana jest w wersji do samodzielnego montażu, co ułatwia transport, i wyposażona jest w regulowane szyny profilowe 19" z przodu i z tyłu, przygotowane przepusty kablowe, otwory wentylacyjne oraz miejsce na montaż wentylatora. Wykonana z wytrzymałej blachy stalowej o grubości 1,0–1,2 mm, pokrytej jasnoszarą powłoką proszkową, wytrzymuje obciążenie do 60 kg zainstalowanego sprzętu i zawiera system zarządzania kablami oraz zamek na klucz dla podstawowego bezpieczeństwa fizycznego.

Zalety

DN-37100 łączy kompaktowe wymiary ze standardowym montażem 19", umożliwiając uporządkowaną instalację przełączników sieciowych, paneli krosowych i małych serwerów w biurach, serwerowniach lub szafach telekomunikacyjnych. Regulowane, ocynkowane szyny profilowe z oznaczeniami jednostek wysokości ułatwiają montaż i zapewniają kompatybilność ze standardowym sprzętem rack. Przygotowane przepusty kablowe w dachu, tylnej części i podstawie oraz demontowane panele boczne poprawiają prowadzenie kabli i dostęp, a otwory wentylacyjne i dach przystosowany do wentylatora umożliwiają łatwe chłodzenie pasywne lub aktywne. Szafa dostarczana w wersji do samodzielnego montażu zmniejsza objętość transportową i może być zmontowana na miejscu.

Odpowiednia do

• Małych szaf sieciowych na przełączniki biurowe, panele krosowe i routery
• Szaf telekomunikacyjnych i wnęk sprzętowych o ograniczonej powierzchni podłogi
• Środowisk wymagających zamykanej, kompaktowej obudowy 19" do sprzętu monitorującego lub komunikacyjnego
• Miejsc, gdzie preferowany jest montaż naścienny w celu oszczędności miejsca na podłodze

Kiedy może nie być odpowiednia

Ta szafa przeznaczona jest do instalacji wewnętrznych z podstawową ochroną środowiskową (IP20) i nie nadaje się do zastosowań zewnętrznych ani do środowisk zapylonych, wilgotnych lub korozyjnych. Przy pojemności 7U i maksymalnym zalecanym obciążeniu 60 kg nie jest wystarczająca dla większych szaf serwerowych, sprzętu o dużej gęstości ani ciężkich jednostek dystrybucji zasilania.

Kluczowe specyfikacje

• Pojemność rack: 7U

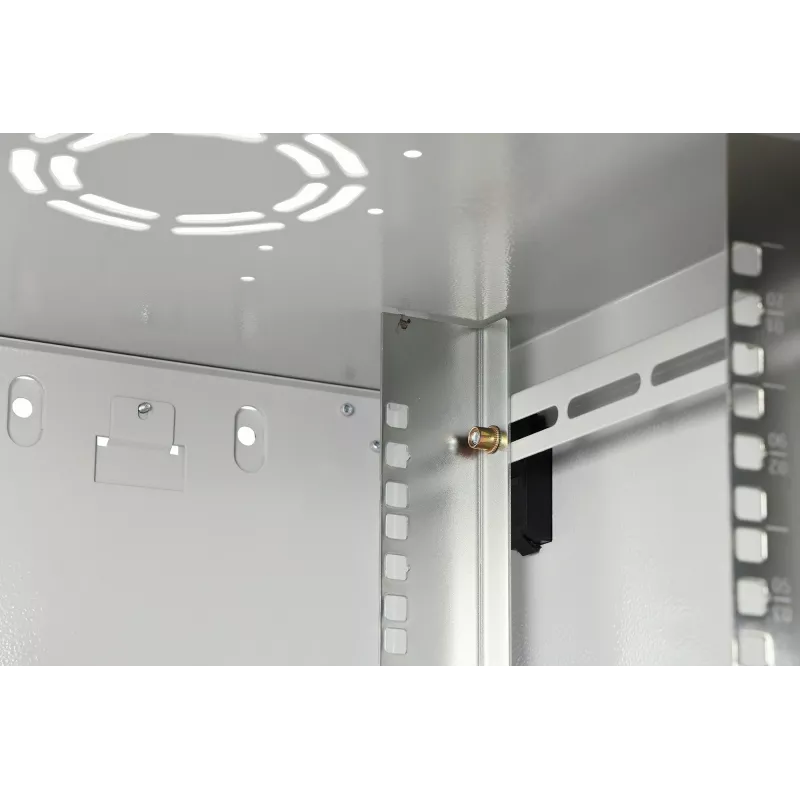

• Szerokość montażowa: 483 mm (szyny profilowe 19") z przodu i z tyłu, ocynkowane i z regulacją głębokości
• Wewnętrzna powierzchnia montażowa (SxG): 600 x 450 mm
• Wysokość zewnętrzna: 385 mm
• Maksymalne zalecane obciążenie sprzętem: 60 kg
• Materiał konstrukcyjny: blacha stalowa 1,0–1,2 mm; drzwi przednie ze szkła bezpiecznego w stalowej ramie
• Stopień ochrony: IP20
• Kolor wykończenia: Jasnoszary (powłoka proszkowa)
• Przepusty kablowe: przygotowane otwory w dachu, tylnej części i podstawie
• Wentylacja: otwory wentylacyjne i przygotowany montaż wentylatora na dachu

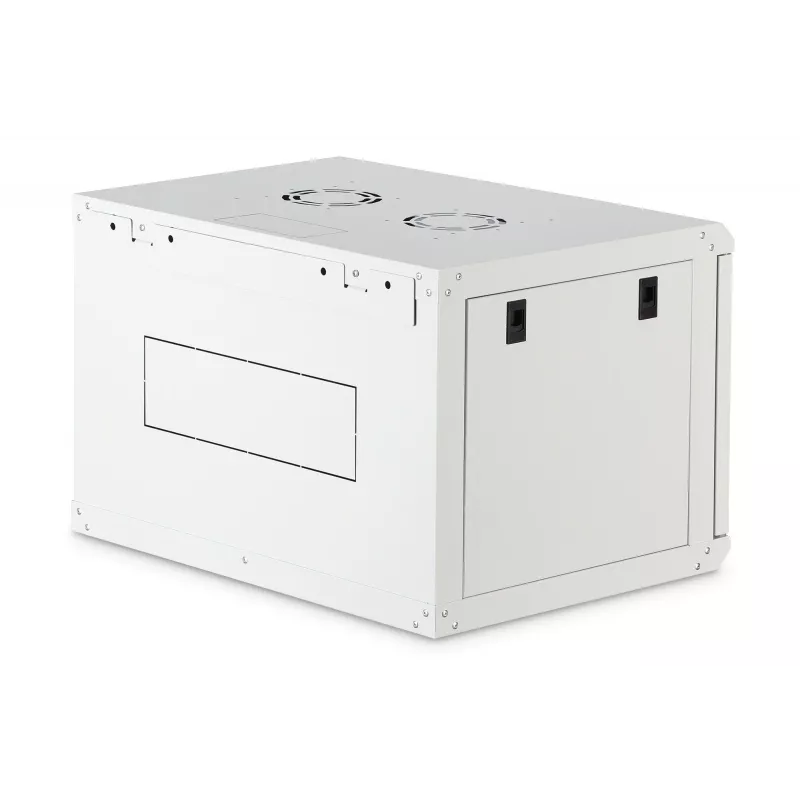

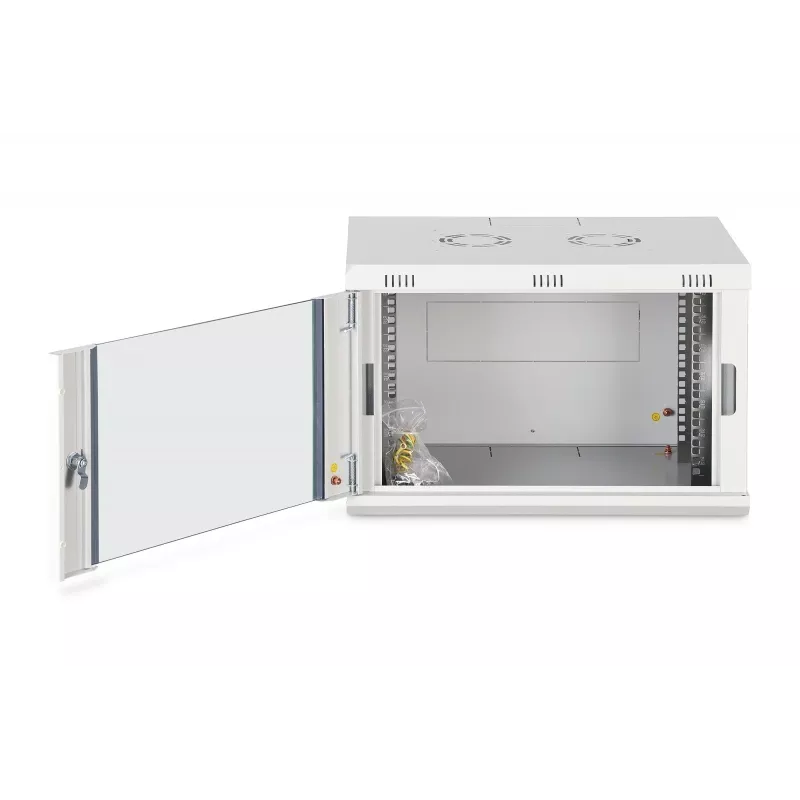

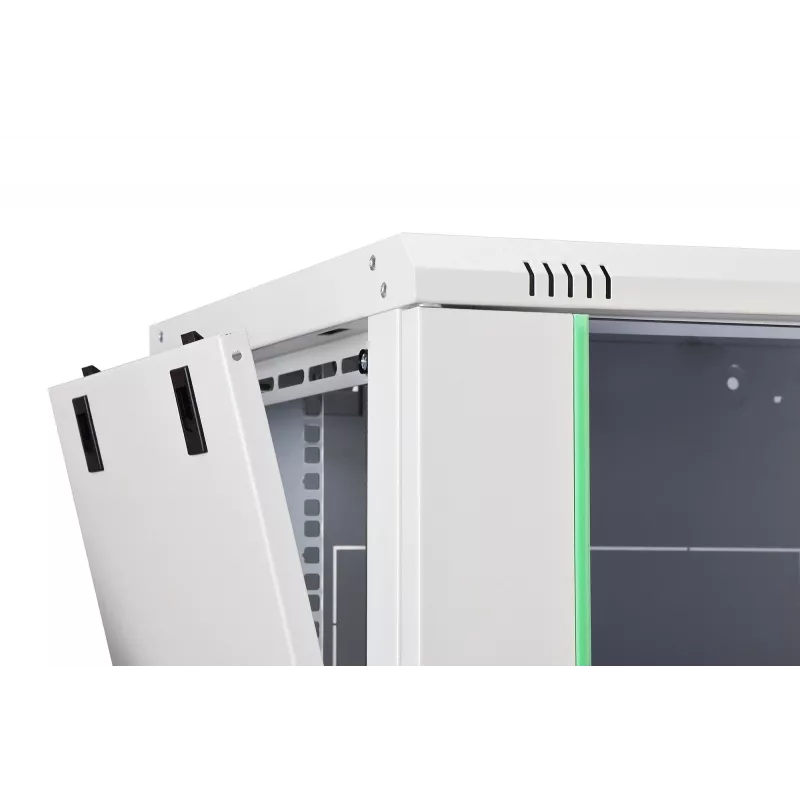

• Dostęp: demontowane drzwi przednie, demontowane drzwi tylne, demontowane panele boczne

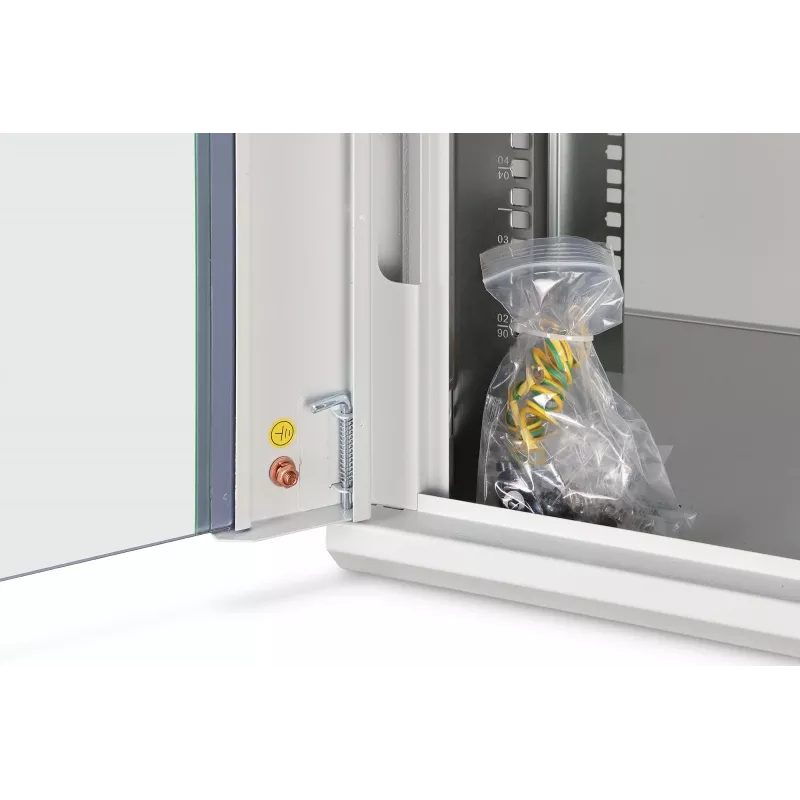

• Punkty uziemienia: dostępnych wiele punktów uziemienia

Sposób użycia

Rozpakuj szafę w płaskim opakowaniu i postępuj zgodnie z dołączoną instrukcją montażu, aby najpierw zamontować płytę montażową do ściany, a następnie przymocować zmontowaną obudowę. Zamontuj regulowane szyny profilowe 19" na wymaganej głębokości, korzystając z oznaczeń jednostek wysokości do wyrównania sprzętu. Poprowadź okablowanie sieciowe i zasilające przez przygotowane otwory w dachu, tylnej części lub podstawie i zabezpiecz kable za pomocą dołączonych elementów zarządzania kablami. Zamontuj sprzęt od przodu w przestrzeni 7U, uwzględniając dopuszczalny zakres głębokości instalacji. Jeśli wymagane jest aktywne chłodzenie, zamontuj kompatybilny wentylator w przygotowanym miejscu na dachu i upewnij się, że drogi wentylacyjne pozostają drożne. Po zakończeniu instalacji zamknij drzwi przednie na klucz dla podstawowego bezpieczeństwa fizycznego.

Co wziąć pod uwagę przed zakupem

• Sprawdź wymiary sprzętu i głębokość instalacji, aby mieściły się w zakresie montażu komponentów 219–320 mm
• Sprawdź, czy łączna waga sprzętu nie przekracza 60 kg
• Upewnij się, że planowane miejsce instalacji znajduje się wewnątrz i spełnia warunki środowiskowe IP20
• Zaplanuj trasowanie kabli, biorąc pod uwagę przygotowane przepusty i wymagane akcesoria do zarządzania kablami
• Zarezerwuj czas na montaż na miejscu i mocowanie do ściany; wymagane są odpowiednie narzędzia

Zalecenia

Używaj DN-37100 do strukturalnych wdrożeń sieciowych małej skali, gdzie potrzebna jest kompaktowa, zamykana szafa naścienna 19". Cięższe komponenty umieszczaj nisko w przestrzeni 7U, zabezpiecz wszystkie połączenia uziemiające i utrzymuj drożność otworów wentylacyjnych; jeśli wiele aktywnych urządzeń generuje ciepło, zamontuj moduł wentylatora w przygotowanym miejscu na dachu, aby zapewnić niezawodne działanie.
