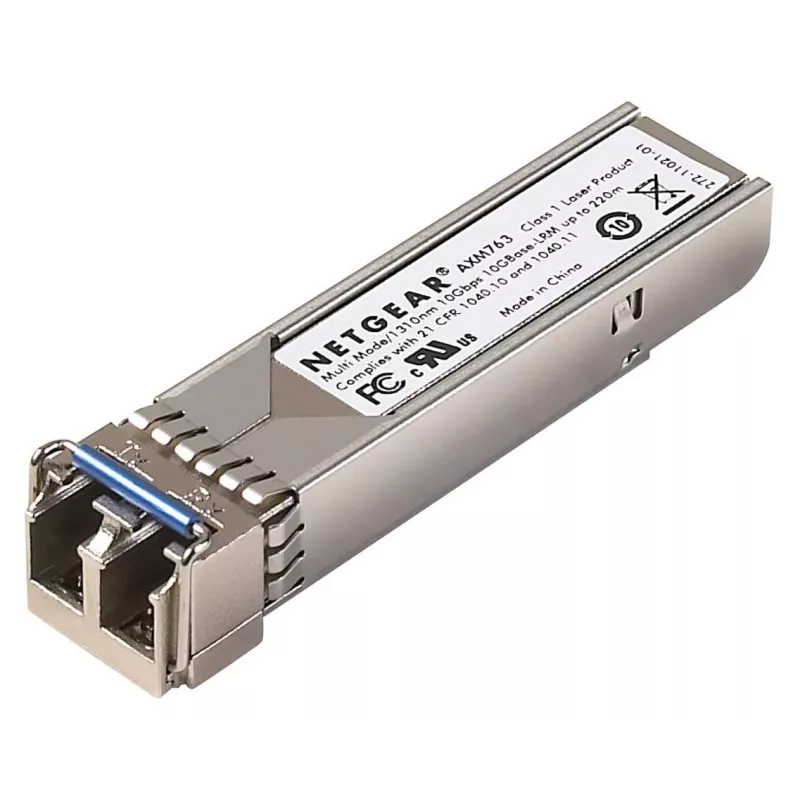

NETGEAR AXM763 moduł nadawczo-odbiorczy sieciowy 10000 Mbit/s

NETGEAR AXM763 to moduł nadawczo-odbiorczy SFP+ 10 Gigabit Ethernet przeznaczony do połączeń na światłowodzie wielomodowym o dużym zasięgu (LRM, IEEE 802.3aq). Wykorzystuje złącze duplex LC, obsługuje przepustowość 10 Gbit/s i jest kompatybilny z dwoma wbudowanymi interfejsami 10GE SFP+ w urządzeniach serii GSM73xxS / GSM72xxPS oraz z interfejsem 10GE SFP+ modułu adaptera SFP+ AX743. Moduł umożliwia transmisję 10 Gigabit Ethernet przez tradycyjne i zoptymalizowane laserowo światłowody wielomodowe.

Korzyści

Ten moduł NETGEAR AXM763 zapewnia niezawodną łączność 10 Gigabit przez światłowód wielomodowy z obsługą zarówno kabli typu OM1 (62,5/125 µm), jak i OM3 (50/125 µm). Interfejs duplex LC i format SFP+ umożliwiają łatwe wkładanie do kompatybilnych portów SFP+ NETGEAR, a kompaktowy moduł o masie 18 g oszczędza miejsce i pasuje do standardowych gniazd SFP+. Zgodność ze standardem 802.3aq LRM gwarantuje interoperacyjność z innymi urządzeniami obsługującymi LRM.

Zastosowanie

• Modernizacja przełączników NETGEAR GSM73xxS / GSM72xxPS do 10 Gigabit Ethernet
• Dodanie obsługi 10GE za pomocą modułu adaptera SFP+ AX743
• Wydłużenie łączy 10 Gigabit przez istniejącą infrastrukturę światłowodu wielomodowego (OM1/OM3)

Najważniejsze specyfikacje

• Model: NETGEAR AXM763 (MPN: AXM763-10000S)
• Interfejs: SFP+ LC duplex
• Standard: IEEE 802.3aq (LRM)
• Maksymalna szybkość transmisji danych: 10 000 Mbit/s (10 Gbit/s)
• Masa: 0,018 kg
• Maksymalna odległość dla OM1 (62,5/125 µm): do 220 m
• Maksymalna odległość dla OM3 (50/125 µm): do 260 m

Sposób użycia

Włóż moduł nadawczo-odbiorczy SFP+ AXM763 do kompatybilnego portu 10GE SFP+ w obsługiwanym urządzeniu NETGEAR (seria GSM73xxS, GSM72xxPS lub moduł AX743). Podłącz kabel światłowodowy wielomodowy LC duplex do modułu, zwracając uwagę na prawidłową polaryzację. Skonfiguruj port przełącznika zgodnie z wymaganiami sieci (szybkość/duplex/automatyczna negocjacja zazwyczaj obsługiwane przez urządzenie). Sprawdź diody LED łącza i aktywności na urządzeniu hosta, aby potwierdzić poprawne połączenie.

Zalecenia

Używaj odpowiednich typów kabli światłowodowych wielomodowych dla docelowych odległości: tradycyjny 62,5/125 µm OM1 dla tras do 220 m oraz 50/125 µm OM3 dla tras do 260 m. Upewnij się, że złącza LC są czyste i prawidłowo obchodź się ze światłowodami, aby utrzymać jakość sygnału, oraz postępuj zgodnie z dokumentacją urządzeń NETGEAR w zakresie kompatybilności i oprogramowania sprzętowego.
