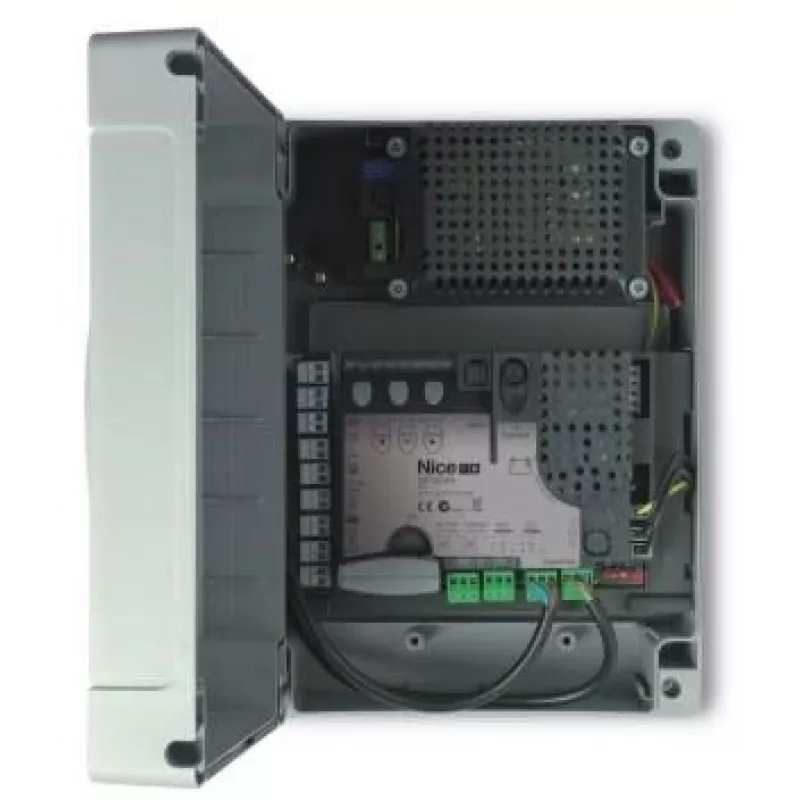

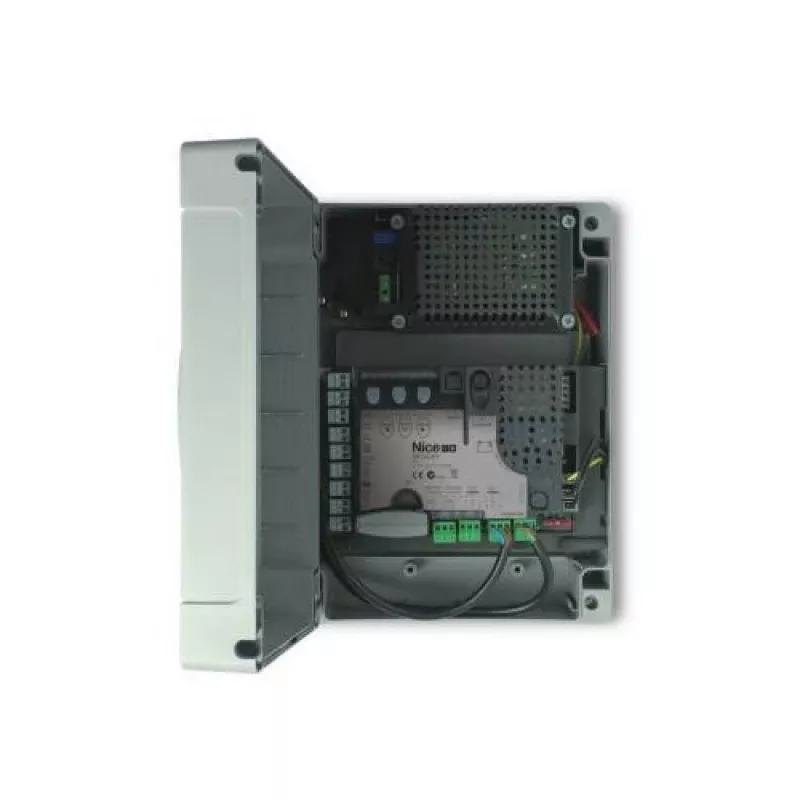

NICE MC824HR30 Jednostka sterująca do 24V silników bram skrzydłowych i przesuwnych

Systemy automatyki bram często charakteryzują się gwałtownym startem, nagłym zatrzymaniem i ograniczonymi funkcjami bezpieczeństwa, co czyni je nieporęcznymi i potencjalnie niebezpiecznymi. Jednostka sterująca NICE MC824HR30 rozwiązuje te problemy, zapewniając inteligentną, płynną i bezpieczną pracę elektromechanicznych silników bram 24V. Ta płyta jest mózgiem systemu bramy, zarządzając dwoma silnikami jednocześnie z precyzją i niezawodnością. Posiada funkcję miękkiego startu/stopu w celu zmniejszenia naprężeń mechanicznych, zintegrowany odbiornik radiowy OXI 433,92 MHz do sterowania pilotami oraz technologię BlueBUS upraszczającą okablowanie i diagnostykę. Dzięki samouczeniu się limitów jazdy, wykrywaniu przeszkód za pomocą czujnika amperometrycznego oraz obsłudze opcjonalnej baterii buforowej, MC824HR30 zapewnia bezawaryjną pracę bramy nawet podczas przerw w dostawie prądu. Niezależnie od tego, czy do użytku domowego, czy lekkiego komercyjnego, ta jednostka sterująca zapewnia solidną wydajność i zaawansowane bezpieczeństwo w kompaktowej konstrukcji bez obudowy.

Dla kogo jest przeznaczona

Ta jednostka sterująca jest idealna dla profesjonalnych instalatorów i technicznie zaawansowanych właścicieli domów, którzy potrzebują niezawodnego i bogatego w funkcje sterownika do 24V silników bram skrzydłowych lub przesuwnych. Jest idealna dla osób modernizujących istniejący system bramy lub budujących nowy, zwłaszcza gdy priorytetem są płynna praca, bezpieczeństwo i rozszerzalność. Jeśli wymagana jest integracja z fotokomórkami, krawędziami bezpieczeństwa, lampami ostrzegawczymi lub zamkami elektrycznymi, MC824HR30 oferuje wszystkie niezbędne wyjścia i wejścia. Zgodność z akcesoriami Nice BlueBUS i opcjonalną baterią buforową PS124 czyni ją wszechstronnym wyborem do szerokiego zakresu projektów automatyki bram.

Główne cechy

• Steruje do dwóch silników 24Vdc o maksymalnym całkowitym prądzie 10A (240W).
• Zintegrowany odbiornik radiowy OXI 433,92 MHz do bezpośredniego programowania pilotów.
• Protokół komunikacyjny BlueBUS umożliwia podłączenie do 15 urządzeń (fotokomórki, krawędzie bezpieczeństwa, klawiatury) za pomocą tylko dwóch przewodów.
• Zaawansowane bezpieczeństwo: amperometryczne wykrywanie przeszkód oraz obsługa krawędzi bezpieczeństwa i fotokomórek.
• Samouczenie limitów jazdy i automatyczne zamykanie z regulowanym czasem pauzy.
• Funkcja miękkiego startu/stopu zmniejsza zużycie mechaniki bramy.
• Wyjścia na lampę ostrzegawczą (24V, maks. 25W), światło kurtuazyjne, zamek elektryczny (24V, maks. 15W) i światło serwisowe.
• Diody diagnostyczne do szybkiego rozwiązywania problemów i wskazywania statusu.
• Obsługa opcjonalnej baterii buforowej PS124 do pracy podczas przerw w dostawie prądu.
• Szeroki zakres temperatur pracy od -20°C do +55°C.

Specyfikacje

• Typ produktu: Jednostka sterująca / płyta sterująca
• Zasilanie: 230 Vac, 50/60 Hz
• Napięcie wyjściowe silnika: 24 Vdc
• Maksymalny prąd silnika (całkowity): 10 A
• Maksymalna moc silnika (całkowita): 240 W
• Liczba sterowanych silników: 2
• Odbiornik radiowy: Zintegrowany OXI, 433,92 MHz
• Protokół komunikacyjny: Nice BlueBUS
• Wejścia: urządzenia BlueBUS, fotokomórka, stop, otwórz, zamknij, pieszy, krawędź bezpieczeństwa
• Wyjścia: silniki, lampa ostrzegawcza, światło kurtuazyjne, zamek elektryczny, światło serwisowe
• Wyjście lampy ostrzegawczej: 24V, maks. 25W
• Wyjście zamka elektrycznego: 24V, maks. 15W
• Funkcje bezpieczeństwa: wykrywanie przeszkód, czujnik amperometryczny
• Programowanie: samouczenie limitów, miękki start/stop, automatyczne zamykanie, przejście dla pieszych
• Diagnostyka: wskaźniki LED
• Obsługa baterii buforowej: Tak (opcjonalna bateria buforowa PS124)
• Temperatura pracy: -20°C do +55°C
• Obudowa: nie jest dołączona (tylko płyta)

Wskazówki

Aby uzyskać optymalną wydajność, zamontuj MC824HR30 w obudowie odpornej na warunki atmosferyczne (nie jest dołączona), aby chronić ją przed wilgocią i kurzem. Podczas podłączania akcesoriów BlueBUS należy zachować odpowiednią polaryzację i użyć skrętki, aby zminimalizować zakłócenia. Aby włączyć zasilanie bateryjne, podłącz opcjonalną baterię buforową PS124 i odpowiednio skonfiguruj jednostkę sterującą. Zawsze odłączaj zasilanie przed instalacją lub konserwacją. W celu programowania pilota zapoznaj się z instrukcją dotyczącą procedury odbiornika OXI. W przypadku nieregularnej pracy sprawdź diody diagnostyczne, aby zidentyfikować kody błędów. Ta jednostka sterująca jest zgodna z silnikami Nice 24V, takimi jak Moby, Toona i Robus (przed instalacją sprawdź zgodność silnika).
