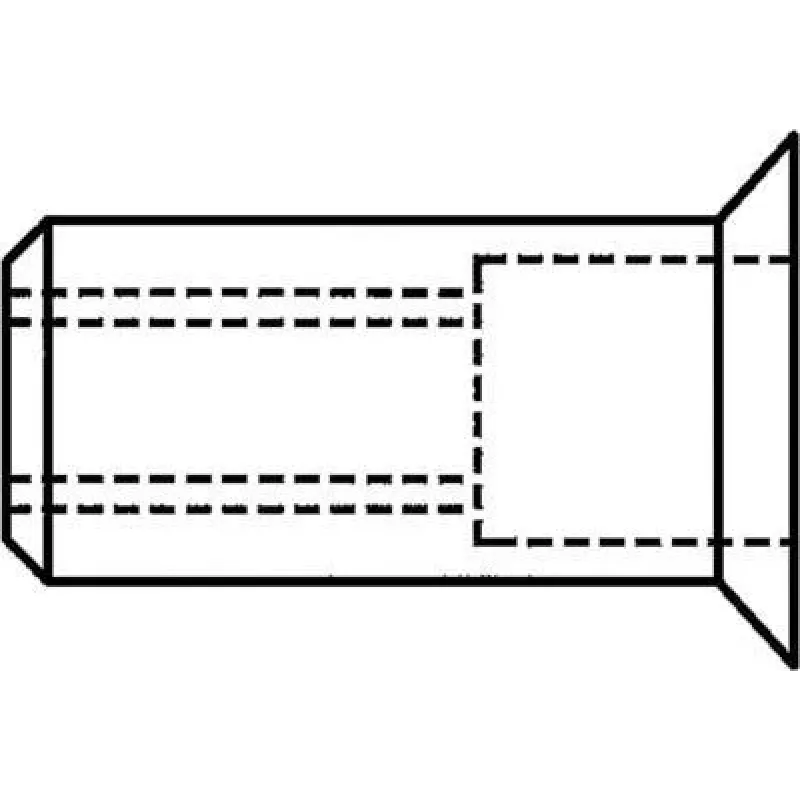

Nitonakrętka zrywalna GESIPA M8, 11 × 18.5 mm, do paneli 1,5–4,5 mm, łeb stożkowy 90°

Nitonakrętka zrywalna GESIPA M8 z łbem stożkowym 90°, o wymiarach całkowitych 11 × 18,5 mm, przeznaczona jest do tworzenia trwałego gwintu wewnętrznego M8 w cienkich lub trudno dostępnych materiałach. Przeznaczona do grubości blach od 1,5 do 4,5 mm, ta nitonakrętka umożliwia mocowanie tam, gdzie spawanie lub gwintowanie jest niepraktyczne, a jej stożkowy łeb zapewnia licowe wykończenie i równomierne rozłożenie obciążenia na powierzchni panelu.

Zalety

Stożkowy łeb 90° zapewnia licowe osadzenie, co zmniejsza wystawanie i zapobiega kolizjom z sąsiednimi komponentami. Kompatybilność z panelami 1,5–4,5 mm oferuje elastyczność w szerokim zakresie zastosowań w blachach i obudowach. Metoda montażu z jednej strony umożliwia mocowanie z jednej strony elementu, co czyni ją odpowiednią do obszarów o ograniczonym dostępie. Konstrukcja tworzy mocny, odporny na wibracje gwint M8, który wspiera mocowanie konstrukcyjne i naprawy.

Zastosowanie

Kluczowe specyfikacje

Instrukcja użycia

Wywiercić lub przygotować odpowiedni otwór stożkowy w panelu zgodnie z podanymi wymiarami całkowitymi. Włożyć nitonakrętkę od dostępnej strony i użyć odpowiedniego narzędzia do nitonakrętek, aby osadzić nitonakrętkę, aż trzpień odkształci się i zaciśnie po tylnej stronie materiału, tworząc trwały gwint wewnętrzny M8. Po montażu dokręcić pasującą śrubę lub wkręt M8, aby złożyć komponenty. Sprawdzić, czy łeb leży równo z powierzchnią stożkową, a zamontowana nakrętka zapewnia pewne połączenie.

Zalecenia

Upewnić się, że średnica otworu i geometria stożka pasują do wymiarów nitonakrętki, aby uzyskać licowe osadzenie. Używać narzędzia do nitonakrętek kompatybilnego z nitonakrętkami M8 i dobrać odpowiednie wartości momentu dokręcania dla elementu mocującego, aby uniknąć przeciążenia cienkich paneli. W przypadku krytycznych zastosowań konstrukcyjnych zweryfikować kompatybilność materiałową i wykonać montaż testowy, aby potwierdzić rozkład obciążenia i zaangażowanie gwintu.
