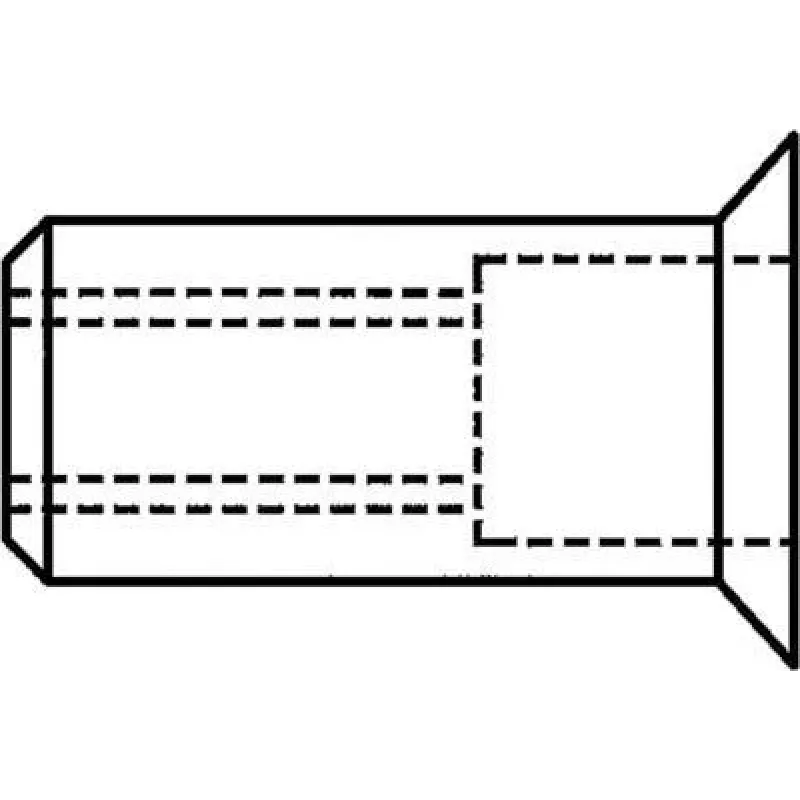

Nitonakrętka zrywalna GESIPA M8, łeb stożkowy 90°, korpus 11×18,5 mm, do paneli o grubości 1,5–4,5 mm

Nitonakrętka zrywalna GESIPA M8 z łbem stożkowym 90° i korpusem o wymiarach 11×18,5 mm umożliwia wykonanie trwałego gwintu wewnętrznego M8 w cienkich lub trudno dostępnych panelach. Przeznaczona do blach o grubości od 1,5 do 4,5 mm, nitonakrętka ta zapewnia płaskie, stożkowe wykończenie i szeroką powierzchnię nośną, co poprawia rozkład obciążenia. Element ten stosuje się tam, gdzie wiercenie i gwintowanie od przeciwnej strony jest niemożliwe lub niepraktyczne, umożliwiając pewne mocowanie uchwytów, wsporników i paneli w materiałach metalowych i kompozytowych.

Zalety

Łeb stożkowy 90° zapewnia estetyczne, równe wykończenie i zapobiega wystawaniu ponad powierzchnię panelu. Korpus 11×18,5 mm stanowi stabilne zakotwienie i równomierny rozkład naprężeń wokół gwintu M8. Nitonakrętka ta, odpowiednia do cienkich blach i zespołów o ograniczonym dostępie, upraszcza instalację, ponieważ nie wymaga dostępu do elementu od tyłu. Jej konstrukcja zapewnia stałą siłę docisku i powtarzalną jakość gwintu M8 w różnych materiałach podłoża.

Odpowiednie zastosowania

Najważniejsze dane techniczne

Sposób użycia

Wywiercić w panelu otwór o odpowiedniej średnicy dla korpusu 11×18,5 mm, włożyć nitonakrętkę zrywalną od dostępnej strony i użyć odpowiedniego narzędzia do osadzania, aby odkształcić koniec zrywalny i utworzyć pewne wybrzuszenie za panelem. Naciskać równomiernie, aż nitonakrętka całkowicie osiądzie, a łeb stożkowy zrówna się z powierzchnią panelu. Po instalacji sprawdzić gwint M8, wkręcając odpowiednią śrubę lub łącznik, aby zweryfikować zazębienie i zdolność mocowania.

Zalecenia

Dla niezawodnego działania należy dobrać odpowiednią średnicę wiertła i potwierdzić, że grubość panelu mieści się w zakresie 1,5–4,5 mm. Używać narzędzia do osadzania przystosowanego do nitonakrętek zrywalnych M8 i upewnić się, że łącznik pasujący spełnia specyfikacje M8. W przypadku paneli powlekanych lub malowanych należy rozważyć odpowiednie zabezpieczenie antykorozyjne w zależności od środowiska i użytych materiałów.
