Obejma EK Water Blocks EK-HFB

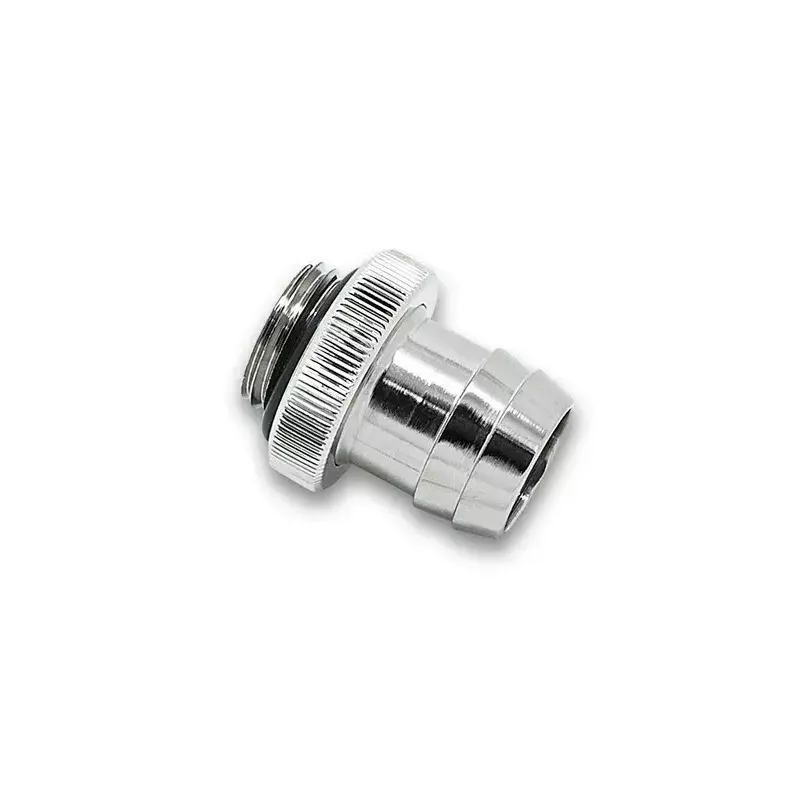

Złączka EK-HFB to złączka karbowana o wysokim przepływie, zaprojektowana do układów chłodzenia cieczą. Sekcja karbowana jest wykonana z mosiądzu obrabianego CNC z niklowaniem i wysokiej jakości pierścieniami uszczelniającymi typu O-ring, natomiast pierścień zewnętrzny to aluminium obrabiane CNC. Jest kompatybilna z adapterami kątowymi 45° i 90° z serii EK-AF i wymaga opasek zaciskowych na węże lub podobnych elementów mocujących do bezpiecznego montażu.

Zalety

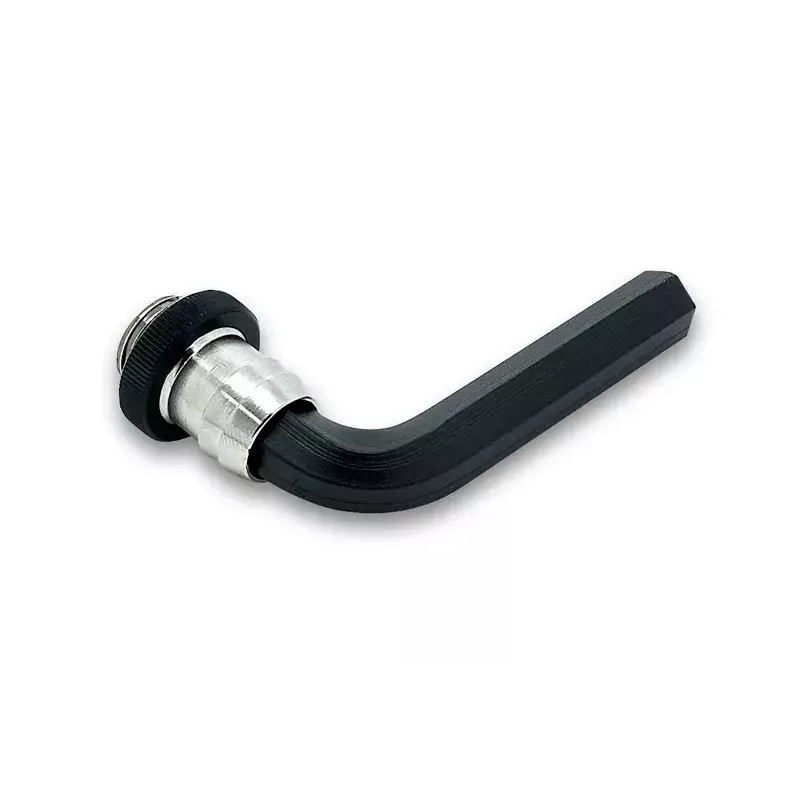

Złączka łączy niklowany mosiądz karbowany, zapewniający odporność na korozję i niezawodne uszczelnienie, z lekkim aluminiowym pierścieniem CNC dla wsparcia konstrukcyjnego. Kompatybilność z adapterami EK-AF 45°/90° umożliwia elastyczne prowadzenie przewodów w pętlach chłodzenia. Konstrukcja pozwala na dokręcanie ręczne lub użycie klucza imbusowego 9 mm (nie dołączonego) w celu mocniejszego połączenia.

Zastosowanie

• Pętle chłodzenia cieczą w komputerach PC z użyciem miękkich węży
• Konfiguracje wymagające adapterów kątowych EK-AF 45°/90°
• Aplikacje, w których preferowane są połączenia karbowane o wysokim przepływie

Kluczowe specyfikacje

• Materiał (karbowana część): mosiądz obrabiany CNC, niklowany
• Materiał (pierścień): aluminium obrabiane CNC
• Uszczelnienie: pierścienie O-ring w zestawie
• Kompatybilność: adaptery kątowe 45°/90° z serii EK-AF
• Montaż: wymaga opaski zaciskowej na wąż lub podobnej; możliwość dokręcania ręcznego lub kluczem imbusowym 9 mm
• Wymiary (z danych produktu): wysokość 19 mm, średnica 19,8 mm, średnica gwintu 12 mm
• Materiały wymienione w danych produktu: EPDM, PVC, silikon (materiały powiązane z opaskami)

Sposób użycia

Nasuń miękki wąż na karbowaną końcówkę, aż oprze się o pierścień O-ring. Załóż odpowiednią opaskę zaciskową na wąż i umieść ją nad grzbietami karbowanej części, a następnie dokręć opaskę, aby zabezpieczyć wąż. Jeśli wymagany jest dodatkowy moment dokręcenia na zewnętrznym pierścieniu, dokręć ręcznie lub użyj klucza imbusowego 9 mm (nie dołączonego). Przed uruchomieniem układu sprawdź kompatybilność i pewne osadzenie z ewentualnymi adapterami EK-AF 45°/90°.

Zalecenia

Używaj wysokiej jakości węży z EPDM, PVC lub silikonu o rozmiarze dopasowanym do karbowanej końcówki i opaski. Zawsze stosuj opaskę zaciskową lub równoważny element mocujący, aby zapewnić szczelność. Nie dokręcaj złączki ani opaski zbyt mocno, aby nie uszkodzić węża ani pierścieni O-ring. Miej pod ręką klucz imbusowy 9 mm, jeśli wolisz mocniejsze mechaniczne połączenie.
