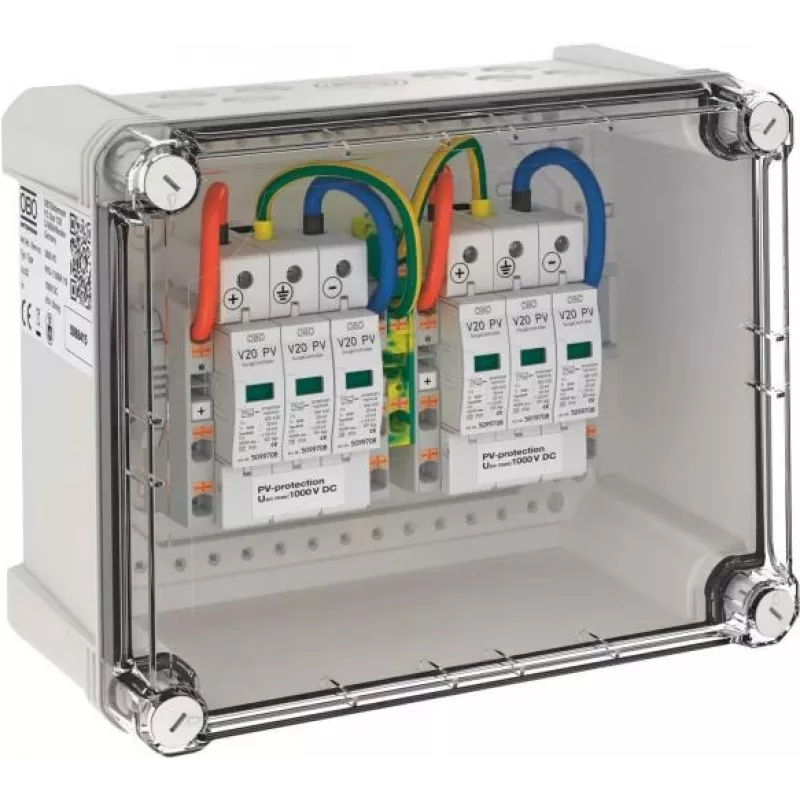

OBO PVG-C1000K 110 Skrzynka przyłączeniowa generatora PV 2x1 String 1000V DC IP65

Instalacje fotowoltaiczne wymagają niezawodnego, bezpiecznego i wydajnego połączenia stringów słonecznych z falownikami. Skrzynka przyłączeniowa generatora OBO PVG-C1000K 110 rozwiązuje ten problem, zapewniając solidną, wstępnie okablowaną obudowę, która łączy dwa stringi PV i zasila dwa trackery MPP centralnego falownika. Eliminuje to nieuporządkowane okablowanie w terenie, skraca czas instalacji i zwiększa ochronę systemu dzięki zintegrowanym ogranicznikom przepięć i rozłącznikowi DC.

Dla kogo jest przeznaczona

Ta skrzynka przyłączeniowa jest idealna dla instalatorów fotowoltaiki, wykonawców EPC i integratorów systemów pracujących nad systemami PV mieszkaniowymi, komercyjnymi lub przemysłowymi o napięciu do 1000 V DC. Nadaje się do projektów, w których dwa stringi muszą być połączone i podłączone do falownika z podwójnym MPPT, zapewniając zgodność z normami bezpieczeństwa i długoterminową niezawodność.

Główne cechy

• Wstępnie okablowany dla 2 stringów PV i 2 trackerów MPP
• Zintegrowana ochrona przeciwprzepięciowa DC typu 2 (3-biegunowa na string)
• Wbudowany 2-biegunowy rozłącznik DC na string (prąd znamionowy 30 A)
• Obudowa odporna na warunki atmosferyczne IP65 z poliwęglanu odpornego na promieniowanie UV
• Złącza MC4 do szybkiej instalacji bez użycia narzędzi
• Maksymalne napięcie systemu 1000 V DC, całkowity prąd wejściowy 30 A

Specyfikacje

• Typ produktu: Skrzynka przyłączeniowa generatora fotowoltaicznego (PV)
• Liczba stringów PV: 2
• Liczba obsługiwanych trackerów MPP: 2
• Maks. napięcie systemu (Uoc max): 1000 V DC
• Maks. prąd wejściowy na string (Isc max): 15 A
• Całkowity maks. prąd wejściowy: 30 A
• Ochrona przeciwprzepięciowa: Ogranicznik przepięć DC typu 2, 3-biegunowy na string (+/GND/-)
• Znamionowy prąd wyładowczy (In): 20 kA (8/20 µs)
• Maks. prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Znamionowy prąd zwarciowy (Isccr): 10 kA
• Zintegrowany rozłącznik DC: Tak, 2-biegunowy na string
• Prąd znamionowy przełącznika DC: 30 A
• Klasa ochrony: IP65
• Materiał obudowy: Poliwęglan (PC) odporny na promieniowanie UV
• Typ połączenia wejściowego: Złącza MC4
• Typ połączenia wyjściowego: Złącza MC4
• Zakres temperatury pracy: -25°C do +60°C
• Typ montażu: Montaż na ścianie

Wskazówki

Zapewnij prawidłowy przekrój kabli zgodnie z lokalnymi przepisami i maksymalnym prądem 15 A na string. Zamontuj skrzynkę w zacienionym, dostępnym miejscu, aby przedłużyć żywotność komponentów. Użyj zintegrowanego rozłącznika DC do bezpiecznej konserwacji i awaryjnego odłączenia. Regularnie sprawdzaj moduły ochrony przeciwprzepięciowej i wymieniaj je, jeśli wskaźnik stanu sygnalizuje awarię.
