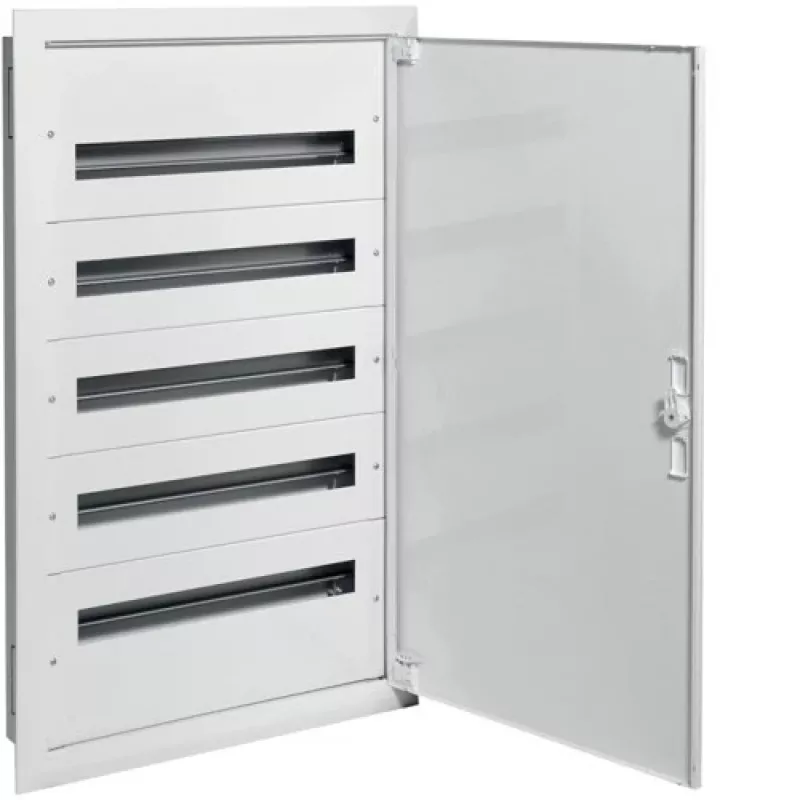

Obudowa elektryczna Hager FW524FT, IP30, wymiary 550×110×920 mm

Hager FW524FT to wewnętrzna obudowa elektryczna o stopniu ochrony IP30 przeznaczona do montażu aparatury rozdzielczej, urządzeń na szynę DIN oraz zestawów przewodów. Jej wymiary zewnętrzne wynoszą 550 mm (szerokość) × 110 mm (głębokość) × 920 mm (wysokość), a obudowa jest wykończona w kolorze białym z konstrukcją jednodrzwiową, przystosowaną do montażu na ścianie lub w szafach serwisowych, gdzie wymagana jest podstawowa ochrona przed ciałami stałymi.

Zalety

Obudowa zapewnia kompaktowe wymiary do instalacji w ograniczonych przestrzeniach, oferując jednocześnie wyraźną objętość wewnętrzną do montażu urządzeń modułowych na szynach DIN. Stopień ochrony IP30 gwarantuje ochronę przed kontaktem z narzędziami i dużymi ciałami stałymi w środowiskach wewnętrznych. Konstrukcja jednodrzwiowa ułatwia dostęp podczas instalacji i konserwacji, a białe wykończenie umożliwia bezproblemową integrację z pomieszczeniami gospodarczymi, rozdzielnicami lub instalacjami, w których pożądana jest neutralna estetyka.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj obudowę Hager FW524FT na odpowiedniej płaskiej powierzchni lub wewnątrz szafy serwisowej, używając odpowiednich elementów mocujących do podłoża montażowego. Zamontuj szyny DIN i urządzenia modułowe wewnątrz obudowy zgodnie z odpowiednimi schematami elektrycznymi i przepisami. Wprowadź przewody przychodzące i wychodzące przez wyznaczone punkty wejścia przewodów i podłącz przewody do listew zaciskowych lub zacisków urządzeń. Upewnij się, że wszystkie przewody uziemiające i ochronne są zainstalowane zgodnie z lokalnymi przepisami elektrycznymi. Po zakończeniu podłączania przewodów zamknij i zabezpiecz drzwi, aby utrzymać stopień ochrony obudowy.

Zalecenia

Używaj obudowy wyłącznie w suchych pomieszczeniach wewnętrznych, w których wystarczający jest stopień ochrony IP30. Unikaj wystawiania na działanie środowisk o dużym zapyleniu lub wilgoci. Przed zainstalowaniem urządzeń generujących ciepło sprawdź wymagania dotyczące odstępów wewnętrznych i chłodzenia oraz zapewnij zgodność z lokalnymi normami elektrycznymi podczas instalacji.
