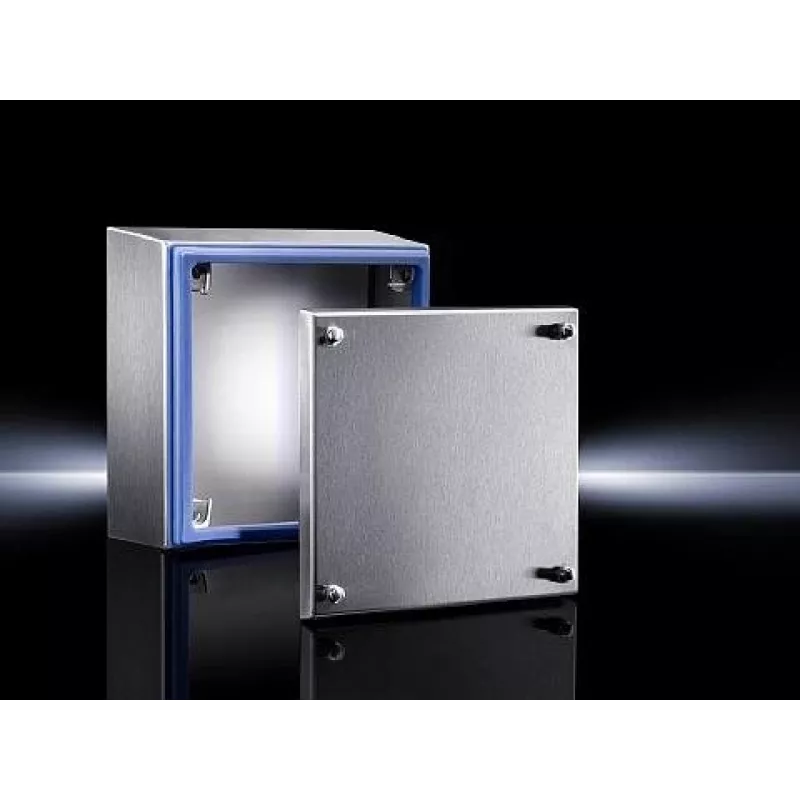

Obudowa elektryczna Rittal 1674.600 IP66, 327×120×227 mm (szer.×gł.×wys.)

Rittal 1674.600 to obudowa elektryczna o stopniu ochrony IP66 i wymiarach zewnętrznych 327×120×227 mm (szer.×gł.×wys.). Zaprojektowana do ochrony podzespołów elektrycznych i elektronicznych w środowiskach przemysłowych i zewnętrznych, obudowa jest odporna na wnikanie pyłu i silne strumienie wody, zapewniając kompaktową obudowę dla jednostek sterujących, listew zaciskowych i małych puszek przyłączeniowych. Jej geometria obejmuje nachylone powierzchnie na szafce i pokrywie, ułatwiające spływanie oraz zmniejszające gromadzenie się brudu i cieczy. Konstrukcja obejmuje bezszczelinową uszczelkę silikonową na całym obwodzie oraz higieniczne śruby mocujące z łbem sześciokątnym, zapewniające bezpieczne zamknięcie i łatwiejszą konserwację.

Zalety

Obudowa oferuje stopień ochrony IP66, chroniąc wewnętrzne podzespoły przed pyłem i silnymi strumieniami wody, co zapewnia niezawodną pracę w trudnych warunkach. Nachylone powierzchnie o kącie 3° ze wszystkich stron i 10° na pokrywie wspomagają odprowadzanie cieczy i minimalizują zatrzymywanie zanieczyszczeń. Ciągła uszczelka silikonowa stanowi szczelną barierę przed wilgocią i cząstkami stałymi, a higieniczne śruby mocujące z łbem sześciokątnym umożliwiają bezpieczne mocowanie przy użyciu narzędzi i łatwy dostęp podczas serwisowania. Kompaktowe wymiary zewnętrzne sprawiają, że nadaje się do miejsc o ograniczonej przestrzeni, bez uszczerbku dla ochrony.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj obudowę na stabilnej powierzchni lub w ramie montażowej odpowiedniej do miejsca instalacji, upewniając się, że orientacja zachowuje nachylone powierzchnie w celu skutecznego odprowadzania cieczy. Zainstaluj wewnętrzne płyty montażowe lub szyny DIN zgodnie z wymaganiami dla przeznaczonych podzespołów, pozostawiając wystarczający odstęp na okablowanie i wentylację. Zamocuj podzespoły, takie jak listwy zaciskowe, przekaźniki lub małe jednostki sterujące, używając zalecanego sprzętu montażowego, a kable poprowadź przez odpowiednie przepusty kablowe lub wstępnie wycięte otwory. Zamknij pokrywę i zabezpiecz ją za pomocą dostarczonych śrub mocujących z łbem sześciokątnym, upewniając się, że uszczelka silikonowa przylega równomiernie, aby zachować stopień ochrony IP66.

Zalecenia

W celu długoterminowej ochrony należy sprawdzić integralność uszczelki silikonowej po instalacji i po każdym zdjęciu pokrywy. Używaj odpowiednich dławików kablowych lub złączek rurowych, aby zachować stopień ochrony IP66 w punktach wejścia kabli. Unikaj narażania obudowy na działanie chemikaliów lub temperatur przekraczających limity określone przez producenta i zapoznaj się z dokumentacją Rittal w celu uzyskania wskazówek dotyczących materiałów i montażu.
