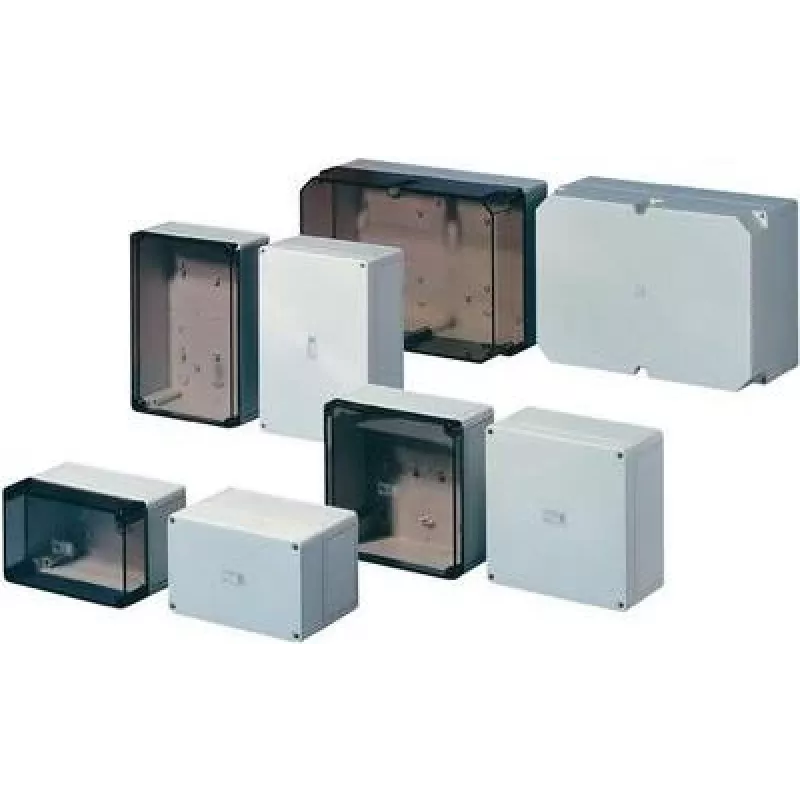

Obudowa elektryczna Rittal 9514.000 — poliamid/poliwęglan, 180×90×110 mm, IP66

Rittal 9514.000 to kompaktowa obudowa elektryczna wykonana z korpusu z poliwęglanu wzmocnionego włóknem szklanym z pokrywą z poliamidu/poliwęglanu, oferująca ochronę IP66. Jej wymiary zewnętrzne wynoszą około 180×90×110 mm, zapewniając niewielką, ale solidną obudowę dla komponentów elektrycznych i elektronicznych. Obudowa nadaje się do użytku wewnątrz i na zewnątrz, montażu maszynowego i instalacji panelowych, gdzie wymagana jest ochrona przed pyłem i wodą. Dostępna z szarą lub przezroczystą pokrywą, umożliwia wybór między wizualną kontrolą zawartości a nieprzezroczystą ochroną.

Zalety

Obudowa łączy trwałe, odporne na uderzenia materiały ze szczelną klasą IP66, chroniąc przed wnikaniem pyłu i silnymi strumieniami wody. Kompaktowa powierzchnia i standardowy prostokątny kształt ułatwiają montaż na maszynach, panelach lub ścianach. Opcja przezroczystej pokrywy umożliwia kontrole wizualne bez otwierania obudowy, podczas gdy szara pokrywa zapewnia dyskretną ochronę. Materiały są odporne na obciążenia środowiskowe i zapewniają izolację elektryczną wewnętrznych komponentów.

Zastosowanie

• Obudowa małych modułów sterujących, listew zaciskowych i czujników
• Ochrona elementów obwodów w maszynach przemysłowych i panelach automatyki
• Przyłącza zewnętrzne i połączenia narażone na pył i rozpryski wody
• Prototypowanie i małe projekty elektroniczne wymagające kompaktowej obudowy

Kluczowe dane techniczne

• Materiał: korpus z poliwęglanu wzmocnionego włóknem szklanym, pokrywa z poliamidu/poliwęglanu
• Ochrona przed wnikaniem: IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody)
• Wymiary zewnętrzne: 180 mm (szerokość) × 90 mm (głębokość) × 110 mm (wysokość)
• Opcje pokrywy: szara (nieprzezroczysta) lub przezroczysta do kontroli wizualnej
• Montaż: odpowiedni do montażu na ścianie, panelu lub maszynie (szczegóły montażu zależą od zastosowania)

Jak używać

Otwórz pokrywę za pomocą odpowiednich zamocowań i umieść wewnętrzne komponenty na płycie montażowej lub kołkach montażowych zgodnie z potrzebami. Poprowadź kable przez uszczelnione wejścia lub użyj kompatybilnych dławików kablowych, aby zachować klasę IP66. Upewnij się, że komponenty wewnątrz nie blokują powierzchni uszczelniających, a uszczelki są czyste i prawidłowo osadzone przed zamknięciem pokrywy. Podczas instalacji na zewnątrz zamontuj obudowę, uwzględniając odprowadzanie wody i dostęp do konserwacji.

Zalecenia

Wybierz przezroczystą pokrywę, gdy wymagana jest regularna kontrola wizualna wskaźników lub diod LED bez otwierania obudowy; wybierz szarą pokrywę, gdy potrzebujesz bardziej dyskretnego lub odpornego na UV wyglądu. Używaj kompatybilnych dławików kablowych o klasie IP66 i unikaj nadmiernego nagrzewania się wewnątrz, wybierając komponenty o odpowiednim rozpraszaniu mocy lub dodając wentylację lub zarządzanie termiczne na zewnątrz uszczelnionej obudowy.
