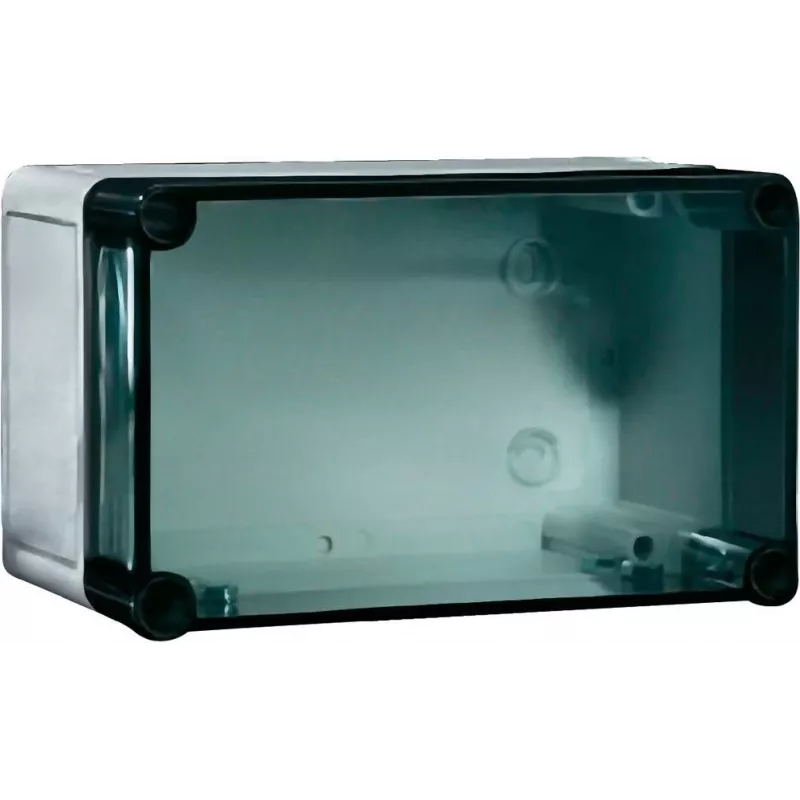

Obudowa elektryczna Rittal 9523.100 — poliamid/poliwęglan, 360×111×254 mm, IP66

Rittal 9523.100 to kompaktowa obudowa elektryczna wykonana z poliwęglanu wzmocnionego włóknem szklanym z opcją szarej lub przezroczystej pokrywy. Przy wymiarach zewnętrznych 360×111×254 mm i stopniu ochrony IP66 obudowa jest przeznaczona do ochrony komponentów elektrycznych i okablowania przed wnikaniem pyłu i silnymi strumieniami wody, co czyni ją odpowiednią do instalacji wewnątrz i na zewnątrz, wymagających solidnej ochrony środowiskowej.

Zalety

Połączenie materiałów poliamidu i poliwęglanu wzmocnionego włóknem szklanym zapewnia wytrzymałość mechaniczną, dobrą odporność na uderzenia i długoterminową stabilność wymiarową. Stopień ochrony IP66 gwarantuje ochronę przed pyłem i silnymi strumieniami wody, a opcjonalna przezroczysta pokrywa umożliwia wizualną kontrolę wskaźników stanu i elementów sterujących bez otwierania obudowy. Kompaktowe wymiary pozwalają na montaż w ograniczonych przestrzeniach i ułatwiają instalację na ścianach, panelach lub maszynach.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Wybierz odpowiednie miejsce montażu zapewniające dostęp do okablowania i zgodne z obowiązującymi odstępami. Przymocuj obudowę bezpiecznie do płaskiej powierzchni za pomocą odpowiednich elementów mocujących dostosowanych do podłoża. Poprowadź kable wejściowe i wyjściowe przez odpowiednie dławiki kablowe lub przepusty kompatybilne ze stopniem ochrony IP66 obudowy, aby zachować ochronę przed wnikaniem. Zamontuj wewnętrzne komponenty na przewidzianej powierzchni montażowej lub płytach wewnętrznych, upewniając się, że zaciski i okablowanie są zabezpieczone i izolowane zgodnie z obowiązującymi normami okablowania. W przypadku stosowania przezroczystej pokrywy sprawdź, czy uszczelki i elementy mocujące są prawidłowo osadzone po instalacji, aby zachować klasę ochrony.

Zalecenia

Aby utrzymać stopień ochrony IP66, stosuj kompatybilne dławiki kablowe i upewnij się, że powierzchnie uszczelniające są czyste przed montażem. Unikaj wiercenia lub modyfikowania obudowy bez zastosowania odpowiednich środków uszczelniających. W przypadku zastosowań narażonych na ciągłe działanie promieni słonecznych wybieraj przezroczystą pokrywę tylko wtedy, gdy jest to konieczne do monitorowania, i przeprowadzaj okresowe kontrole uszczelek i elementów mocujących, aby zapewnić długotrwałą odporność na warunki atmosferyczne.
