Obudowa elektryczna Rittal PK 9515.100 — poliamid/polietylen, 180×111×110 mm, IP66

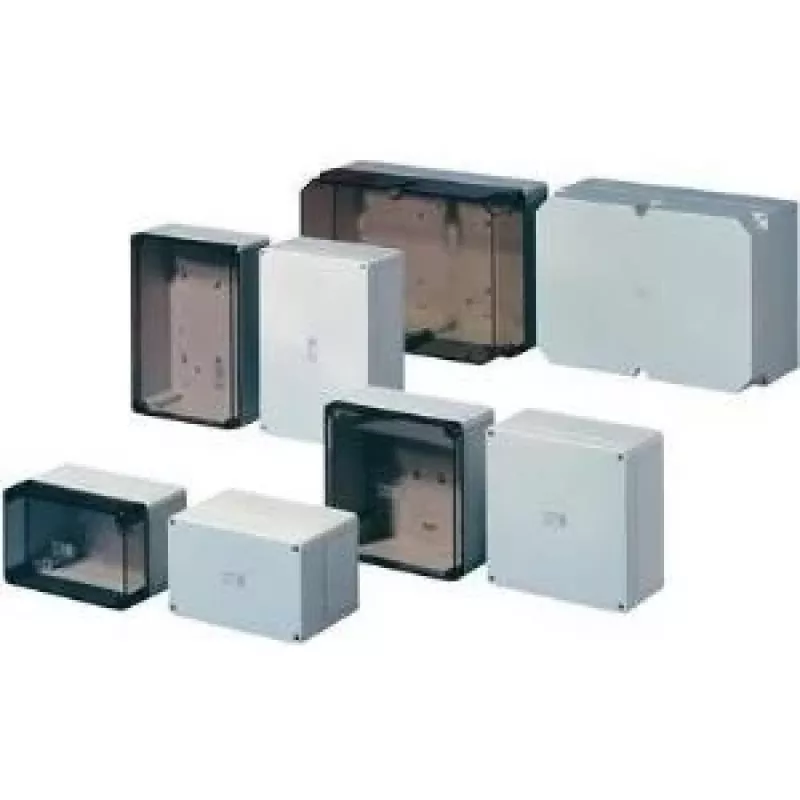

Rittal PK 9515.100 to kompaktowa obudowa elektryczna wykonana z poliamidu i polietylenu z opcją poliwęglanu wzmocnionego włóknem szklanym oraz szarą lub przezroczystą pokrywą. Przy wymiarach zewnętrznych 180 × 111 × 110 mm i stopniu ochrony IP66 obudowa zapewnia pyłoszczelność i silną odporność na silne strumienie wody, dzięki czemu nadaje się do zastosowań wewnątrz pomieszczeń przemysłowych oraz wielu instalacji zewnętrznych. Konstrukcja umożliwia montaż złącz, małych jednostek sterujących, czujników i podobnych podzespołów elektrycznych wymagających niezawodnej ochrony mechanicznej i szczelności środowiskowej.

Zalety

Obudowa łączy trwałe materiały termoplastyczne zapewniające odporność na uderzenia i długoterminową stabilność, z opcją przezroczystej pokrywy umożliwiającej wgląd w podzespoły bez otwierania obudowy. Kompaktowy rozmiar i duża objętość wewnętrzna pozwalają na elastyczne rozmieszczenie podzespołów, a stopień ochrony IP66 zapewnia ochronę przed wnikaniem pyłu i wodą pod wysokim ciśnieniem. Materiały odporne na korozję i bezpieczny system zamykania zmniejszają potrzeby konserwacyjne i ułatwiają instalację w wymagających środowiskach.

Zastosowania

• Puszki przyłączeniowe i zakończenia przewodów
• Małe jednostki sterujące lub przekaźnikowe
• Czujniki, przetworniki sygnałów i elektronika pomiarowa
• Obszary zewnętrzne lub myjnie wymagające ochrony IP66
• Instalacje automatyki przemysłowej i procesowej

Kluczowe dane techniczne

• Materiał: poliamid/polietylen z opcją korpusu z poliwęglanu wzmocnionego włóknem szklanym i wyborem szarej lub przezroczystej pokrywy
• Wymiary zewnętrzne (szer. × gł. × wys.): 180 × 111 × 110 mm
• Stopień ochrony: IP66 (pyłoszczelna, chroniona przed silnymi strumieniami wody)
• Nadaje się do montażu podzespołów wewnętrznych, takich jak małe płytki PCB, listwy zaciskowe i czujniki
• Odporna na korozję konstrukcja termoplastyczna do zastosowań zewnętrznych i przemysłowych

Sposób użycia

Zamontować obudowę na odpowiedniej płaskiej powierzchni lub panelu za pomocą odpowiednich elementów mocujących, upewniając się, że orientacja zachowuje powierzchnie uszczelniające. Przeprowadzić przewody przez odpowiednie wejścia dławnicowe lub wstępnie wycięte otwory i zabezpieczyć je kompatybilnymi dławnicami kablowymi, aby zachować integralność IP66. Zamontować podzespoły wewnętrzne na podstawie lub dostępnych płytach montażowych, zachowując odstępy dla wentylacji i prowadzenia przewodów. Zamknąć i dokręcić pokrywę, aby całkowicie docisnąć uszczelkę; sprawdzić wizualnie uszczelnienie i w razie potrzeby przetestować ochronę przed wnikaniem.

Zalecenia

Aby utrzymać skuteczność IP66, należy stosować kompatybilne dławnice kablowe, unikać mechanicznego uszkodzenia powierzchni uszczelniających oraz przeprowadzać okresowe przeglądy uszczelki i zamocowań pokrywy. Wybrać opcję przezroczystej pokrywy, gdy konieczne jest wizualne monitorowanie wskaźników lub diod LED bez otwierania obudowy.
