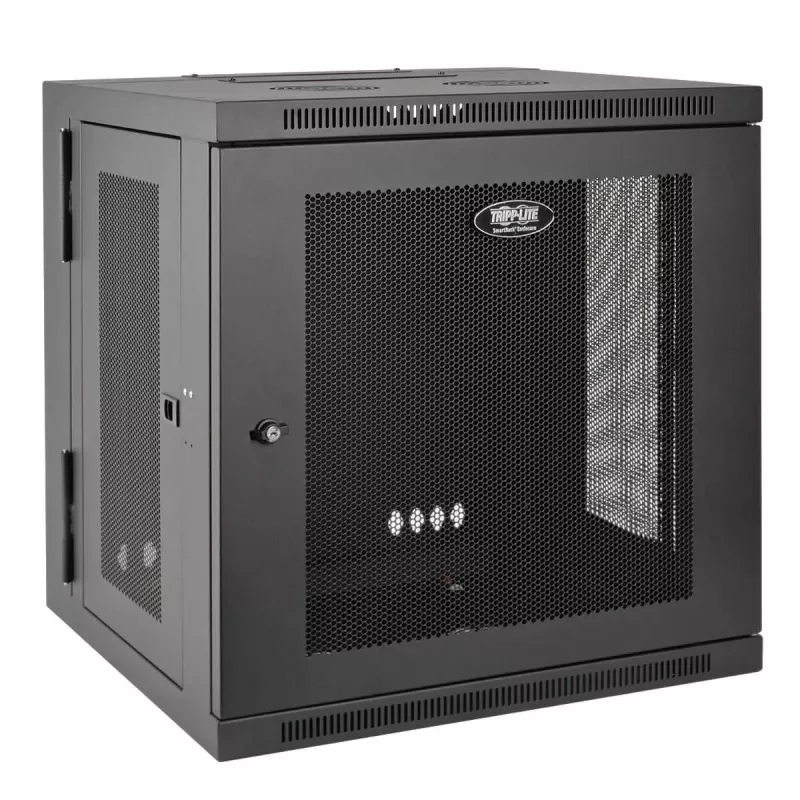

Obudowa rackowa 12U do montażu na ścianie Eaton SRW12USDP — 600,2×647,7×636,5 mm, IP20, czarna

Obudowa rackowa Eaton SRW12USDP SmartRack 12U do montażu na ścianie, dostosowana do urządzeń o głębokości UPS, została zaprojektowana do instalacji sprzętu zgodnego ze standardem EIA 19 cali w miejscach o ograniczonej przestrzeni podłogowej. Wykonana z wytrzymałej stali z czarnym wykończeniem malowanym proszkowo, szafa wytrzymuje obciążenie do 200 funtów (90,7 kg) i zapewnia ochronę IP20. Jej wymiary to około szer. 600,2 × głęb. 647,7 × wys. 636,5 mm. Jest odpowiednia do przełączników sieciowych, systemów UPS i innych urządzeń montowanych w szafie rack, które mieszczą się na wysokości 12U i wymagają głębokości UPS.

Zalety

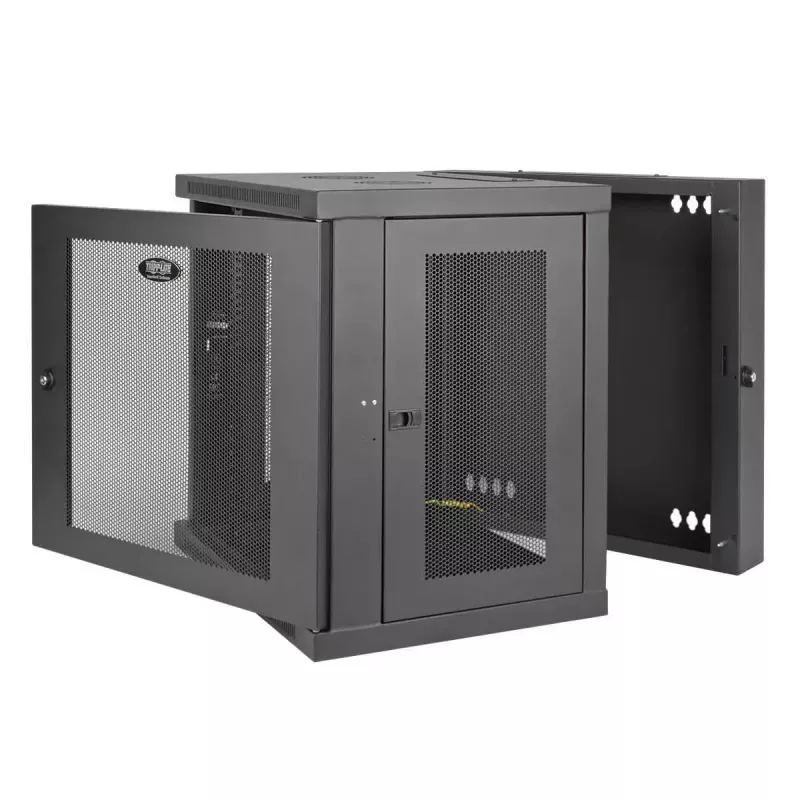

Obudowa odchyla się od ściany na solidnym zawiasie, umożliwiając łatwy dostęp do tyłu podczas instalacji i konserwacji. Wentylowane panele przedni, górny, dolny oraz zdejmowane panele boczne zapewniają swobodny przepływ powietrza, pomagając utrzymać niską temperaturę sprzętu. Drzwi i panele boczne są zamykane na klucz, co pomaga zapobiegać manipulacjom lub kradzieży, a konstrukcja z odwracalnymi drzwiami umożliwia otwieranie na lewą lub prawą stronę przez obrócenie szafy o 180° przed montażem. Numerowane przestrzenie rackowe, kwadratowe i gwintowane 12-24 otwory montażowe oraz regulowane szyny pionowe (z możliwością regulacji co 7/8 cala) ułatwiają instalację sprzętu i obsługują urządzenia o głębokości do 24,5 cala. Szafa dostarczana jest w pełni zmontowana i może być zamontowana na ścianie lub wyposażona w opcjonalny zestaw kółek (SRCASTER) w celu zapewnienia mobilności.

Zastosowanie

• Szafy okablowania sieciowego i punkty brzegowe sieci telekomunikacyjnych
• Sklepy detaliczne i sale lekcyjne o ograniczonej przestrzeni podłogowej
• Niewielkie instalacje serwerowe lub UPS wymagające przestrzeni rack 12U o głębokości UPS
• Zaplecze biurowe i szafy IT, gdzie potrzebna jest bezpieczna, wentylowana obudowa

Kluczowe specyfikacje

• Model: Eaton SRW12USDP
• Pojemność rack: 12U
• Wymiary zewnętrzne (szer.×głęb.×wys.): 600,2 × 647,7 × 636,5 mm
• Maksymalne obciążenie: 200 funtów (90,7 kg)
• Obsługiwana głębokość: do 24,5 cala (regulowane szyny pionowe)
• Klasa IP: IP20
• Waga: 28,8 kg
• Kolor: czarny (stal malowana proszkowo)

Sposób użytkowania

Zamocować w pełni zmontowaną szafę do odpowiedniej konstrukcji ściennej, używając właściwych łączników dostosowanych do rodzaju ściany i ciężaru szafy. Przed montażem obrócić szafę o 180°, jeśli wymagane jest otwieranie drzwi na przeciwną stronę. Przeprowadzić kable przez górne lub dolne przepusty i przymocować sprzęt do numerowanych szyn pionowych za pomocą dostarczonych kwadratowych lub gwintowanych 12-24 otworów; wyregulować szyny w odstępach co 7/8 cala, aby dostosować je do głębokości urządzenia do 24,5 cala. Po instalacji zamknąć na klucz przednie drzwi i panele boczne, aby chronić sprzęt, oraz zachować odstępy wentylacyjne wokół paneli wentylowanych.

Zalecenia

Aby zapewnić niezawodny montaż, upewnić się, że ściana nośna może utrzymać szafę wraz z łącznym ciężarem zainstalowanego sprzętu. Zachować prześwit dla przepływu powietrza i rozważyć zastosowanie opcjonalnego zestawu kółek SRCASTER, jeśli wymagana jest mobilność. Regularnie sprawdzać zamki i otwory wentylacyjne oraz przestrzegać wytycznych producenta dotyczących instalacji UPS i akumulatorów.
