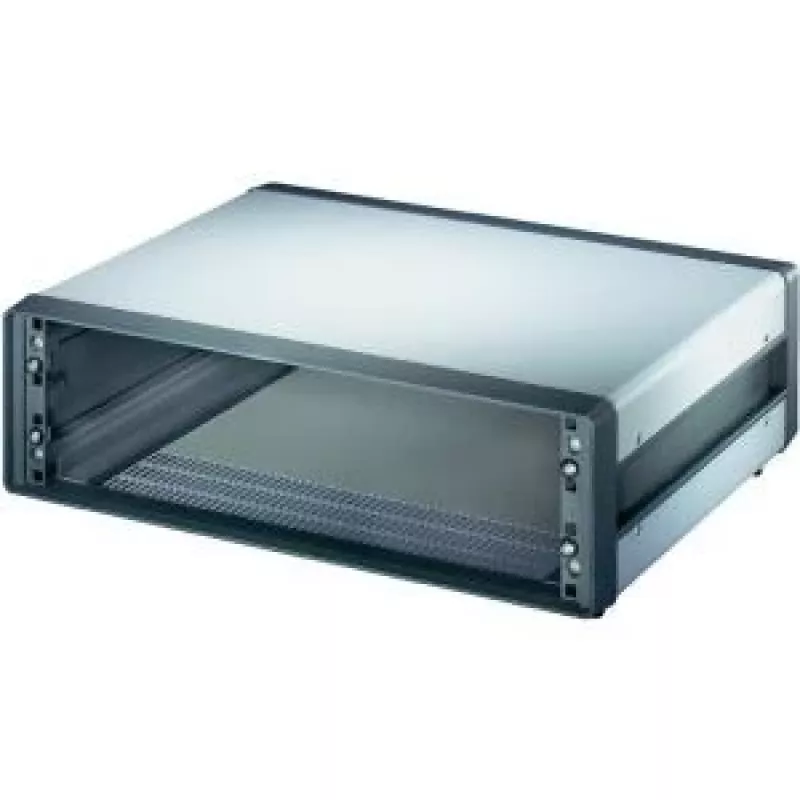

Obudowa SCHROFF 10225-602 z wentylacją i opcjami montażu

Obudowa SCHROFF 10225-602 z wentylacją i opcjami montażu to wentylowana obudowa zaprojektowana do pomieszczenia sprzętu elektronicznego przy jednoczesnym zapewnieniu efektywnego przepływu powietrza. Obsługuje wiele stylów instalacji mechanicznej, w tym integrację w szafie rack, na podwoziu i na blacie roboczym, oraz zapewnia funkcje montażowe dla modułów i płytek drukowanych. Obudowa jest przeznaczona do zastosowań, w których wymagane jest kontrolowane chłodzenie i elastyczne rozmieszczenie komponentów w celu utrzymania niezawodnej pracy systemów elektronicznych.

Zalety

Obudowa łączy ścieżki wentylacyjne z konfigurowalnymi punktami montażowymi, aby zrównoważyć zarządzanie termiczne i elastyczność instalacji. Jej konstrukcja redukuje gorące punkty poprzez ułatwienie konwekcyjnego przepływu powietrza i upraszcza integrację płytek drukowanych i nośników modułów. Materiały konstrukcyjne i elementy montażowe wspierają zorganizowane prowadzenie kabli i bezpieczne mocowanie komponentów, zachowując jednocześnie dostęp w celu konserwacji i inspekcji.

Nadaje się do

• Systemów elektronicznych montowanych w szafie rack wymagających przepływu powietrza i wsparcia modułów
• Zespołów podwoziowych, gdzie płytki drukowane wymagają bezpiecznego montażu mechanicznego
• Stanowisk testowych na blacie i obudów prototypowych z potrzebami wentylacyjnymi
• Sprzętu sterowania przemysłowego i systemów wbudowanych wymagających zorganizowanej instalacji

Kluczowe dane techniczne

• Funkcje wentylacyjne dla poprawy chłodzenia konwekcyjnego
• Wiele opcji montażu płytek drukowanych i modułów (rack, podwozie, blat roboczy)
• Dostępne otwory do prowadzenia kabli i konserwacji
• Konstrukcja mechaniczna wspierająca bezpieczne mocowanie wewnętrznych komponentów

Jak używać

Wybierz orientację montażu pasującą do architektury Twojego systemu (rack, podwozie lub blat roboczy). Zainstaluj moduły lub płytki drukowane, używając dostarczonych punktów montażowych i elementów złącznych, upewniając się, że komponenty są wyrównane z otworami wentylacyjnymi, aby umożliwić niezakłócony przepływ powietrza. Poprowadź kable przez dostępne otwory i zabezpiecz je, aby zapobiec naprężeniom złączy. Sprawdź luzy mechaniczne i dokręć elementy złączne zgodnie z zalecanymi wartościami momentu obrotowego dla zamontowanego sprzętu.

Zalecenia

Umieść aktywne komponenty generujące ciepło w pobliżu otworów wlotowych lub wylotowych, aby zmaksymalizować naturalną konwekcję. Utrzymuj drożne kanały przepływu powietrza i unikaj blokowania szczelin wentylacyjnych. W przypadku większych obciążeń cieplnych połącz obudowę z odpowiednimi wentylatorami lub rozwiązaniami wymuszonego obiegu powietrza i monitoruj temperatury podczas początkowej eksploatacji, aby potwierdzić odpowiednie chłodzenie.
