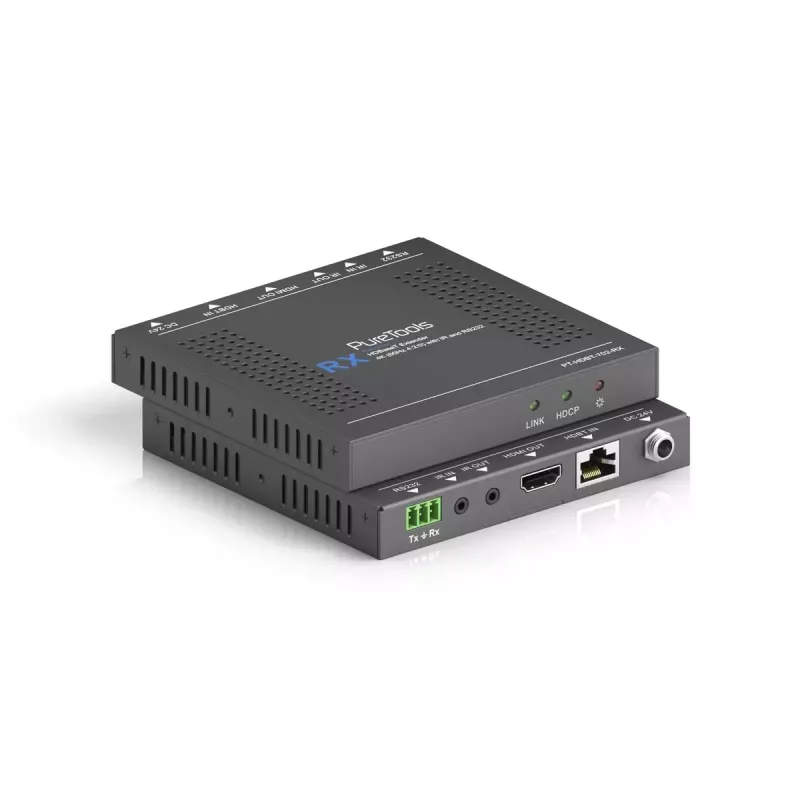

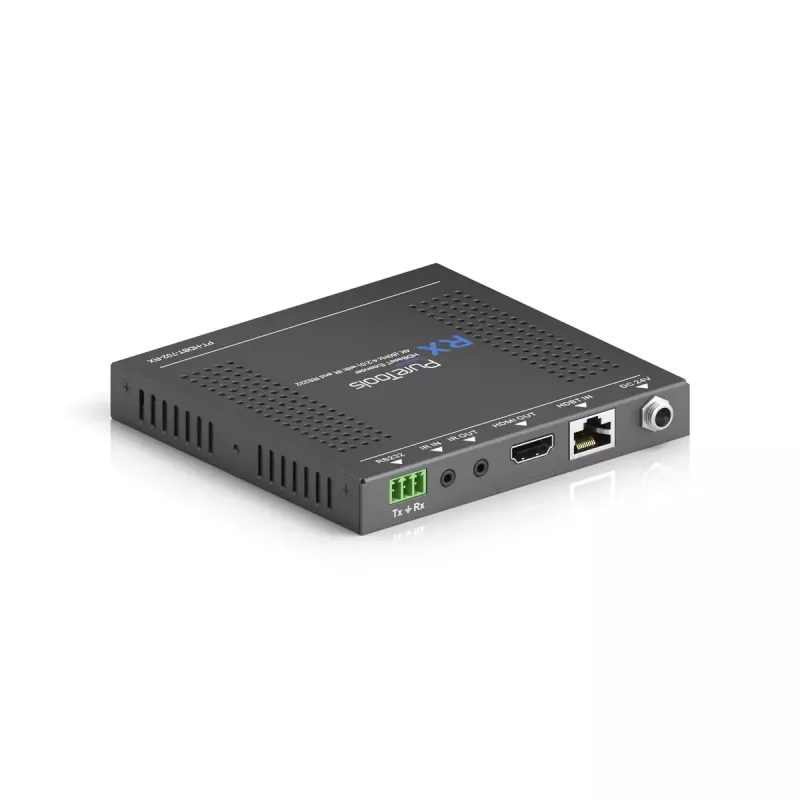

Odbiornik AV PureTools PT-HDBT-702-RX

Odbiornik AV PureTools PT-HDBT-702-RX to kompaktowy odbiornik HDBaseT zaprojektowany do instalacji AV wymagających niezawodnej dystrybucji sygnałów wideo, audio i sterowania. Obsługuje rozdzielczość 4K/UHD do 40 m oraz Full HD do 70 m za pomocą pojedynczego kabla Cat, przesyła wbudowany wielokanałowy dźwięk oraz przekazuje sygnały sterujące, w tym IR, RS232 i CEC. Urządzenie obsługuje również dwukierunkowe zasilanie przez HDBaseT (PoH), dzięki czemu może być zasilane z innych urządzeń obsługujących PoH lub dostarczać im zasilanie.

Zalety

Odbiornik jest kompatybilny ze źródłami i wyświetlaczami HDMI 4K do 4K@60Hz 4:2:0 i zapewnia inteligentne zarządzanie sygnałem z obsługą EDID oraz funkcją CEC pass-through, co upraszcza sterowanie systemem. Dwukierunkowe PoH eliminuje potrzebę lokalnego zasilania w wielu instalacjach. Ultra-kompaktowa i lekka obudowa umożliwia montaż w ciasnych przestrzeniach, zachowując przewodową łączność HDMI 1.4a i niezawodną transmisję AV.

Zastosowanie

• Sale konferencyjne i spotkań wymagające dystrybucji HDMI na duże odległości
• Instalacje digital signage ze scentralizowanymi źródłami i zdalnymi wyświetlaczami
• Kina domowe lub szafy AV, gdzie przestrzeń jest ograniczona i potrzebne jest zdalne zasilanie

Kluczowe specyfikacje

• Maksymalna rozdzielczość wideo: 3840 x 2160 (4K/UHD) obsługiwana do 40 m
• Transmisja Full HD (1080p) do 70 m
• Wersja HDMI: 1.4a; 4K@60Hz 4:2:0 (10.2 Gbps)
• Zasilanie: wejście 24 V, 1.25 A; pobór mocy 14 W; obsługa dwukierunkowego PoH
• Wymiary (S×G×W): 115 × 109 × 16.2 mm; waga: 0.196 kg
• Złącza i sterowanie: HDMI, HDBaseT, IR pass-through, RS232 pass-through, CEC pass-through
• Kolor: Czarny

Jak używać

Podłącz źródło HDMI do nadajnika i poprowadź pojedynczy kabel Cat od nadajnika do odbiornika PT-HDBT-702-RX. Podłącz odbiornik do wyświetlacza przez HDMI. Jeśli dostępne, włącz PoH na nadajniku lub innym urządzeniu obsługującym PoH, aby zasilić odbiornik; alternatywnie użyj kompatybilnego zasilacza 24 V. Wykorzystaj zarządzanie EDID i funkcję CEC pass-through, aby dostosować ustawienia źródła i wyświetlacza. IR lub RS232 mogą być przesyłane przez łącze HDBaseT w celu zdalnego sterowania.

Zalecenia

Używaj wysokiej jakości ekranowanego kabla Cat5e lub Cat6 do niezawodnej transmisji HDBaseT i przestrzegaj limitu odległości 40 m dla 4K (krótsze odcinki zwiększają niezawodność sygnału). W przypadku źródeł 4K@60 preferuj sprzęt i okablowanie zgodne z podanym profilem HDMI i upewnij się, że podłączone urządzenia obsługują próbkowanie chrominancji 4:2:0, jeśli jest to wymagane.
