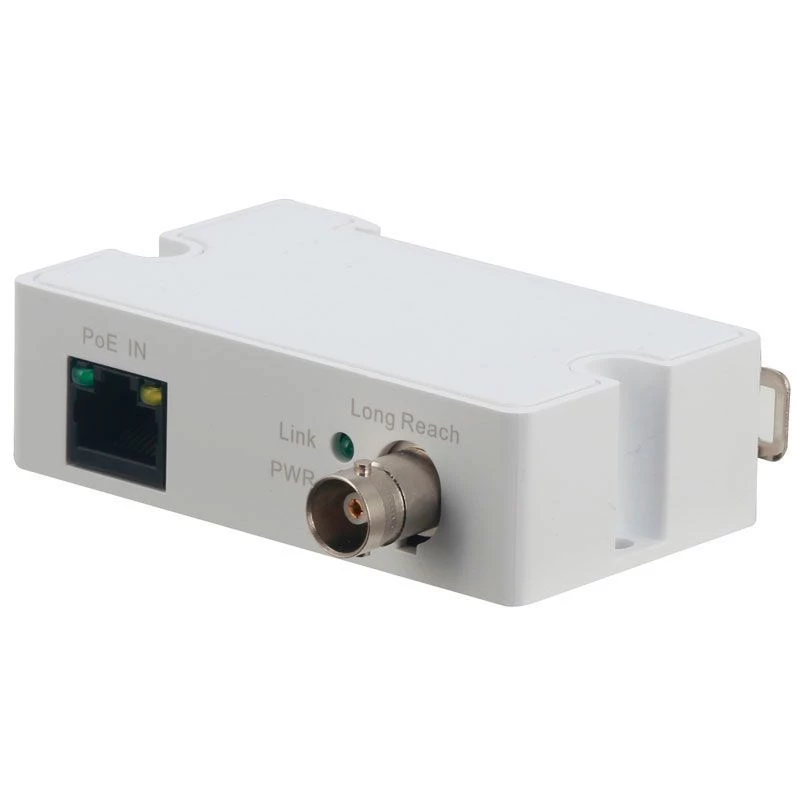

Odbiornik sieciowy Dahua Technology LR1002-1EC-V3 10 100 Mbit/s Szary

Odbiornik sieciowy Dahua Technology LR1002-1EC-V3 zapewnia przewodową transmisję danych przez długie odcinki kabla koncentrycznego i standardowe okablowanie Ethernet. Obsługuje Ethernet 10/100 Mbit/s (10/100Base-T(X)) i jest zgodny ze standardami IEEE 802.3 oraz IEEE 802.3u. Kompaktowa, szara jednostka zawiera jeden port RJ45 10/100 Mb/s i jedno złącze BNC, a także została zaprojektowana do przesyłania danych i zasilania PoE przez kabel koncentryczny na odległość do 400 m przy 100 Mb/s i do 1000 m przy 10 Mb/s. Wymiary fizyczne to 79 × 52 × 23 mm, a maksymalny pobór mocy wynosi 2 W.

Zalety

LR1002-1EC-V3 łączy konwersję Ethernet-koncentryk z obsługą PoE, umożliwiając transmisję sieci i zasilania przez kabel koncentryczny RG59, co pozwala na zastosowanie tam, gdzie wymagane są długie odcinki kablowe. Obsługuje automatyczną adaptację MDI/MDIX, co upraszcza połączenie, a także oferuje kompaktowe rozwiązanie o niskim poborze mocy (2 W) z pojedynczym portem RJ45 i interfejsem BNC odpowiednim do integracji z urządzeniami monitoringu i sieciowymi.

Zastosowanie

• Przedłużanie łączy sieciowych przez kabel koncentryczny RG59 dla systemów CCTV i istniejącego okablowania
• Dostarczanie danych i PoE do zdalnych urządzeń sieciowych tam, gdzie okablowanie skrętkowe jest niepraktyczne
• Integracja kamer IP lub odbiorników sieciowych na odległość do 1000 m (10 Mb/s) lub 400 m (100 Mb/s)

Kluczowe dane techniczne

• Standardy: IEEE 802.3, IEEE 802.3u
• Przepływności: 10/100 Mbit/s (10/100Base-T(X))
• Porty: 1 × RJ45 10/100Mb/s, 1 × BNC
• Obsługa koncentryka: RG59 — do 400 m przy 100 Mb/s, do 1000 m przy 10 Mb/s
• PoE przez pary danych (1, 2, 3, 6)
• Automatyczna adaptacja MDI/MDIX
• Kolor: Szary
• Wymiary (Szer. × Głęb. × Wys.): 79 × 52 × 23 mm
• Pobór mocy: maks. 2 W
• Waga: 0,061 kg

Sposób użycia

Podłącz złącze BNC do kabla koncentrycznego RG59, a port RJ45 do urządzenia sieciowego. Zapewnij prawidłowe parowanie dla dostarczania zasilania PoE przez określone pary danych (1, 2, 3, 6). Sprawdź prędkość łącza po podłączeniu; przy dłuższych odcinkach koncentrycznych łącze może wynegocjować 10 Mb/s, aby zachować stabilność. Zamontuj urządzenie w suchym, wentylowanym miejscu, zwracając uwagę na polaryzację i prawidłowe osadzenie złączy, aby zapobiec utracie sygnału.

Zalecenia

Używaj kabla koncentrycznego RG59 w dobrym stanie i sprawdź długość oraz jakość kabla podczas planowania instalacji; aby działać z prędkością 100 Mb/s, odcinki koncentryczne nie powinny przekraczać 400 m. W celu stabilnego dostarczania PoE potwierdź kompatybilność podłączonych urządzeń i przestrzegaj lokalnych zasad bezpieczeństwa i uziemienia.
