Optic Fiber Coupler PCB SC Simplex female to SC Simplex female DeLOCK 86932

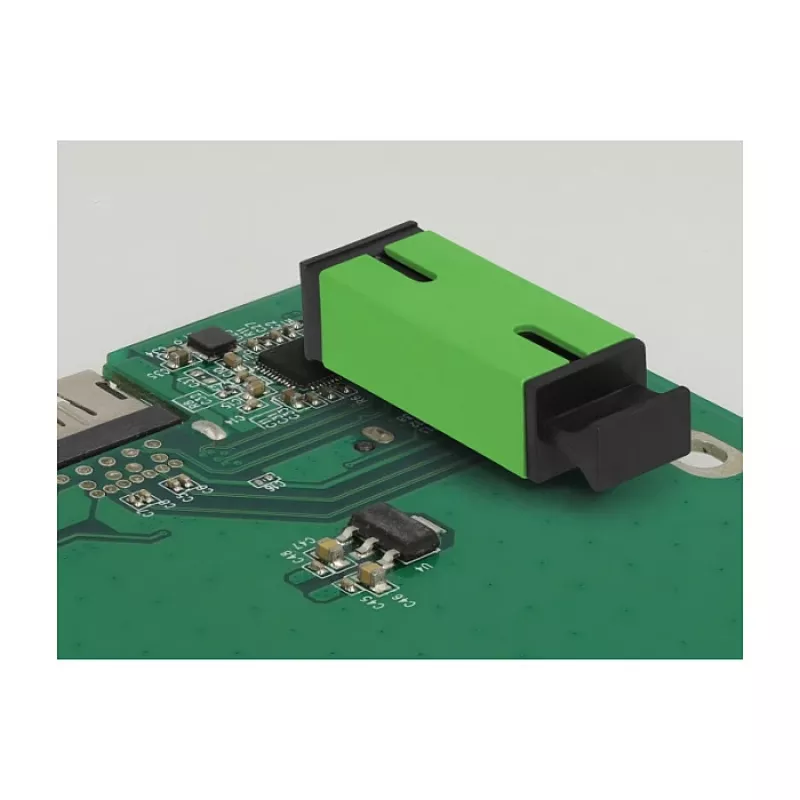

Sprzęgacz światłowodowy DeLOCK Optic Fiber Coupler PCB SC Simplex female do SC Simplex female (MPN 86932, EAN 4043619869329) to sprzęgacz światłowodowy montowany na płytce PCB, przeznaczony do połączeń jednomodowych SC Simplex. Płaski, zielony sprzęgacz o wymiarach 14,6 mm (szer.) × 27,4 mm (gł.) × 12,8 mm (wys.) umożliwia bezpośrednie połączenie między złączami światłowodowymi a układami montowanymi na PCB.

Zalety

Sprzęgacz ten zapewnia kompaktowe, niskoprofilowe rozwiązanie do integracji żeńskich złączy światłowodowych SC Simplex z płytkami drukowanymi. Konstrukcja wspiera niezawodne połączenia jednomodowe i zawiera zaślepkę przeciwpyłową, która chroni tuleję przed zanieczyszczeniem.

Zastosowanie

• Jednomodowe połączenia światłowodowe SC Simplex montowane na PCB
• Sprzęt telekomunikacyjny i do transmisji danych wymagający złączy SC
• Testowanie światłowodów i integracja paneli krosowych na PCB

Kluczowe specyfikacje

• Typ złącza: SC Simplex female do SC Simplex female
• Montaż: PCB
• Zastosowanie: światłowód jednomodowy
• Wymiary: 14,6 mm (szer.) × 27,4 mm (gł.) × 12,8 mm (wys.)
• Kolor: zielony
• Marka: DELOCK
• MPN: 86932
• EAN: 4043619869329

Sposób użycia

Zamontuj sprzęgacz na płytce PCB, korzystając z wyznaczonego obrysu i punktów lutowniczych. Włóż złącza światłowodowe SC Simplex do każdego żeńskiego portu SC, aż zatrzasną się na miejscu, zapewniając prawidłowe ustawienie ferruli. W przypadku połączeń jednomodowych używaj odpowiednich kabli światłowodowych jednomodowych i przestrzegaj standardowych procedur postępowania ze światłowodami, aby uniknąć zginania lub naprężeń włókien.

Zalecenia

Gdy sprzęgacz nie jest podłączony do światłowodu, trzymaj zaślepkę przeciwpyłową na miejscu, aby zapobiec zanieczyszczeniu. Przed połączeniem wyczyść czoła złączy i przestrzegaj środków ostrożności ESD oraz najlepszych praktyk postępowania z płytkami PCB podczas instalacji.
