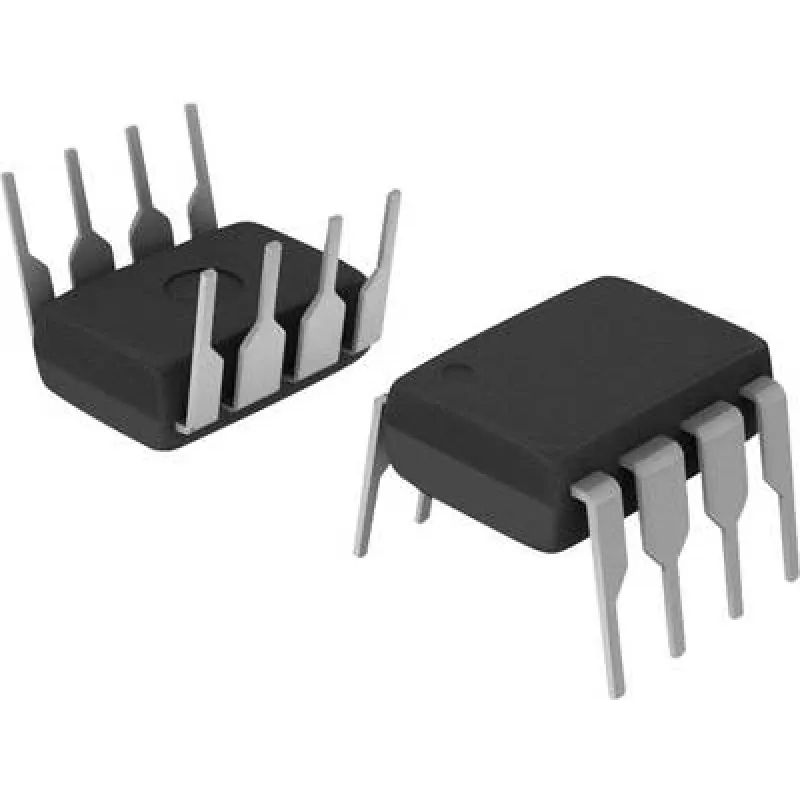

Optoizolowany sterownik bramki BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole AC/DC

BROADCOM HCPL-3120-000E to optoizolowany sterownik bramki w obudowie DIP-8, zapewniający izolację galwaniczną między logiką sterującą a bramkami tranzystorów mocy. Zaprojektowany ze stopniem wyjściowym push-pull (totem-pole), obsługuje zarówno aplikacje AC, jak i DC, w których wymagane jest izolowane sterowanie bramką i szybkie przełączanie. Urządzenie integruje wejście LED i wyjście tranzystorowe z wbudowaną zdolnością sterowania, umożliwiając niezawodne sterowanie tranzystorami IGBT, MOSFET i innymi przełącznikami mocy, chroniąc jednocześnie wrażliwe układy sterujące przed wysokimi napięciami i stanami przejściowymi.

Zalety

HCPL-3120-000E zapewnia izolację elektryczną, redukując problemy z pętlami masy i poprawiając bezpieczeństwo w obwodach mocy. Jego wyjście typu totem-pole zapewnia zdefiniowane poziomy sterowania dla szybszego włączania i wyłączania urządzeń mocy, zmniejszając straty przełączania. Zamknięty w obudowie DIP-8, nadaje się do montażu przewlekanego i prototypowania. Urządzenie poprawia odporność na zakłócenia strony sterującej i pomaga chronić mikrokontrolery i sterowniki logiczne przed skokami wysokiego napięcia i zakłóceniami współbieżnymi.

Zastosowanie

• Izolowane sterowanie bramką tranzystorów IGBT
• Sterowanie bramką MOSFET w obwodach falowników i przekształtników
• Sterowanie zasilaczami i napędami silników
• Ochrona logiki sterującej przed przepięciami
• Prototypowanie z montażem przewlekanym i produkcja małoseryjna

Kluczowe specyfikacje

• Typ obudowy: DIP-8 przewlekana
• Stopień wyjściowy: sterownik push-pull (totem-pole)
• Izolacja: optyczna izolacja galwaniczna między wejściem a wyjściem
• Nadaje się do aplikacji sterowania bramką AC i DC
• Przeznaczony do sterowania tranzystorami mocy, takimi jak IGBT i MOSFET
• Wejście: obwód wejściowy sterowany diodą LED, kompatybilny z sygnałami poziomu logicznego

Sposób użycia

Podłącz wejście LED do logiki sterującej przez odpowiedni rezystor ograniczający prąd, przestrzegając właściwej polaryzacji. Zamontuj obudowę DIP-8 na płytce PCB lub w odpowiedniej podstawce, aby zapewnić pewne połączenie przewlekane. Zapewnij oddzielne połączenia zasilania i odniesienia dla strony wyjściowej zgodnie z wymaganiami aplikacji, zachowując odpowiednie odstępy izolacyjne powierzchniowe i powietrzne w zależności od napięcia systemu. Użyj wyjść push-pull do sterowania bramką docelowego tranzystora mocy, pamiętając o doborze rezystorów bramkowych i elementów tłumiących zgodnie z wymaganą szybkością przełączania i ograniczeniem przepięć.
