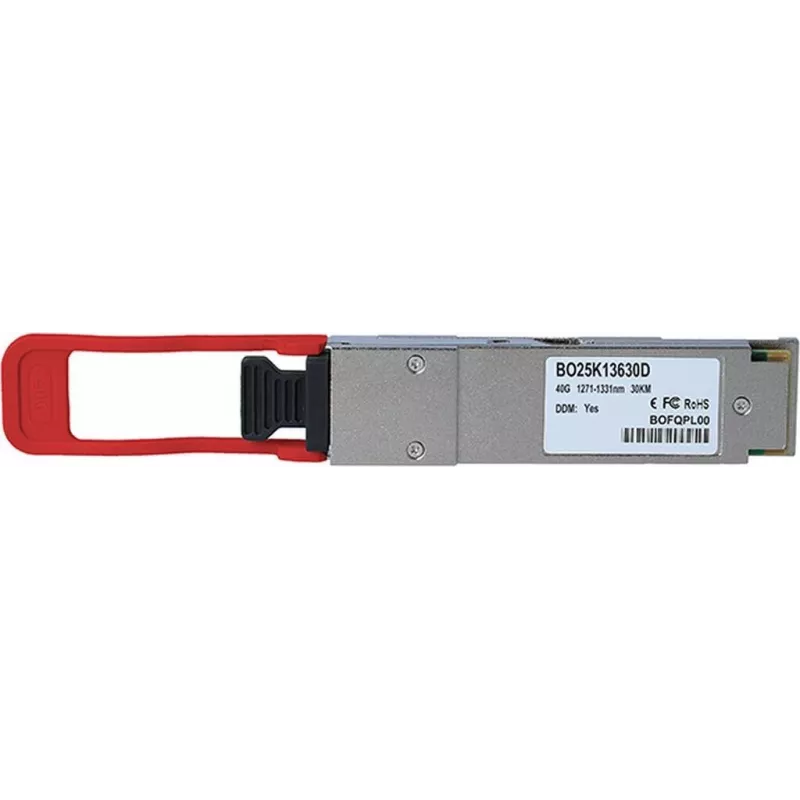

Optyczny Moduł Nadawczo-Odbiorczy QSFP BlueOptics BO25K13630D 40GBASE-ER4L 40Gbps 1310nm 30km

BlueOptics BO25K13630D to optyczny moduł nadawczo-odbiorczy QSFP zaprojektowany do łączy światłowodowych jednomodowych 40GBASE-ER4L. Pracuje przy długości fali 1310 nm, zapewnia zagregowaną przepływność 40 Gb/s i jest przeznaczony do transmisji na odległość do 30 km. Zaprojektowany do łączy uplink dalekiego zasięgu, agregacji i połączeń międzysystemowych w centrach danych i sieciach operatorskich, ten moduł zapewnia niezawodną szybką łączność tam, gdzie wymagany jest rozszerzony zasięg światłowodu jednomodowego.

Zalety

Moduł obsługuje czterościeżkową modulację 10 Gb/s, aby zapewnić zagregowaną przepustowość 40 Gb/s z niskim opóźnieniem i stabilną wydajnością na długich dystansach. Jest zgodny ze standardami formatu QSFP, co zapewnia kompatybilność z szeroką gamą przełączników i routerów. Konstrukcja jednomodowa i długość fali 1310 nm zapewniają zmniejszoną dyspersję na łączach do 30 km, a kompaktowa obudowa QSFP ułatwia instalację w środowiskach o dużej gęstości portów.

Zastosowanie

• 40G uplinki między przełącznikami agregacyjnymi w centrach danych
• Połączenia dalekiego zasięgu w sieciach operatorskich i metropolitalnych
• Porty optyczne o dużej gęstości wymagające modułów QSFP
• Ścieżki migracji z łączy szkieletowych 10G do 40G

Kluczowe specyfikacje

• Format: QSFP (Quad Small Form-factor Pluggable)
• Protokół: 40GBASE-ER4L
• Przepływność: 40 Gb/s łącznie
• Długość fali: 1310 nm
• Maksymalny zasięg: do 30 km po światłowodzie jednomodowym
• Typ włókna: światłowód jednomodowy (Single-mode fiber – SMF)

Sposób użycia

Zainstaluj moduł QSFP w kompatybilnym porcie QSFP przełącznika lub routera, postępując zgodnie z instrukcjami hot-plug dostarczonymi przez producenta sprzętu. Podłącz patchcordy światłowodowe jednomodowe zakończone odpowiednimi złączami do interfejsu optycznego modułu i zapewnij prawidłową polaryzację włókien. Sprawdź status łącza i diagnostykę poprzez interfejs zarządzania urządzenia hosta; monitoruj moc optyczną i stan łącza po włożeniu. W celu bezpiecznego obchodzenia się z modułem unikaj dotykania interfejsów optycznych i przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych (ESD).

Zalecenia

Używaj fabrycznie przetestowanego światłowodu jednomodowego i złączy przystosowanych do zastosowań dalekiego zasięgu; utrzymuj oprogramowanie sprzętowe modułu i sterowniki urządzenia hosta w aktualnych wersjach. W przypadku łączy zbliżonych do specyfikacji 30 km zweryfikuj budżet optyczny od końca do końca i rozważ zastosowanie wzmocnienia włóknowego lub zarządzania dyspersją tylko wtedy, gdy jest to jawnie obsługiwane w projekcie sieci. Przechowuj nieużywane moduły w zatyczkach ochronnych i opakowaniach antystatycznych.
