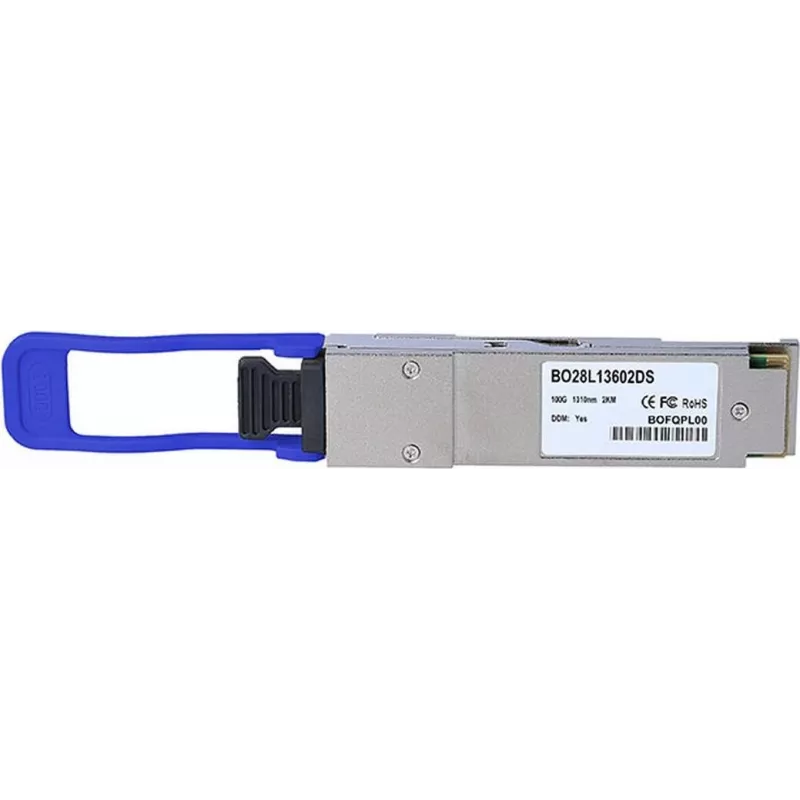

Optyczny moduł nadawczo-odbiorczy QSFP28 BlueOptics BO28L13602DS 100GBASE-FR 2 km

BlueOptics BO28L13602DS to optyczny moduł nadawczo-odbiorczy QSFP28 zaprojektowany dla łączy 100GBASE-FR przez światłowód jednomodowy do 2 km. Moduł zapewnia łączną przepustowość 100 Gb/s w kompaktowej obudowie QSFP28, przeznaczony do połączeń między centrami danych, sieci metropolitalnych i łączy dosyłowych klasy operatorskiej, które wymagają niezawodnej łączności światłowodowej 100G o dużym zasięgu. Obsługuje standardową transmisję dupleksową po światłowodzie jednomodowym o długości fali i charakterystyce mocy zgodnej z typowymi interfejsami 100GFR.

Zalety

Moduł nadawczo-odbiorczy łączy dużą gęstość przepustowości 100 Gb/s z niskim poborem mocy i możliwością wymiany podczas pracy (hot-pluggable), umożliwiając elastyczne wdrożenie w przełącznikach i routerach z portami QSFP28. Konstrukcja dla światłowodu jednomodowego obsługuje większe odległości niż moduły krótkiego zasięgu, dzięki czemu nadaje się do zastosowań wymagających zasięgu 2 km bez pośredniego wzmacniania. Kompaktowa obudowa pozwala na dużą gęstość portów w sprzęcie montowanym w szafie rack, przy zachowaniu standardowych interfejsów elektrycznych i optycznych dla interoperacyjności.

Odpowiedni do

• Połączeń spine-to-leaf i łączy dosyłowych w szafach rack w centrach danych wymagających przepustowości 100G
• Łączy metropolitalnych i operatorskich do 2 km przez światłowód jednomodowy
• Łączy dosyłowych między przełącznikami lub routerami w sieciach kampusowych i korporacyjnych
• Połączeń agregacyjnych i szkieletowych o dużej gęstości w szafach telekomunikacyjnych

Kluczowe specyfikacje

• Obudowa: QSFP28 (4 kanały po 25 G zsumowane do 100 G)
• Standard: 100GBASE-FR
• Maksymalny zasięg: do 2 km przez światłowód jednomodowy
• Typ światłowodu: dupleksowy światłowód jednomodowy (SMF)
• Typ złącza: LC duplex
• Szybkość transmisji danych: 100 Gb/s
• Długość fali: zgodna ze specyfikacjami optycznymi klasy FR dla 100G
• Wymiana podczas pracy (hot-pluggable): tak

Sposób użycia

Włóż moduł nadawczo-odbiorczy QSFP28 do kompatybilnego portu QSFP28 w przełączniku lub routerze, gdy urządzenie hosta jest włączone, postępując zgodnie z wytycznymi producenta dotyczącymi wymiany podczas pracy. Podłącz dupleksowe kable krosowe światłowodowe jednomodowe LC do złącza modułu, upewniając się o prawidłowej orientacji nadawania/odbioru. Sprawdź stan łącza za pomocą interfejsu zarządzania urządzenia hosta i monitoruj parametry optyczne, takie jak moc odbierana i stan kanałów. Jeśli to konieczne, sprawdź budżet optyczny i tłumienie światłowodu, aby potwierdzić niezawodne działanie przy docelowej odległości.

Zalecenia

Upewnij się o kompatybilności z portem QSFP28 i oprogramowaniem urządzenia hosta. Używaj wysokiej jakości dupleksowych kabli krosowych światłowodowych jednomodowych LC i utrzymuj złącza w czystości, aby zapobiec utracie sygnału. W przypadku instalacji zbliżonych do zasięgu 2 km, zweryfikuj całkowitą stratę optyczną i margines, unikaj ciasnych zagięć lub naprężeń światłowodu. Przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych podczas obsługi modułu nadawczo-odbiorczego.
