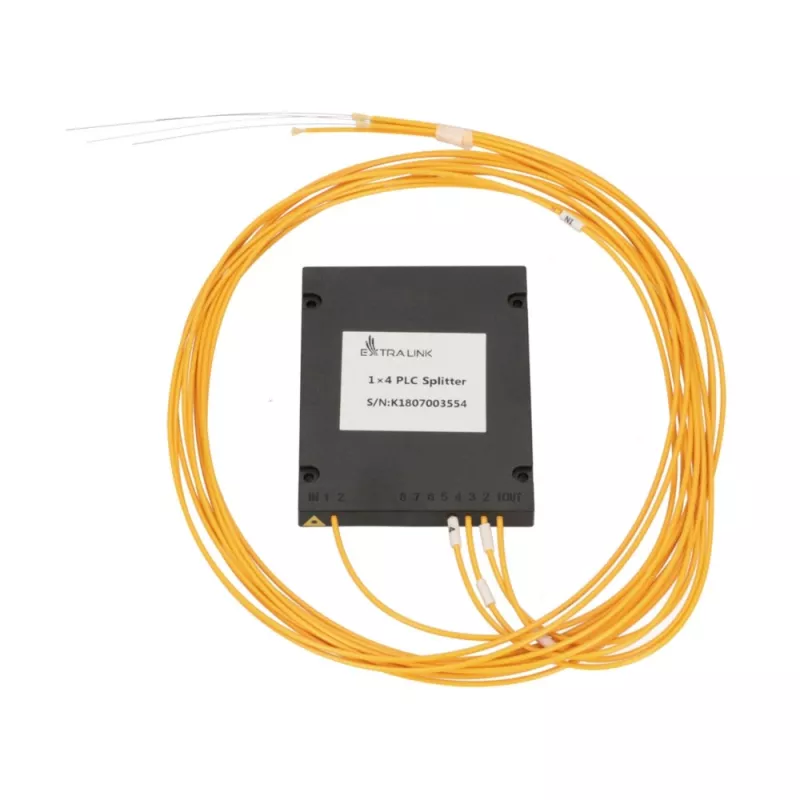

Optyczny rozdzielacz PLC 1:4 Extralink SC/APC, 2,0 mm G657A, 1,5 m, moduł ABS, bez złączy

Pasywny optyczny rozdzielacz PLC 1:4 firmy Extralink o specyfikacji interfejsu SC/APC. Urządzenie wykorzystuje włókno 2,0 mm G657A niewrażliwe na zginanie i jest wyposażone w pigtaile o długości 1,5 m do zakończeń instalacyjnych. Umieszczony w module ABS, rozdzielacz ten jest dostarczany bez złączy, dzięki czemu można go montować wewnątrz paneli rozdzielczych światłowodowych, kaset zapasowych lub zamknięć w instalacjach sieci FTTH i PON.

Zalety

Rozdzielacz PLC Extralink zapewnia stabilne rozdzielanie niezależne od długości fali, z niską tłumiennością wtrąceniową i równomiernym bilansem kanałów, odpowiednie dla wielogałęziowej dystrybucji optycznej. Zastosowanie włókna niewrażliwego na zginanie G657A zmniejsza straty w ciasnych ścieżkach układania i poprawia niezawodność w zatłoczonych środowiskach kablowych. Obudowa modułu ABS zapewnia ochronę mechaniczną i łatwą obsługę podczas instalacji, a brak fabrycznie zamontowanych złączy pozwala integratorom dostosować zakończenia do wymagań paneli lub zamknięć.

Zastosowanie

• Panele rozdzielcze i dystrybucyjne FTTH
• Współczynniki podziału sieci PON i dystrybucja gałęziowa
• Kasety zapasowe i zamknięcia światłowodowe wymagające rozdzielaczy pigtailowych
• Laboratoryjne stanowiska testowe i środowiska z niestandardowymi zakończeniami

Główne specyfikacje

• Współczynnik podziału: optyczny pasywny PLC 1:4
• Typ włókna: jednomodowe G657A niewrażliwe na zginanie
• Średnica płaszcza włókna: 2,0 mm
• Długość pigtaila: 1,5 m
• Materiał obudowy: moduł ABS
• Stan złączy: dostarczany bez złączy do terminacji na miejscu
• Typ interfejsu: pigtaile kompatybilne ze SC/APC (bez złączy)

Sposób użycia

Zainstaluj moduł ABS wewnątrz kompatybilnego panelu rozdzielczego światłowodowego lub zamknięcia, zabezpiecz pigtaile i wykonaj spawanie światłowodowe lub montaż złączy zgodnie z wymaganiami miejsca. Poprowadź pigtaile 2,0 mm z odpowiednią ochroną promienia zgięcia, aby zminimalizować mikrozaginanie. Po spawaniu lub zakończeniu do portów sieciowych zweryfikuj poziomy mocy optycznej i bilans kanałów na czterech portach wyjściowych za pomocą miernika mocy optycznej i źródła światła lub reflektometru OTDR, o ile ma to zastosowanie.

Zalecenia

Należy obchodzić się z włóknami G657A delikatnie i zachować zalecany przez producenta minimalny promień zgięcia podczas trasowania. Przeprowadź spawanie w czystym środowisku i przetestuj każde wyjście pod kątem tłumienności wtrąceniowej i tłumienności odbiciowej po zakończeniu. Przechowuj moduł ABS w suchym, wolnym od kurzu miejscu przed instalacją i unikaj narażania modułu na nadmierne naprężenia mechaniczne.
