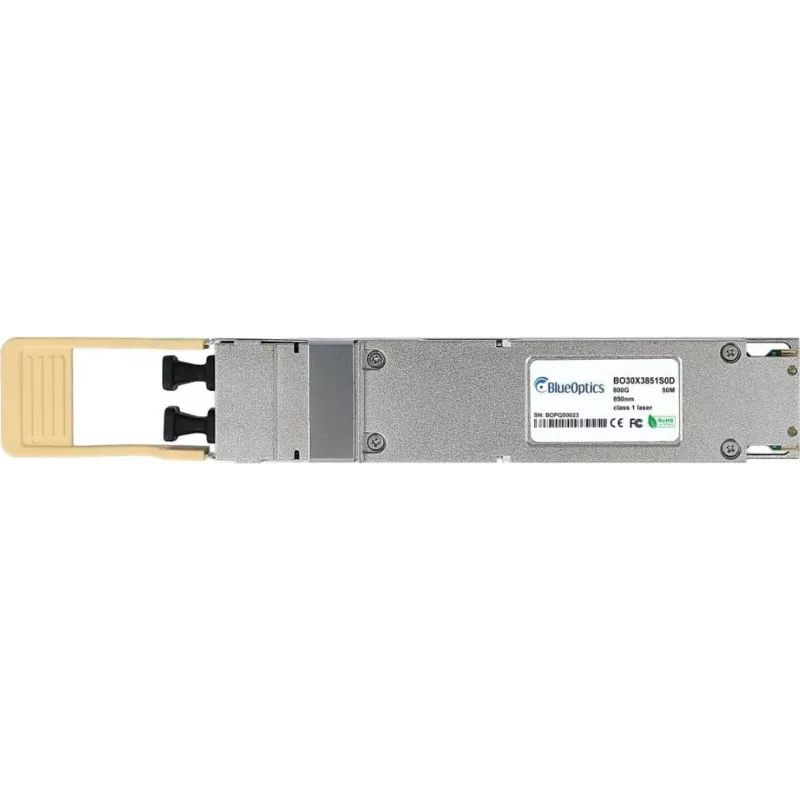

OSFP transceiver BlueOptics 980-9I510-F4NS00 Twin-Port MPO-MTP-12/APC 2×400GBASE-SR4 850nm 50m DDM

BlueOptics 980-9I510-F4NS00 to kompatybilny optyczny moduł nadawczo-odbiorczy OSFP zaprojektowany do zastosowań krótkiego zasięgu w połączeniach międzysystemowych centrów danych o dużej gęstości. Moduł dwuportowy obsługuje transmisję 2×400GBASE-SR4 przez światłowód wielomodowy na długości fali 850 nm dla łączy o długości do 50 metrów. Moduł nadawczo-odbiorczy wyposażony jest w interfejsy złączy MPO–MTP-12/APC, żebrowaną górną obudowę zapewniającą lepszą wydajność termiczną, zakres temperatur pracy od 0°C do +70°C oraz zintegrowany cyfrowy monitoring diagnostyczny (DDM) do raportowania stanu i parametrów sygnału w czasie rzeczywistym.

Zalety

Moduł nadawczo-odbiorczy BlueOptics OSFP zapewnia kompaktowe rozwiązanie dwuportowe umożliwiające obsługę dwóch kanałów 400G z jednego modułu, co zmniejsza gęstość portów i złożoność okablowania w instalacjach przełączników agregacyjnych i szkieletowych. Łączność MPO–MTP-12/APC zapewnia zgodność ze standardowym okablowaniem szkieletowym MPO wielomodowym, a żebrowana obudowa wspomaga pasywne odprowadzanie ciepła w celu niezawodnej pracy w określonym zakresie temperatur. Zintegrowany DDM oferuje ciągłe monitorowanie mocy optycznej, temperatury i napięcia zasilania, wspierając widoczność operacyjną i rozwiązywanie problemów.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł OSFP w kompatybilnym gnieździe hosta OSFP zgodnie z instrukcjami producenta przełącznika lub routera, upewniając się, że moduł jest w pełni osadzony i zatrzaśnięty. Podłącz wielomodowe kable szkieletowe MPO z końcówkami MTP-12/APC do portów modułu nadawczo-odbiorczego, dbając o zachowanie prawidłowej polaryzacji i czystość powierzchni czołowych złączy. Zweryfikuj stan łącza na urządzeniu hosta i monitoruj parametry DDM przez interfejs zarządzania, aby potwierdzić, że moc optyczna i temperatura mieszczą się w oczekiwanych zakresach przed włączeniem łącza do produkcji.

Zalecenia

Używaj światłowodu wielomodowego OM4 lub równoważnego dla odległości łącza zbliżających się do limitu 50 m, utrzymuj powierzchnie czołowe złączy MPO/MTP w czystości i stosuj odpowiednie zarządzanie kablami, aby uniknąć nadmiernego zginania. Regularnie monitoruj odczyty DDM i zapewnij odpowiedni przepływ powietrza wokół żebrowanej obudowy; eksploatuj moduł nadawczo-odbiorczy w określonym zakresie temperatur od 0°C do +70°C, aby zapewnić niezawodność.
