Osłona kablowa DELOCK 19029, poliestrowa, pomarańczowa, temp. pracy -40–150°C, długość 1000 mm

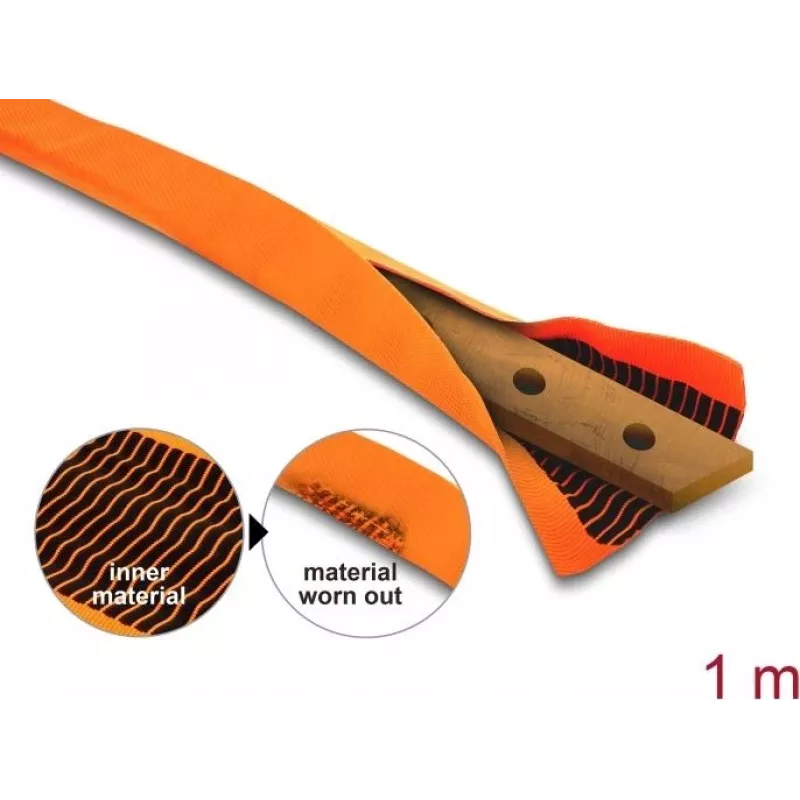

Delock 19029 to płaska, dwuwarstwowa osłona kablowa przeznaczona do ochrony przewodów i wysokonapięciowych szyn miedzianych przed ścieraniem i uszkodzeniami mechanicznymi. Wykonana z poliestru i wykończona w jasnym pomarańczowym kolorze, osłona łączy niezawodną ochronę z elastycznością i kompaktowymi wymiarami (40 x 16 mm), umożliwiając oszczędne prowadzenie przewodów. Zintegrowany wskaźnik zużycia sygnalizuje, kiedy osłona została przetarta i wymaga kontroli lub wymiany.

Zalety

Dwuwarstwowa konstrukcja zwiększa wytrzymałość mechaniczną przy zachowaniu elastyczności ułatwiającej montaż. Jasny pomarańczowy kolor poprawia widoczność podczas kontroli i konserwacji. Wbudowany wskaźnik zużycia pozwala wcześnie wykryć silne przetarcie i wymienić osłonę, zanim odsłonięty zostanie znajdujący się pod nią przewód. Osłona jest odporna na wysokie temperatury, uderzenia i ścieranie oraz spełnia uznane normy badawcze w zakresie palności i starzenia środowiskowego.

Zastosowanie

• Ochrona przewodów elektrycznych w pojazdach, maszynach i instalacjach przemysłowych
• Osłanianie wysokonapięciowych szyn miedzianych w celu zapobiegania ścieraniu i zwarciom
• Zastosowania wymagające widocznego oznakowania kabli ze względów bezpieczeństwa lub konserwacji
• Prowadzenie przewodów w ograniczonej przestrzeni, gdzie płaski profil (40 x 16 mm) jest korzystny

Kiedy może nie być odpowiednia

Osłona nie jest przeznaczona jako jedyna izolacja przewodów pod napięciem; stanowi pokrycie ochronne i powinna być stosowana wraz z odpowiednimi środkami izolacji elektrycznej, jeśli jest to wymagane. Może nie być odpowiednia, gdy ciągłe narażenie mechaniczne przekracza zweryfikowane limity ścierania lub uderzeń, lub gdy wymagana jest dodatkowa odporność chemiczna wykraczająca poza właściwości poliestru.

Kluczowe specyfikacje

• Materiał: poliester
• Kolor: pomarańczowy (jasny) z kontrastowym wskaźnikiem zużycia
• Przekrój (płaski): 40 x 16 mm
• Długość: 1000 mm
• Zakres temperatur pracy: -40 °C do 150 °C
• Odporność na ciepło: testowane zgodnie z SAE J2192, 150 °C / 3000 h bez pęknięć i kruchości
• Odporność na uderzenia: LV312-3, ≥ stopień E, 50 J
• Odporność na ścieranie: ISO 6722-1 > 500 000 cykli; SAE ARP1536B > 1 000 000 cykli
• Palność: UL 94 V0
• Starzenie pod wpływem wilgoci i temperatury: LV312, 85 °C / 85 % RH, 1000 h bez kruchości

Sposób użycia

Nasuń osłonę na przewód lub szynę wzdłuż jej długości. W przypadku szyn lub wieloprzewodowych wiązek ustaw płaską stronę odpowiednio do dostępnej przestrzeni i zabezpiecz końce osłony za pomocą odpowiednich zacisków lub opasek odpornych na wysoką temperaturę. Regularnie sprawdzaj osłonę pod kątem zużycia; gdy pomarańczowa warstwa lub zintegrowany wskaźnik zużycia stanie się widoczny, skontroluj znajdujący się pod spodem przewód i w razie potrzeby wymień osłonę, aby utrzymać ochronę.

Co wziąć pod uwagę przed zakupem

• Upewnij się, że płaski przekrój 40 x 16 mm pasuje do wiązki przewodów lub szyny z wystarczającym luzem
• Sprawdź, czy zakres temperatur pracy (-40 °C do 150 °C) odpowiada przewidywanemu środowisku
• Oceń, czy kompatybilność chemiczna poliestru jest wystarczająca przy narażeniu na oleje, paliwa lub rozpuszczalniki
• Zdecyduj, czy długość 1000 mm jest odpowiednia, czy potrzebne są odcinki o innych długościach

Zalecenia

Zamontuj osłonę wskaźnikiem zużycia na zewnątrz, aby umożliwić kontrolę wzrokową. Wymień osłonę niezwłocznie, gdy wskaźnik pokaże zużycie, aby uniknąć odsłonięcia przewodów. Zastosuj dodatkową izolację lub środki ochronne tam, gdzie wymagana jest izolacja elektryczna lub większa odporność chemiczna.
