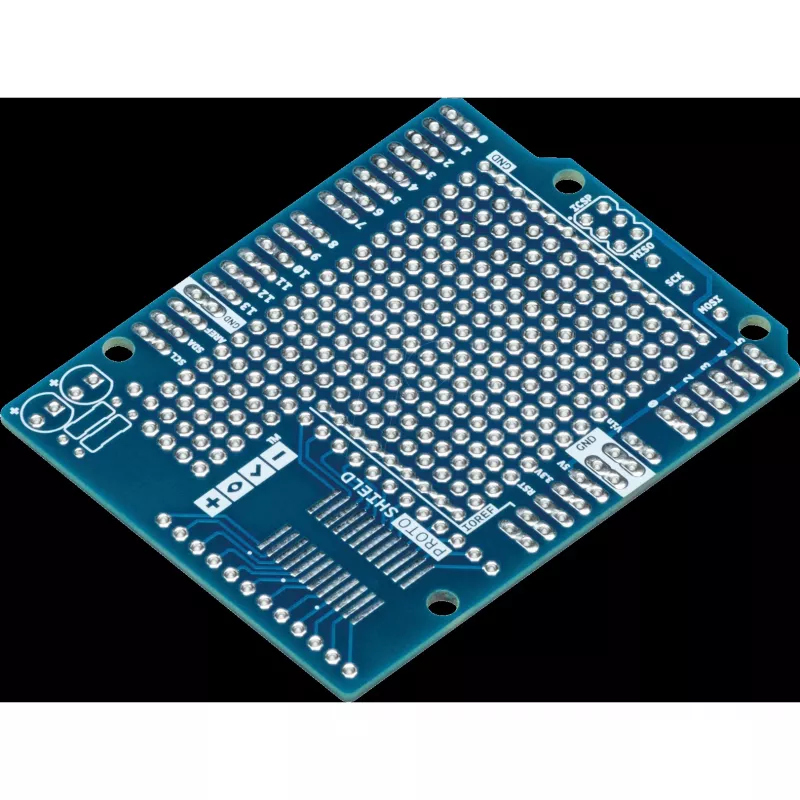

Osłona prototypowa Arduino TSX00083 do Arduino Uno ze zintegrowaną płytką stykową

Osłona prototypowa Arduino TSX00083 do Arduino Uno ze zintegrowaną płytką stykową to płyta rozszerzeń montowana na Arduino Uno, zapewniająca kompaktową, bezlutową powierzchnię do prototypowania. Osłona zawiera małą, samoprzylepną płytkę stykową i wyraźnie poprowadzony dostęp do cyfrowych i analogowych pinów Uno, umożliwiając umieszczanie komponentów i przewodów połączeniowych bezpośrednio na osłonie w celu szybkiego montażu i testowania obwodów. Konstrukcja ma na celu usprawnienie tworzenia szkiców i układów sprzętowych bez stałego lutowania.

Zalety

Osłona zapewnia natychmiastową, wbudowaną płytkę stykową, która zmniejsza potrzebę stosowania oddzielnych płytek stykowych i bałaganu z przewodami na stole warsztatowym. Złącza pinowe są wyrównane, aby umożliwić prosty dostęp do sygnałów Arduino Uno, a kompaktowa obudowa zachowuje format Uno, dodając jednocześnie uporządkowaną powierzchnię do prototypowania. Taka konfiguracja umożliwia szybsze iterowanie obwodów i łatwiejsze debugowanie szkiców poprzez umieszczenie komponentów blisko mikrokontrolera i zachowanie czytelnych połączeń.

Zastosowanie

• Szybkie prototypowanie obwodów czujników i elementów wykonawczych z Arduino Uno
• Ćwiczenia edukacyjne i demonstracje klasowe z prostymi konstrukcjami elektronicznymi
• Testowanie i debugowanie szkiców Arduino z tymczasowymi układami komponentów
• Małoskalowe prototypowanie na płytce stykowej przy ograniczonej przestrzeni na biurku

Kluczowe specyfikacje

• Format kompatybilny ze złączami i obudową Arduino Uno
• Zintegrowana, samoprzylepna bezlutowa płytka stykowa do umieszczania komponentów
• Wyprowadzenie pinów cyfrowych i analogowych na złącza pinowe do bezpośredniego okablowania
• Kompaktowa, niskoprofilowa konstrukcja układana na wierzchu Arduino Uno
• Odpowiednia dla komponentów przewlekanych i przewodów połączeniowych

Sposób użycia

Aby użyć osłony, wyrównaj ją i wciśnij na piny złącza Arduino Uno, tak aby złącza pewnie się połączyły. Umieść komponenty i przewody połączeniowe w zintegrowanej płytce stykowej i podłącz je do odpowiednich złączy pinowych odpowiadających pinom cyfrowym i analogowym Uno. Zasil Arduino Uno przez USB lub zewnętrzne źródło i wgrywaj szkice jak zwykle; bezlutowy układ umożliwia szybkie zmiany okablowania i rozmieszczenia komponentów podczas testowania iteracyjnego.

Zalecenia

Aby zapewnić niezawodne połączenia, unikaj umieszczania ciężkich komponentów bezpośrednio na samoprzylepnej płytce stykowej i używaj krótkich przewodów połączeniowych do linii sygnałowych. Podczas testowania modułów o dużym poborze prądu sprawdź limity mocy Arduino i w razie potrzeby użyj zewnętrznego zasilacza. Utrzymuj okablowanie w porządku, aby zmniejszyć szumy i ułatwić debugowanie.
