Osprzęt uziemiający Rittal 2412.216, wykończenie metaliczne, wysokość 200 mm

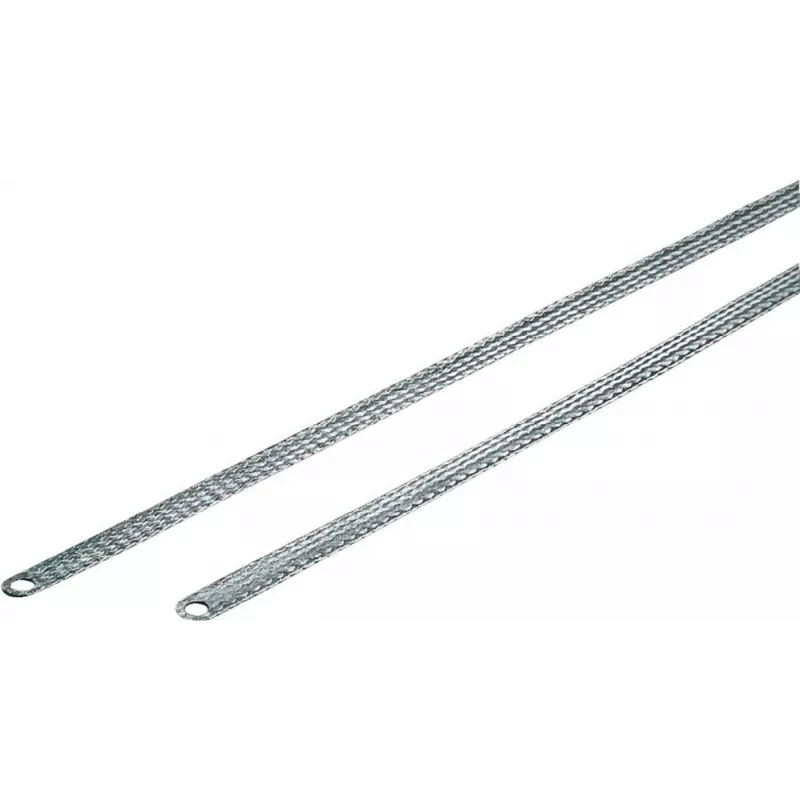

Osprzęt uziemiający Rittal 2412.216 w wykończeniu metalicznym o wysokości 200 mm to dedykowany komponent do wyrównywania potencjałów i uziemienia ochronnego w obudowach elektrycznych i szafach sterowniczych. Wykonana z miedzi cynowanej taśma uziemiająca dostarczana jest z wprasowanymi pierścieniami stykowymi i zapewnia połączenie przewodności elektrycznej z elastycznością mechaniczną. Konstrukcja wspiera solidne punkty mocowania wewnątrz paneli przemysłowych i komercyjnych, gdzie wymagane są niezawodne połączenia uziemiające.

Zalety

Konstrukcja z miedzi cynowanej zapewnia niską rezystancję elektryczną i ochronę przed korozją, co gwarantuje długotrwałą wydajność. Wprasowane pierścienie stykowe zapewniają bezpieczne i powtarzalne punkty połączeniowe, które upraszczają instalację i konserwację. Elastyczna konstrukcja taśmy przeciwdziała efektom wypierania prądu przy wysokich częstotliwościach, poprawiając ekranowanie i ciągłość uziemienia w środowiskach narażonych na zakłócenia elektryczne. Jej metaliczne wykończenie i standardowa wysokość 200 mm sprawiają, że jest kompatybilna z typowymi układami szaf i rozwiązaniami montażowymi.

Zastosowanie

Kluczowe parametry

Sposób użycia

Zamocuj osprzęt uziemiający w odpowiednim punkcie uziemiającym wewnątrz szafy, używając kompatybilnych elementów złącznych i upewnij się, że powierzchnia styku jest czysta i przewodząca. Użyj wprasowanych pierścieni stykowych do podłączenia końcówek kablowych lub połączeń śrubowych, dokręcając z momentem obrotowym określonym przez producenta panelu lub zacisku. Poprowadź taśmę tak, aby zminimalizować naprężenia mechaniczne i uniknąć ostrych zagięć, które mogłyby zmniejszyć elastyczność lub uszkodzić przewód. Po instalacji zweryfikuj ciągłość za pomocą odpowiedniego testera, aby potwierdzić niskooporowe połączenie z uziemieniem ochronnym.

Zalecenia

Przed instalacją sprawdź powierzchnie stykowe pod kątem farby, utlenienia lub zanieczyszczeń i usuń wszelkie przeszkody w kontakcie metal-metal. Dobierz elementy złączne i ustawienia momentu obrotowego odpowiednie dla miedzi cynowanej, aby uniknąć nadmiernego ściśnięcia pierścieni stykowych. W środowiskach o dużych zakłóceniach elektrycznych zastosuj wiele punktów uziemienia lub zapewnij krótkie, bezpośrednie trasy taśmy, aby poprawić wydajność przy wysokich częstotliwościach.
