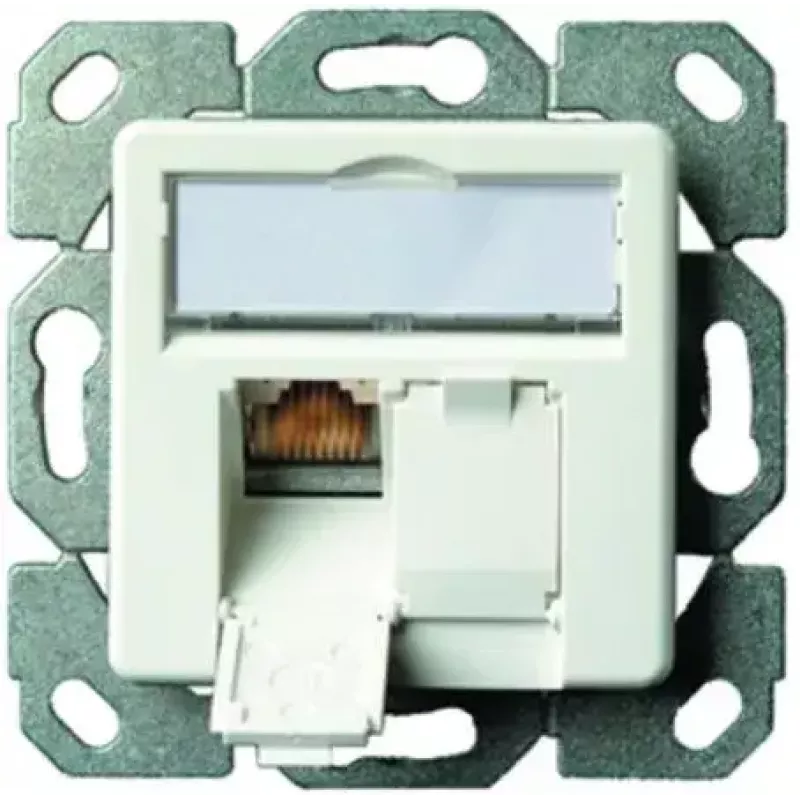

Outlet Box Telegärtner J00020A0500 biały

Puszka przyłączeniowa Telegärtner J00020A0500 to w pełni ekranowana obudowa połączeniowa przeznaczona do transmisji Cat.6A zgodnie z ISO/IEC 11801 i EN 50173-1. Dzięki białemu wykończeniu i kompaktowej głębokości montażu puszka zapewnia bezpieczny 360° styk ekranowania i odciążenie naprężeń za pomocą oddzielnych zacisków śrubowych dla płaszcza kabla i ekranu. Przystosowana jest do montażu poziomego lub pionowego w kanałach kablowych i umożliwia elastyczne prowadzenie kabli w różnych kierunkach, co pozwala ograniczyć różnorodność zapasów.

Zalety

Puszka ta zapewnia pełne ekranowanie dla lepszej kompatybilności elektromagnetycznej i obsługuje poziomy wydajności Cat.6A. Konstrukcja umożliwia okablowanie ze wszystkich kierunków w krokach co 8x45° i oferuje opcje wtykowego połączenia uziemienia we wszystkich czterech narożnikach zgodnie z normą DIN 46342-1. Odłączana pionowa szyna mocująca i niska głębokość montażu pozwalają na instalację w podpodłogowych puszkach montażowych i w podłodze. Puszka przyjmuje zarówno złącza 6-stykowe (RJ11/12), jak i 8-stykowe (RJ45) z zabezpieczeniem przed nadmiernym zginaniem i może być łączona z wieloma programami pokryw; przezroczyste, podnoszone pole etykiety można zamontować dodatkowo.

Zastosowanie

• Gniazda sieciowe Cat.6A w okablowaniu biurowym i danych
• Instalacje ekranowane wymagające lepszej odporności EMC
• Instalacje podpodłogowe i w podłodze z ograniczoną głębokością
• Środowiska potrzebujące elastycznych kierunków wejścia kabli i opcji uziemienia

Kluczowe specyfikacje

• Wydajność transmisji: Cat.6A zgodnie z ISO/IEC 11801 i EN 50173-1
• Pełna konstrukcja ekranowana z 360° stykiem ekranowania
• Wejście kablowe konfigurowalne w krokach co 8x45°; montaż poziomy lub pionowy
• Opcja wtykowego połączenia uziemienia we wszystkich czterech narożnikach (DIN 46342-1; 6,3 mm)
• Kompatybilność ze złączami 6-stykowymi (RJ11/12) i 8-stykowymi (RJ45)
• Odłączana pionowa szyna mocująca do montażu podpodłogowego
• Kolor biały; MPN: J00020A0500; EAN: 4018359362959

Instrukcja użytkowania

Umieść puszkę w żądanej orientacji poziomej lub pionowej w kanale kablowym lub podpodłogowej puszce montażowej. Wprowadź ekranowany kabel do puszki z wybranego kierunku, korzystając z pozycji wejściowych 8x45°, i zamocuj zewnętrzną izolację i ekran za pomocą zacisków śrubowych, aby zapewnić 360° styk ekranowania i odciążenie naprężeń. Podłącz wewnętrzne złącze (RJ45 lub RJ11/12 zgodnie z potrzebami) i w razie potrzeby podłącz wtykowe połączenie uziemienia w jednym z czterech punktów narożnych. Zamontuj odpowiednią płytkę pokrywową lub pokrywę z programu osprzętu i opcjonalnie zamontuj dodatkowo przezroczyste, podnoszone pole etykiety.

Zalecenia

Stosować z prawidłowo zakończonym ekranowanym kablem skręcanym Cat.6A i upewnić się, że ekranowanie jest ciągłe i prawidłowo podłączone, aby zachować określoną wydajność transmisji i ochronę EMC. Sprawdzić kompatybilność złącza (6-stykowe lub 8-stykowe) i przestrzegać lokalnych norm instalacyjnych dotyczących uziemienia i montażu w podłodze.
