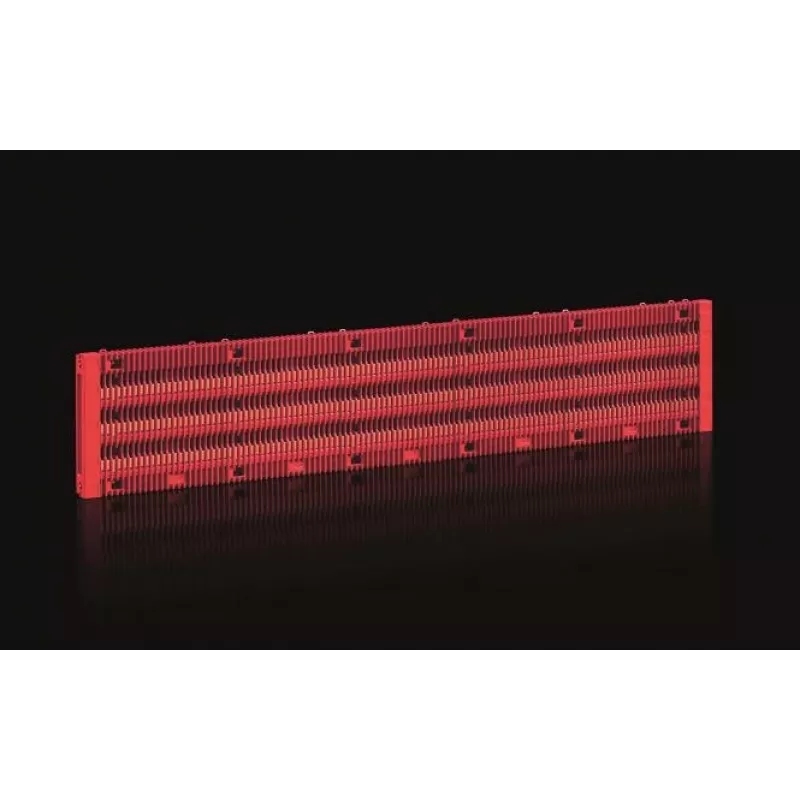

Płyta Rittal RiLineX Board 3p RX 9360024 60mm z szynami zbiorczymi 30x5mm B

W rozdzielnicach niskiego napięcia i sterowniczych osiągnięcie niezawodnej dystrybucji energii bez skomplikowanego okablowania i nadmiernego zużycia miejsca jest stałym wyzwaniem. Płyta Rittal RiLineX Board 3p RX 9360024 rozwiązuje ten problem, integrując trzy miedziane szyny zbiorcze 30 x 5 mm w kompaktowej płycie o szerokości 60 mm, umożliwiając bezpośredni montaż w systemach szyn zbiorczych RiLineX. Płyta ta upraszcza budowę jednostek dystrybucji energii, skracając czas instalacji i potencjalne błędy w okablowaniu, zachowując jednocześnie wysoką zdolność przewodzenia prądu do 630 A.

Dla kogo jest przeznaczona

Ta płyta z szynami zbiorczymi jest przeznaczona dla konstruktorów rozdzielnic, inżynierów elektryków i integratorów systemów, którzy projektują i montują rozdzielnice niskiego napięcia zgodnie z IEC 61439. Nadaje się do zastosowań wymagających trójbiegunowego szkieletu dystrybucji energii w obudowach RiLineX, takich jak przemysłowe panele sterownicze, zasilacze maszyn i tablice dystrybucyjne infrastruktury budynkowej.

Główne cechy

• Zintegrowany trójbiegunowy system szyn zbiorczych z miedzianymi szynami 30 x 5 mm
• Kompaktowa szerokość systemu 60 mm dla oszczędności miejsca
• Bezpośredni montaż w systemach szyn zbiorczych RiLineX bez dodatkowych adapterów
• Znamionowe napięcie robocze do 690 V AC
• Zdolność przewodzenia prądu do 630 A w zależności od konfiguracji
• Podstawa i izolatory wykonane z poliamidu (PA) w kolorze jasnoszarym RAL 7035
• Stopień ochrony IP00, odpowiedni do montażu wewnątrz obudów
• Zgodność z IEC 61439 dla rozdzielnic niskiego napięcia

Specyfikacje

• Typ produktu: Płyta systemu szyn zbiorczych
• Seria systemu: RiLineX
• Liczba biegunów: 3
• Wymiary szyn zbiorczych: 30 x 5 mm
• Szerokość systemu: 60 mm
• Znamionowe napięcie robocze (AC): 690 V
• Materiał szyn zbiorczych: Miedź
• Typ montażu: Bezpośredni montaż w systemach szyn zbiorczych RiLineX
• Stopień ochrony: IP00
• Zgodność z normami: IEC 61439
• Materiał obudowy/podstawy: Poliamid (PA)
• Kolor (izolatory/podstawa): RAL 7035 (Jasnoszary)
• Zdolność przewodzenia prądu (szyna zbiorcza): Do 630 A (w zależności od konfiguracji)

Wskazówki

Podczas integracji tej płyty należy upewnić się, że otaczająca obudowa zapewnia odpowiednią ochronę przed bezpośrednim kontaktem, ponieważ sama płyta ma stopień ochrony IP00. Sprawdź ustawienia momentu dokręcania szyn zbiorczych zgodnie z instrukcją montażu RiLineX, aby utrzymać niezawodne połączenia elektryczne. W przypadku zastosowań o wyższym prądzie należy rozważyć równoległe płyty lub zweryfikować współczynniki obciążenia w zależności od temperatury otoczenia i wentylacji obudowy.
