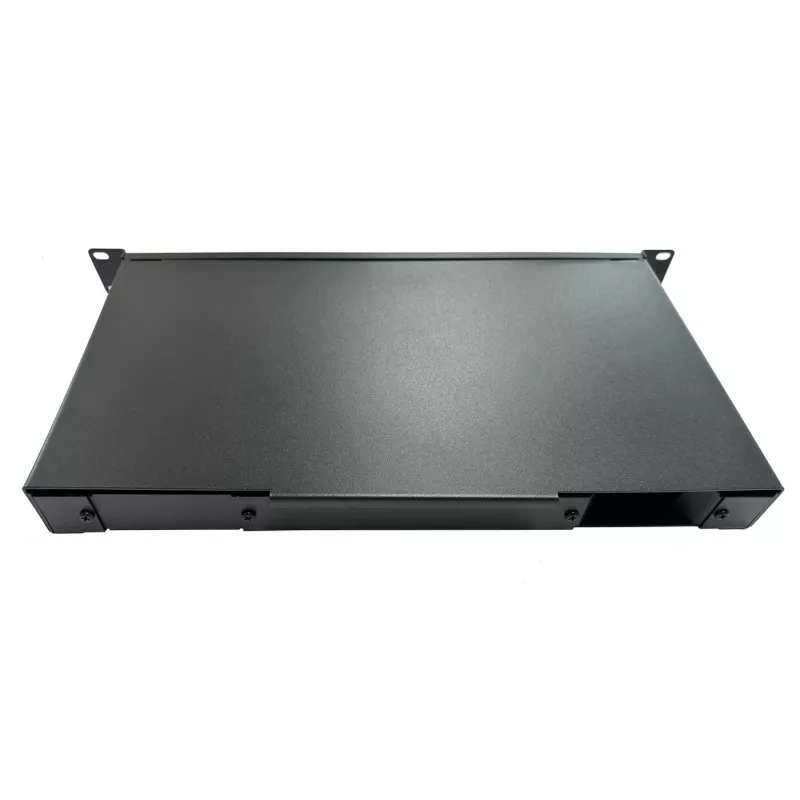

Panel krosowy Lanview LVO233845 1U

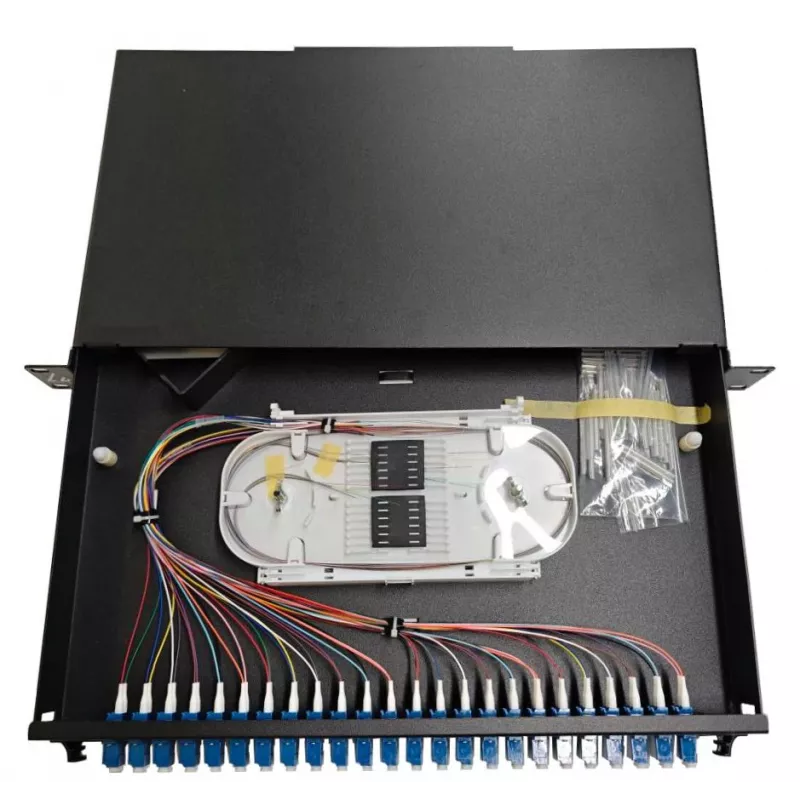

Panel krosowy światłowodowy Lanview LVO233845 to 19" 1U panel przeznaczony do zorganizowanego zarządzania światłowodami w szafie rack. Obsługuje do 24 adapterów LC dupleks lub 24 SC simplex i jest dostarczany z 24 adapterami LC dupleks jednomodowymi oraz 48 pre-mountowanymi pigtailami w kasetach spawów. Panel wykonany jest z trwałej czarnej stali i posiada wiele punktów wejścia kabli oraz wzmocnioną odciążenie odpowiednie do instalacji z włóknem dmuchanym.

Zalety

Ten panel krosowy 1U zapewnia kompaktowy, standardowy format 19" do efektywnego wykorzystania szafy i przejrzystego prowadzenia światłowodów. Posiada cztery okrągłe wloty Ø20 mm kompatybilne z połączeniami gwintowanymi PG oraz dwa prostokątne wloty 80 x 34 mm z zaślepkami, umożliwiające elastyczne wprowadzanie kabli. Gumowana odciążenie zmniejsza naprężenia mechaniczne na włóknach, a wbudowane uchwyty na kasety spawów oraz wycięcia do zarządzania kablami pozwalają na bezpieczne mocowanie kabli za pomocą opasek lub rzepów.

Zastosowanie

• Zarządzanie światłowodami w szafach rack w centrach danych i serwerowniach
• Terminacja i dystrybucja szkieletowych kabli światłowodowych
• Instalacje z włóknem dmuchanym wymagające wzmocnionego odciążenia
• Środowiska wykorzystujące połączenia jednomodowe SC simplex lub LC dupleks

Kluczowe specyfikacje

• Model: Lanview LVO233845
• Format: 19" 1U do montażu w szafie rack
• Pojemność adapterów: do 24 SC simplex lub 24 LC dupleks
• Dostarczone adaptery: 24 x LC dupleks jednomodowe
• Pre-mountowane pigtaile: 48 w kasetach spawów
• Wloty kablowe: 4 × Ø20 mm (kompatybilne z PG) i 2 × 80 × 34 mm prostokątne z zaślepkami
• Odciążenie: gumowane, odpowiednie do włókna dmuchanego
• Materiał/kolor: stal, czarny
• Wymiary (ok.): 420 mm szerokość × 36 mm głębokość × 245 mm wysokość
• Waga: 3,5–3,6 kg

Sposób użycia

Zamontuj panel krosowy w standardowej szafie 19" wykorzystując przestrzeń 1U. Zainstaluj kasety spawów w przeznaczonych do tego uchwytach i zabezpiecz pre-mountowane pigtaile. Zakończ przychodzące kable przez wybrane wloty i zamocuj za pomocą odpowiednich złączek PG lub usuń zaślepki dla wlotów prostokątnych. Poprowadź światłowody korzystając z wbudowanych wycięć do zarządzania kablami i zabezpiecz je opaskami kablowymi lub rzepami, aby zachować promień gięcia i odciążyć włókna. Podłącz kable krosowe do przednich adapterów LC lub SC w celu utworzenia połączeń sieciowych.

Zalecenia

Podczas instalacji upewnij się co do typów złączy (LC dupleks vs SC simplex) i postępuj zgodnie z procedurami ESD oraz czyszczenia światłowodów. Zachowaj minimalne promienie gięcia dla włókien jednomodowych i używaj gumowanego odciążenia dla instalacji z włóknem dmuchanym, aby zapobiec uszkodzeniom i utracie sygnału.
