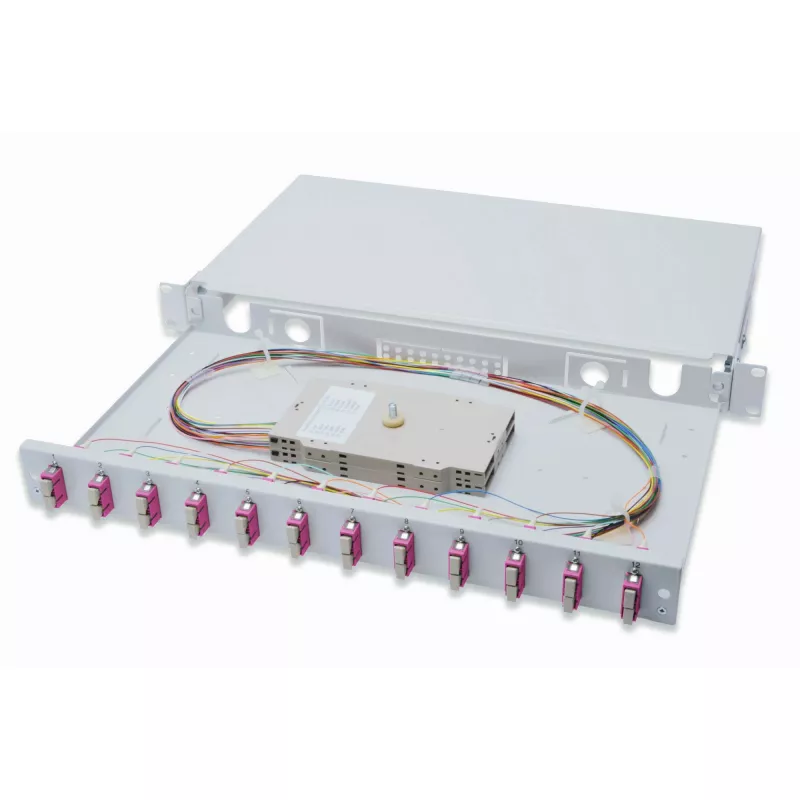

Panel zarządzania kablami Digitus DN-96321-4

Puszka spawów światłowodowych Digitus DN-96321-4 to 1U panel zarządzania kablami wykonany z wytrzymałej stali o szarym wykończeniu, zaprojektowany do uporządkowanego zakończania i spawania włókien wielomodowych OM4. Jest wyposażony w 12 adapterów SC duplex i zawiera kasetę spawów, kolorowe pigtaile i złącza, zapewniając kompaktowe rozwiązanie do montażu w szafie rack dla uporządkowanego prowadzenia włókien i konserwacji w obudowach 19".

Zalety

Ta 1U puszka spawów łączy stalową obudowę z fabrycznie zainstalowanymi adapterami SC DX oraz dołączoną kasetą spawów, co upraszcza instalację i chroni spawy. Kolorowe pigtaile umożliwiają natychmiastową identyfikację poszczególnych włókien, a dołączone złącza i kompatybilny z szafami rack rozmiar 19" zapewniają zgodność ze standardowymi szafami serwerowymi. Szare wykończenie nadaje neutralny wygląd odpowiedni do środowisk komercyjnych i mieszkaniowych.

Przeznaczenie

• Zakończenia włókien w centrach danych i szafach serwerowych
• Pomieszczenia telekomunikacyjne i panele krosowe
• Instalacje okablowania strukturalnego w budynkach komercyjnych i mieszkalnych
• Środowiska wymagające uporządkowanych połączeń wielomodowych OM4

Kluczowe specyfikacje

• Model: Digitus DN-96321-4
• Format: 1U, do montażu w szafie rack 19"
• Materiał: Stal, szare wykończenie
• Typ złącza: 12 x SC duplex (SC DX)
• Typ włókna: Wielomodowe OM4
• Dołączone komponenty: Kaseta spawów, kolorowe pigtaile, złącza
• MPN: DN-96321-4
• EAN: 4016032325796

Sposób użycia

Zamontuj puszkę spawów w szafie rack 19" wykorzystując przestrzeń 1U. Doprowadź przychodzące kable światłowodowe do jednostki i zabezpiecz je, korzystając z dostępnych punktów zarządzania kablami. Wykonaj spawy włókien wewnątrz dostarczonej kasety spawów, aby chronić włókna, a następnie podłącz kolorowe pigtaile do adapterów SC duplex. Użyj dołączonych złączy tam, gdzie wymagane są połączenia szeregowe. Zamknij panel i opisz porty w razie potrzeby, aby ułatwić identyfikację i przyszłą konserwację.

Zalecenia

Obchodź się z włóknami wielomodowymi OM4 ostrożnie podczas prowadzenia i spawania, aby uniknąć mikrozgięć i utraty sygnału. Przed podłączeniem pigtaili do adapterów użyj odpowiednich narzędzi do czyszczenia włókien. Upewnij się, że promienie gięcia kabli są zgodne z wytycznymi producenta i udokumentuj przypisania portów po instalacji.
