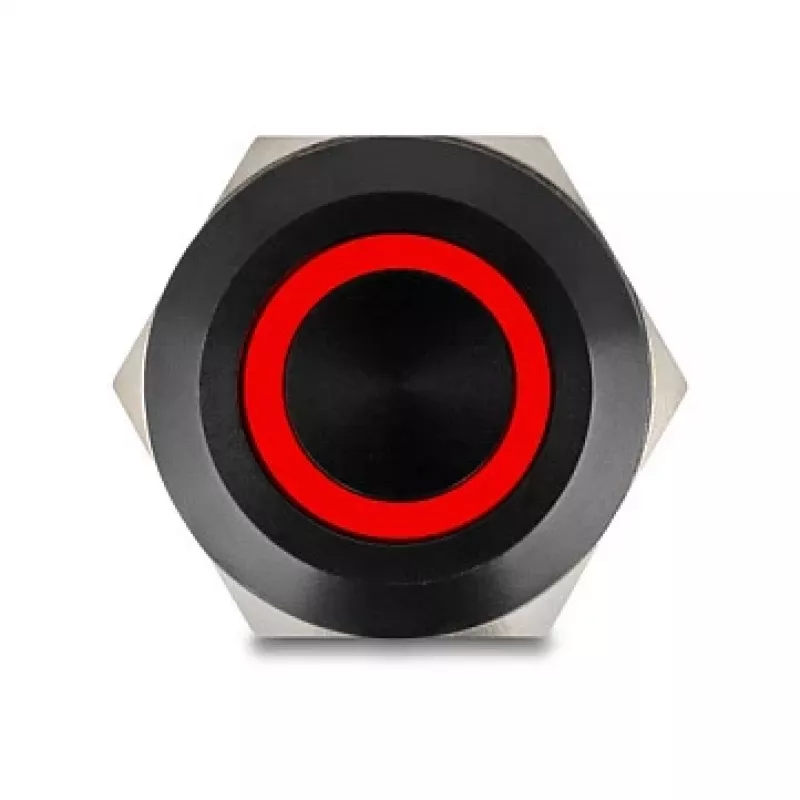

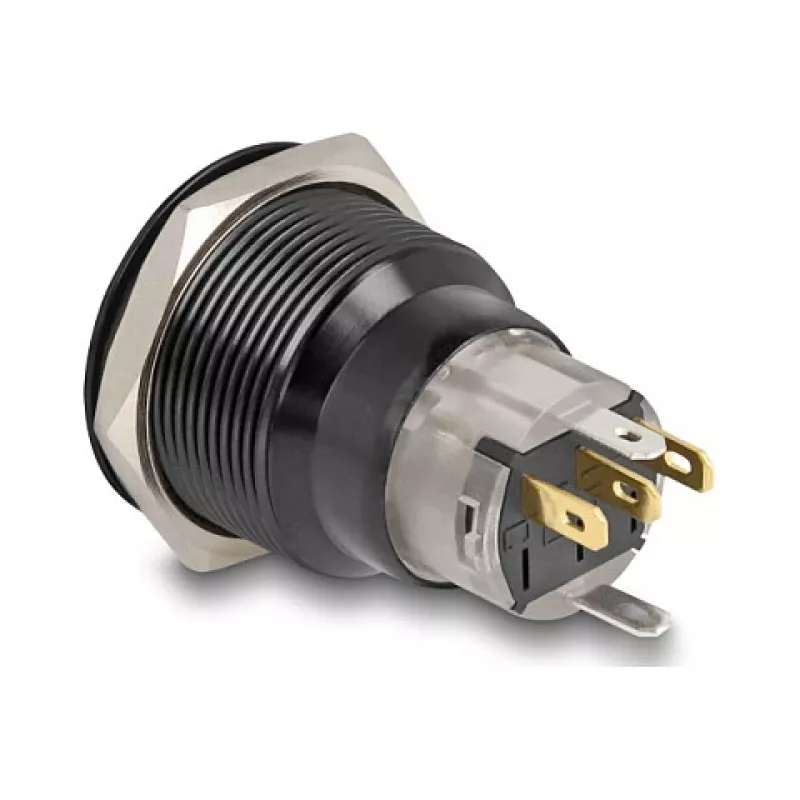

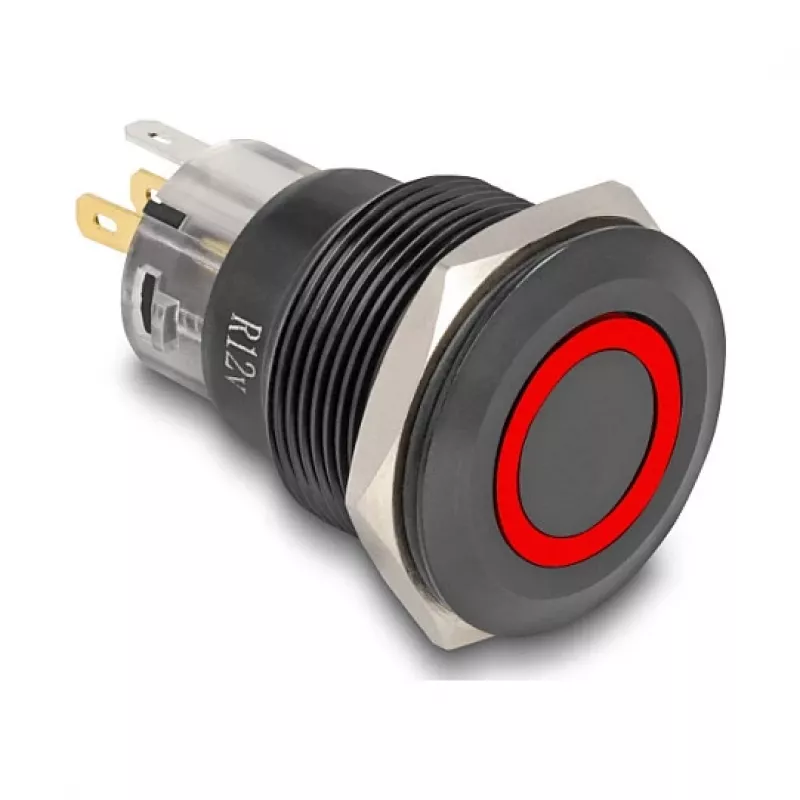

Panelowy przycisk przełącznikowy DELOCK 22015 22 mm, 12 V, 5 zacisków lutowniczych

DELOCK 22015 to panelowy przycisk przełącznikowy o średnicy 22 mm przeznaczony do systemów 12 V. Przełącznik zapewnia kompaktowy interfejs mechaniczny z pięcioma zaciskami lutowniczymi, które umożliwiają elastyczne okablowanie i stabilne połączenia elektryczne. Nadaje się do stosowania w panelach sterowniczych, elektronice DIY oraz instalacjach akcesoriów samochodowych, gdzie wymagany jest mały, niezawodny element przełączający chwilowy lub stabilny.

Zalety

Urządzenie łączy standardową średnicę montażową 22 mm z pięcioma zaciskami lutowniczymi, aby wspierać popularne schematy połączeń i łatwą integrację z istniejącymi obwodami. Jego konstrukcja ma na celu utrzymanie bezpiecznych połączeń lutowanych i prostego montażu w panelu. Znamionowe napięcie robocze przełącznika wynoszące 12 V sprawia, że jest on kompatybilny z wieloma zastosowaniami pojazdowymi i niskonapięciowymi urządzeniami elektronicznymi.

Odpowiedni do

• Panele sterownicze i zestawy wskaźników
• Akcesoria samochodowe i elementy sterowania na desce rozdzielczej
• Elektronika DIY i projekty hobbystyczne
• Prototypowanie i małoskalowe zespoły elektryczne

Kluczowe dane techniczne

• Średnica montażowa: otwór w panelu 22 mm
• Napięcie znamionowe: 12 V DC
• Typ zacisków: zaciski lutownicze (5 zacisków)
• Działanie: mechaniczne przełączanie przyciskiem
• Materiał korpusu i czoła: kombinacja metalu i tworzywa sztucznego do użytku panelowego (typowa konstrukcja producenta)
• Sposób podłączenia: lutowanie dla stałego okablowania

Jak używać

Przygotuj otwór o średnicy 22 mm w panelu i włóż przełącznik od przodu. Zabezpiecz przełącznik zgodnie z konstrukcją do montażu panelowego, upewniając się, że ramka przylega płasko, a mocowanie mechaniczne jest dokręcone, aby zapobiec ruchom. Użyj lutownicy i odpowiedniego lutowia, aby podłączyć przewody do pięciu zacisków lutowniczych, postępując zgodnie ze schematem połączeń wymaganym dla Twojej aplikacji (np. pojedynczy styk, lampka sygnalizacyjna lub układy wielostykowe). Sprawdź wszystkie połączenia, a następnie przetestuj przełącznik przy 12 V, aby potwierdzić prawidłowe działanie przed końcowym montażem.

Zalecenia

Dla niezawodnej pracy używaj przełącznika w określonym zakresie 12 V i unikaj narażania na napięcia lub prądy wykraczające poza jego znamionowe wartości. Podczas lutowania zapewnij odpowiednie zarządzanie ciepłem, aby zapobiec uszkodzeniu zacisków i otaczających komponentów. W zastosowaniach samochodowych zabezpiecz okablowanie przed naprężeniami i chroń odsłonięte połączenia przed wilgocią i wibracjami.
