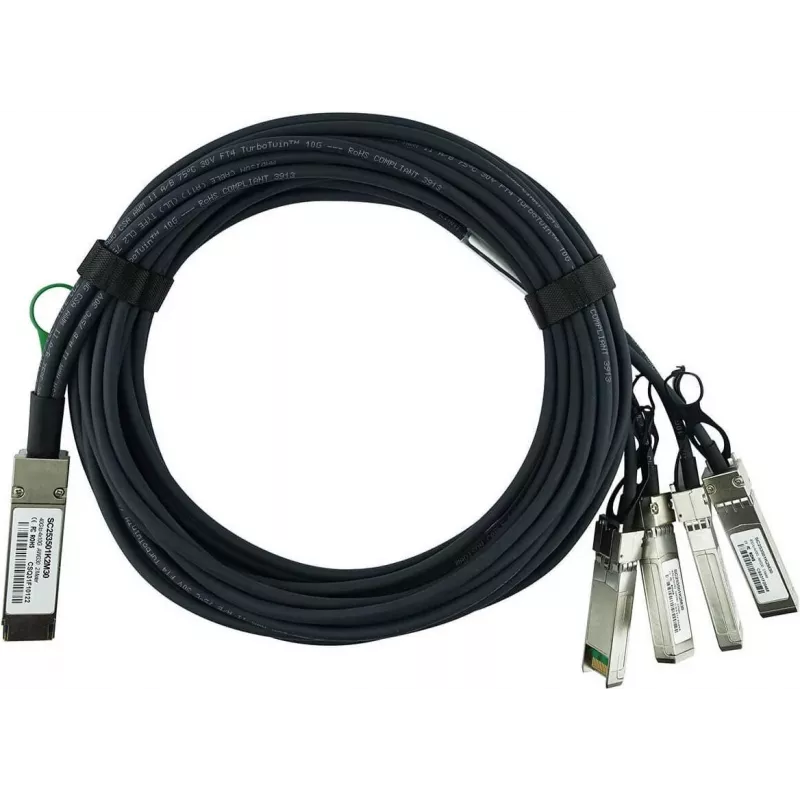

Pasywny kabel miedziany DAC CBO QSFP-4SFP10G-CU1M 1 m do połączeń QSFP z 4×SFP+

Pasywny kabel miedziany DAC CBO QSFP-4SFP10G-CU1M o długości 1 m to zestaw bezpośredniego połączenia miedzianego zaprojektowany do rozdzielenia pojedynczego portu QSFP na cztery porty SFP+ w celu realizacji połączeń o krótkim zasięgu i dużej gęstości. Kabel zapewnia połączenie o niskich opóźnieniach bez konieczności stosowania transceiverów optycznych, co czyni go odpowiednim do przełączników top-of-rack, przełączników agregacyjnych i łączy dosyłowych serwerów w środowiskach centrów danych i szaf rack. Stała konstrukcja miedziana zapewnia niezawodną transmisję sygnału elektrycznego na odległość jednego metra, jednocześnie zmniejszając pobór mocy w porównaniu z aktywnymi rozwiązaniami optycznymi.

Zalety

Ten pasywny kabel DAC umożliwia prostą instalację bez konieczności konfiguracji ani dodatkowych modułów, co pozwala na szybkie wdrożenie w istniejących infrastrukturach sieciowych. Zintegrowane okablowanie QSFP do 4×SFP+ zmniejsza złożoność adapterów portów i oszczędza miejsce w szafie rack dzięki wyeliminowaniu oddzielnych transceiverów. Pasywna konstrukcja obniża zużycie energii i generowanie ciepła w porównaniu z rozwiązaniami optycznymi, zachowując jednocześnie niskie opóźnienia dla wymagającego ruchu między przełącznikami oraz między przełącznikami a serwerami.

Zastosowanie

• Połączenia między przełącznikami top-of-rack i agregacyjnymi
• Łącza dosyłowe serwerów do przełączników z portami QSFP i SFP+
• Połączenia o krótkim zasięgu i dużej gęstości w centrach danych i szafach sieciowych
• Łącza między przełącznikami o niskich opóźnieniach i klastrowanie

Kluczowe specyfikacje

• Typ złącza: wtyk QSFP na cztery wtyki SFP+
• Typ kabla: pasywny bezpośredni kabel miedziany (DAC)
• Długość: 1 metr
• Obsługiwane łącze: QSFP do czterech niezależnych kanałów 10 Gbps SFP+
• Opóźnienie: niskie opóźnienie elektryczne odpowiednie do połączeń o krótkim zasięgu
• Zasilanie: pasywna konstrukcja o obniżonym poborze mocy w porównaniu z modułami optycznymi
• Typowe środowisko użytkowania: szafy rack w centrach danych i pomieszczenia sprzętu sieciowego

Sposób użycia

Zainstaluj pasywny kabel DAC, wkładając końcówkę QSFP do portu QSFP urządzenia źródłowego i podłączając każdą z czterech końcówek SFP+ do odpowiednich portów SFP+ w urządzeniu docelowym. Upewnij się, że oba urządzenia są wyłączone lub obsługują hot-plugging zgodnie z instrukcjami producenta przed włożeniem lub wyjęciem. Nie jest wymagana konfiguracja transceivera; po podłączeniu urządzenia powinny wykryć łącza elektryczne i zestawić kanały 10 Gbps zgodnie z możliwościami sprzętu. Zweryfikuj stan łącza i prędkość w interfejsie zarządzania przełącznika lub serwera.

Zalecenia

Kabel należy stosować do połączeń na krótkie odległości, na poziomie szafy rack, do 1 m; unikaj prowadzenia go przez długie korytka kablowe lub między alejkami. Potwierdź kompatybilność urządzeń hosta z pasywnymi zestawami miedzianymi QSFP-na-4×SFP+ i postępuj zgodnie z wytycznymi dostawcy dotyczącymi obsługi hot-plug, promienia gięcia i przepływu powietrza, aby zachować integralność sygnału i niezawodność sprzętu.
