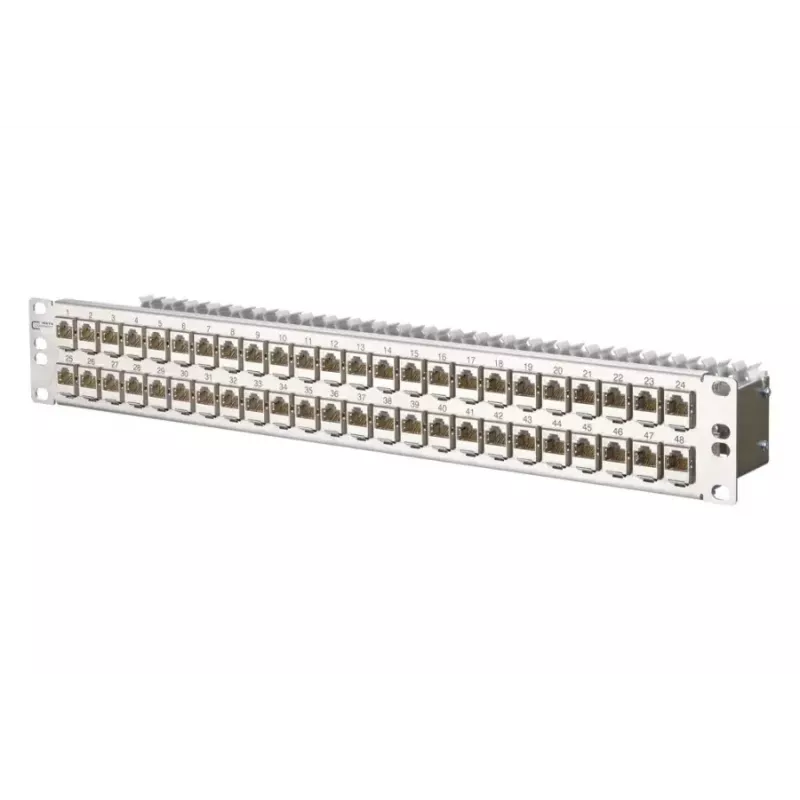

Patch panel METZ CONNECT 130924-E 1.5U

Patch panel METZ CONNECT 130924-E 1.5U to 19-calowa ramka modułowa ze stali nierdzewnej mieszcząca 48 pojedynczych modułów E‑DAT, przeznaczona do okablowania strukturalnego w sieciach wysokoprędkościowych. Został przetestowany pod kątem komponentów i certyfikowany zgodnie z odpowiednimi normami branżowymi dla wydajności Cat.6A oraz obsługuje testowanie łączy do 500 MHz. Panel jest przeznaczony do instalacji wymagających 10 GBit Ethernet, zdalnego zasilania (PoE, PoE+ i UPoE) oraz kompatybilności z HDBaseT.

Zalety

W pełni ekranowana konstrukcja ze stali nierdzewnej zapewnia mechaniczną wytrzymałość i ochronę elektromagnetyczną. Komponenty posiadają certyfikat GHMT i spełniają wymagania klasy EA normy ISO/IEC 11801 oraz norm pokrewnych. Zintegrowane wsporniki do prowadzenia kabli, opcjonalne odciążenie naciągu i dołączony 30 cm kabel uziemiający ułatwiają instalację i uziemienie. Panel akceptuje przewody miedziane jednodrutowe i wielodrutowe oraz wykorzystuje 8‑krotne złącza szczelinowe (IDC) do niezawodnych zakończeń.

Odpowiednie do

• Sieci 10 GBit Ethernet (IEEE 802.3an)
• Wdrożeń Power over Ethernet (PoE, PoE+, UPoE)
• Dystrybucji sygnałów HDBaseT
• Szkieletowych instalacji okablowania strukturalnego i szaf centrów danych

Kluczowe dane techniczne

• Producent: BTR (model METZ CONNECT 130924-E)
• Format: 19" 1,5U ramka modułowa ze stali nierdzewnej z 48 modułami E‑DAT
• Kategoria: Cat.6A, Klasa EA
• Testowana częstotliwość łącza: do 500 MHz
• Obsługiwana przepustowość: do 10 Gbit/s
• Obsługiwane przewody: jednodrutowe AWG 26/1 – 22/1 i wielodrutowe AWG 26/7 – 22/7
• Zakończenie: 8‑krotne złącze szczelinowe BTR (IDC)
• Przydział par: T568A lub T568B
• Uziemienie: Śruba uziemiająca M6 x 10 z nakrętką i podkładką zabezpieczającą; w zestawie kabel uziemiający 30 cm

Sposób użycia

Zamontować patch panel w szafie 19-calowej, wykorzystując miejsce 1,5U. Doprowadzić kable poziome do wbudowanych wsporników i w razie potrzeby zamocować opcjonalne odciążenie naciągu. Zakończyć każdą parę na 8‑krotnym złączu szczelinowym BTR zgodnie z wybranym standardem okablowania (T568A lub T568B). Upewnić się, że ekran panelu jest podłączony do systemu uziemienia szafy za pomocą dostarczonej śruby uziemiającej M6 i dołączonego 30 cm kabla uziemiającego. Po zakończeniu zakończeń oznaczyć porty według potrzeb i zweryfikować łącza testerem zgodnym z Cat.6A do 500 MHz.

Zalecenia

Po instalacji użyć odpowiedniego sprzętu testującego do certyfikacji wydajności Cat.6A oraz zapewnić prawidłowe uziemienie i ciągłość ekranu dla optymalnej kompatybilności elektromagnetycznej i działania PoE. Przestrzegać najlepszych praktyk okablowania, takich jak ograniczenie rozkręcania par w punktach zakończeń i oddzielanie wiązek kabli od silnych źródeł elektromagnetycznych.
