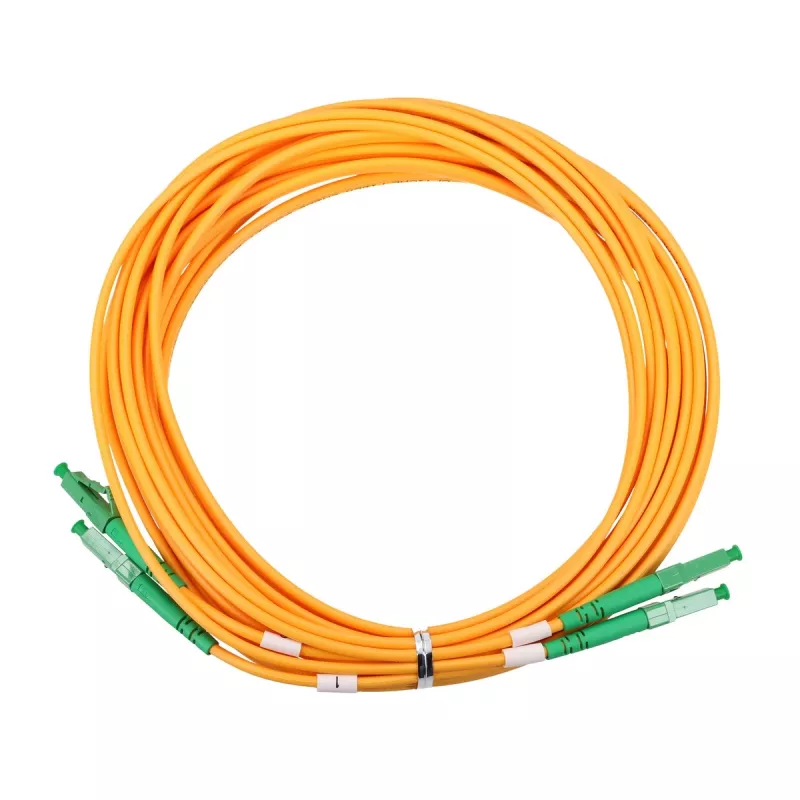

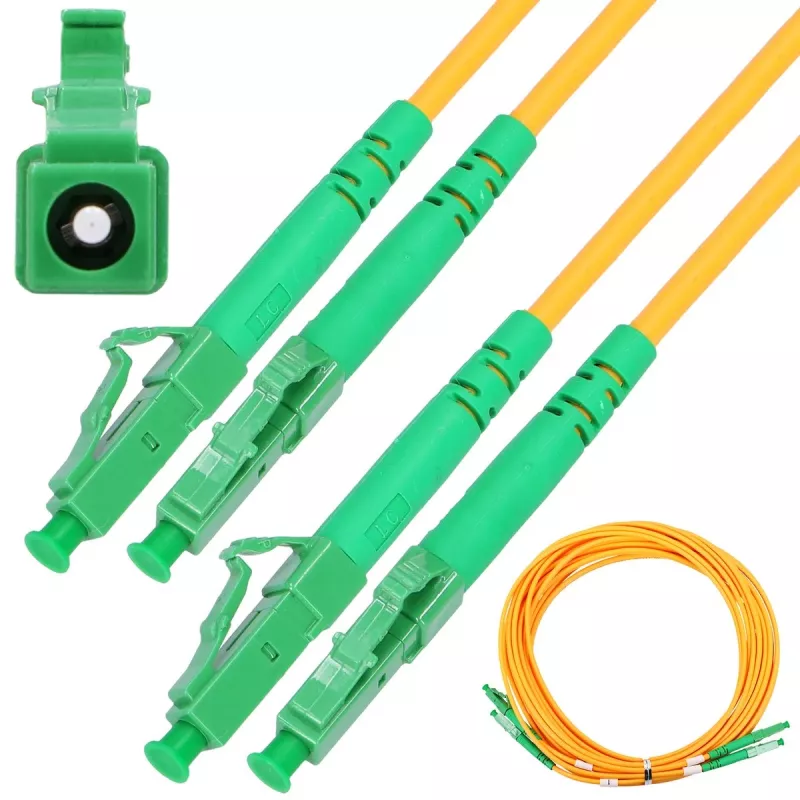

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1, 2 m

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1, 2 m to 2-metrowy duplexowy patchcord światłowodowy jednomodowy zakończony złączami LC/APC na obu końcach. Kabel wykorzystuje włókno jednomodowe 9/125 µm zgodne z normą ITU-T G.657.A1 dla lepszej odporności na zginanie oraz płaszcz o średnicy zewnętrznej 3,0 mm odpowiedni do standardowego okablowania w szafach rack, panelach krosowych i instalacjach budynkowych. Został zaprojektowany do zastosowań w światłowodowych sieciach dostępowych FTTH (światłowód do domu) oraz ogólnych połączeń krosowych w sieciach optycznych, zapewniając kompaktowy interfejs duplex LC/APC do łączenia transceiverów optycznych, urządzeń ONT/ONU, paneli krosowych i ram rozdzielczych.

Zalety

Włókno jednomodowe G.657.A1 oferuje lepszą tolerancję na ciasne zgięcia w porównaniu ze standardowymi włóknami G.652, redukując straty sygnału w ciasnych trasach kablowych i scenariuszach instalacji domowych. Złącza LC/APC zapewniają kątowy kontakt fizyczny, który minimalizuje odbicia wsteczne, co jest istotne w pasywnych sieciach optycznych i sprzęcie o wysokiej czułości. Płaszcz o średnicy 3,0 mm zapewnia równowagę między elastycznością a ochroną mechaniczną, podczas gdy konfiguracja duplex upraszcza dwukierunkową transmisję jednomodową przy użyciu sparowanych włókien.

Zastosowanie

• Połączenia abonenckie FTTH między ONT/ONU a gniazdem ściennym
• Panele krosowe i ramy rozdzielcze światłowodowe w szafach telekomunikacyjnych
• Łączenie transceiverów optycznych i przełączników z portami LC/APC
• Krótkie połączenia wewnątrz serwerowni i szaf telekomunikacyjnych

Kluczowe specyfikacje

• Typ włókna: jednomodowe 9/125 µm, zgodne z G.657.A1
• Typ złącza: LC/APC do LC/APC duplex
• Długość kabla: 2 m
• Średnica płaszcza kabla: 3,0 mm
• Konfiguracja: duplex, dwa włókna we wspólnym płaszczu
• Typowe zastosowania: krosowanie FTTH, łącza optyczne LAN/WAN, połączenia między urządzeniami

Sposób użycia

Podłącz jedno złącze LC/APC do urządzenia źródłowego (np. OLT, portu SFP przełącznika lub transceivera optycznego), a drugie złącze LC/APC do urządzenia docelowego (ONT/ONU, panelu krosowego lub transceivera). Upewnij się, że złącza z polerowaniem kątowym (APC) są łączone z adapterami APC, aby zachować właściwy kąt powierzchni czołowej i zminimalizować odbicia. Chwytaj złącza za osłonę przeciwzgięciową i unikaj dotykania feruli. Do czasu instalacji pozostaw zaślepki przeciwpyłowe na złączach, a w razie potrzeby przed połączeniem wyczyść ferule odpowiednimi narzędziami do czyszczenia światłowodów. Poprowadź kabel unikając ostrych zgięć i zamocuj go w korytach lub uchwytach, przestrzegając minimalnego promienia zgięcia włókna.

Zalecenia

Dla najlepszej wydajności używaj adapterów LC/APC przystosowanych do złączy APC, w miarę możliwości utrzymuj promienie zgięcia powyżej minimum określonego dla G.657.A1 oraz przeprowadź inspekcję optyczną i czyszczenie przed ostatecznym połączeniem. Stosuj odciążenie i właściwe zarządzanie kablami w panelach rozdzielczych, aby zapobiec naprężeniom złączy i włókien.
