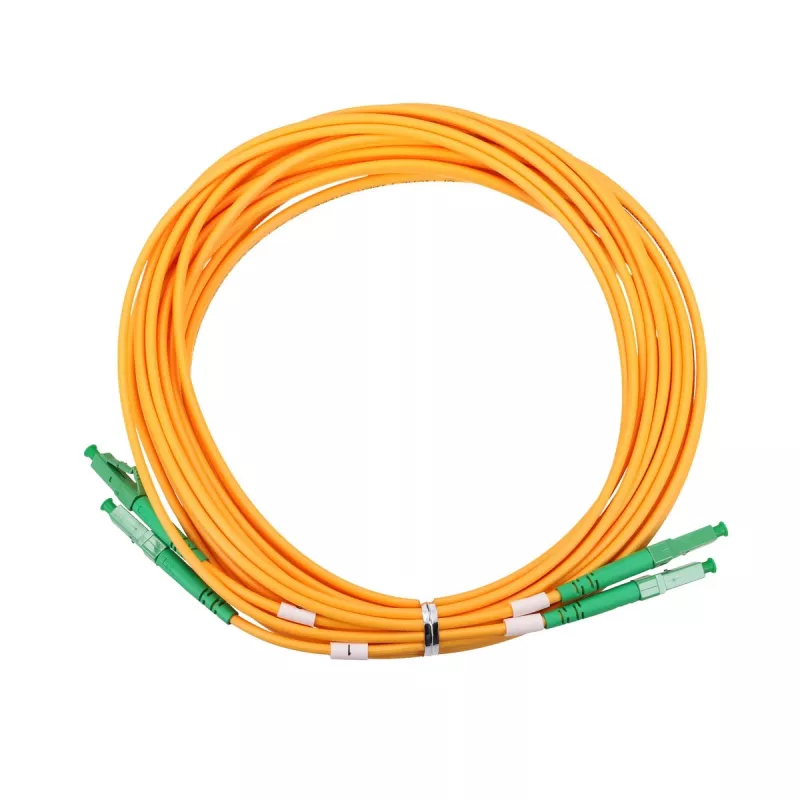

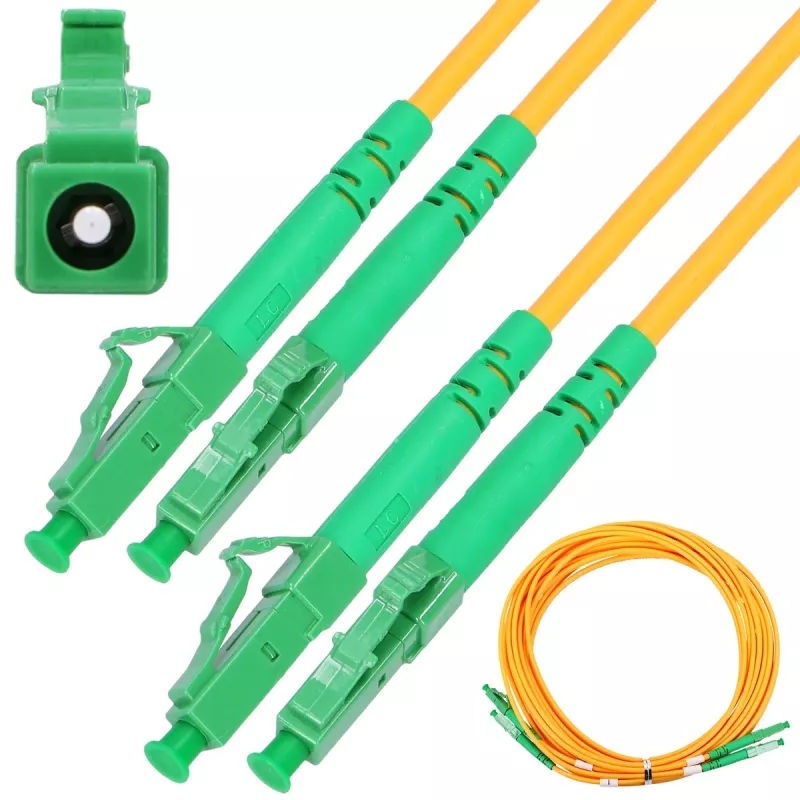

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1 5 m

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1 5 m to jednomodowy, dupleksowy patchcord światłowodowy przeznaczony do krótkich łączy wewnątrzbudynkowych i zakończeń FTTH. Kabel wykorzystuje światłowód jednomodowy G.657.A1 9/125 µm i jest wyposażony w kompaktowe złącza LC ze skośnymi powierzchniami czołowymi APC na obu końcach, co minimalizuje odbicia wsteczne. Długość 5 m i średnica płaszcza 3,0 mm sprawiają, że patchcord nadaje się do połączeń między urządzeniami optycznymi, panelami krosowniczymi oraz urządzeniami ONT/ONU, gdzie wymagana jest transmisja full-duplex i niskie straty wtrąceniowe.

Zalety

Patchcord Extralink LC/APC–LC/APC zapewnia niskie odbicia wsteczne dzięki skośnym powierzchniom APC i gwarantuje stabilną pracę w trybie jednomodowym dzięki zastosowaniu włókna G.657.A1 przystosowanego do środowisk o małym promieniu gięcia. Kompaktowe złącza LC umożliwiają gęste rozmieszczenie portów w panelach i urządzeniach, a konfiguracja dupleksowa obsługuje jednoczesną transmisję i odbiór. Płaszcz o średnicy 3,0 mm zapewnia ochronę mechaniczną podczas prowadzenia i układania w typowych instalacjach wewnętrznych.

Zastosowanie

• Przyłącza abonenckie FTTH między ONT/ONU a gniazdami ściennymi
• Połączenia krosowe między przełącznicami światłowodowymi a panelami krosowniczymi
• Łączenie nadajników optycznych, przełączników lub konwerterów mediów
• Wewnętrzne łącza światłowodowe w szafach danych i rackach telekomunikacyjnych

Kluczowe parametry

• Typ włókna: jednomodowy G.657.A1, 9/125 µm
• Typ złączy: LC/APC na LC/APC, dupleks
• Długość kabla: 5 m
• Średnica płaszcza: 3,0 mm
• Transmisja: full-duplex
• Polerka czołowa: kątowa APC dla obniżonej reflektancji

Sposób użycia

Podłącz wtyk dupleksowy LC/APC do odpowiedniego gniazda LC/APC urządzenia nadawczego, a drugi koniec do urządzenia odbiorczego, zwracając uwagę na prawidłowe ustawienie klipsa dupleksu dla rozróżnienia torów nadawczego i odbiorczego. Poprowadź kabel unikając ostrych zagięć i zamocuj go w kanałach kablowych lub opaskach, aby zminimalizować naprężenia złączy. Po instalacji sprawdź stan łącza oraz poziom mocy optycznej lub ciągłość przy użyciu odpowiedniego sprzętu pomiarowego.

Zalecenia

Aby uzyskać optymalną wydajność, nie przekraczaj minimalnego promienia gięcia określonego dla włókien G.657.A1 i utrzymuj powierzchnie czołowe złączy LC/APC w czystości przy użyciu certyfikowanych narzędzi do czyszczenia światłowodów przed każdym połączeniem. Patchcord przeznaczony jest do zastosowań wewnętrznych i zabezpieczonych terminacji w szafach lub panelach, co zapewnia niskie straty wtrąceniowe i długoterminową niezawodność.
