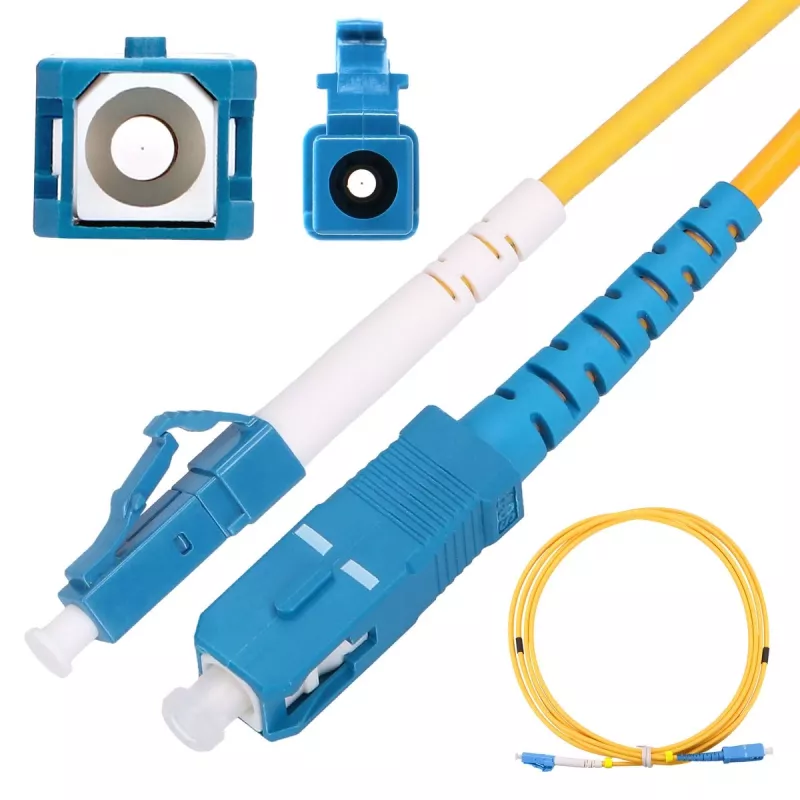

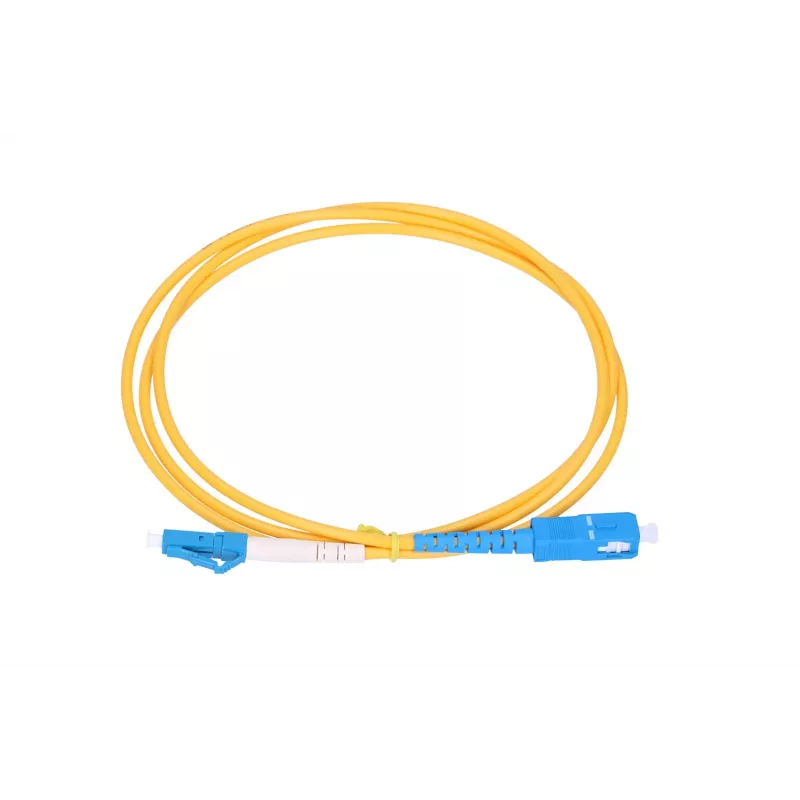

Patchcord Extralink LC/UPC – SC/UPC single-mode G.652D, simplex, 3 mm, 0,5 m

Patchcord single-mode Extralink zakończony z jednej strony złączem LC/UPC, a z drugiej SC/UPC zapewnia simpleksowe połączenie optyczne o długości 0,5 m do zastosowań wewnątrzbudynkowych w telekomunikacji i sieciach FTTH. Kabel wykorzystuje włókno ITU‑T G.652D w płaszczu o średnicy 3 mm, zaprojektowane pod kątem niskiej tłumienności wtrąceniowej i stabilnej transmisji single-mode pomiędzy urządzeniami optycznymi, takimi jak transceivery, przełączniki, konwertery mediów i panele krosowe. Kompaktowa długość 0,5 m sprawdza się w krótkich łączach punkt-punkt wewnątrz szaf, obudów lub puszek natynkowych, gdzie wymagane są niezawodne połączenia o niskiej tłumienności.

Zalety

Patchcord oferuje niską tłumienność optyczną i stabilną pracę w trybie single-mode dzięki specyfikacji włókna G.652D. Jego konstrukcja simpleksowa oraz standardowe złącza polerowane LC/UPC i SC/UPC zapewniają kompatybilność z większością sprzętu telekomunikacyjnego i sieciowego. Płaszcz o średnicy 3 mm zapewnia mechaniczną ochronę podczas prowadzenia wewnątrz budynków, zachowując jednocześnie elastyczność ułatwiającą estetyczne zarządzanie okablowaniem. Czoła złączy są fabrycznie polerowane, co zmniejsza tłumienność odbiciową i poprawia niezawodność łącza w systemach optycznych.

Zastosowanie

• Połączenia abonenckie FTTH między urządzeniami OLT i ONT/ONU
• Łączenie transceiverów optycznych, konwerterów mediów i przełączników
• Krosowanie między przełącznicami optycznymi a gniazdami natynkowymi
• Krótkie łącza punkt-punkt wewnątrz szaf i obudów sprzętowych

Kluczowe dane techniczne

• Typ włókna: single-mode, ITU‑T G.652D
• Złącze A: LC/UPC simplex
• Złącze B: SC/UPC simplex
• Konstrukcja kabla: simplex
• Średnica płaszcza: 3 mm
• Długość kabla: 0,5 m
• Zastosowanie: instalacje wewnątrzbudynkowe telekomunikacyjne i FTTH

Sposób użycia

Przed wykonaniem połączeń upewnij się, że oba urządzenia optyczne są wyłączone, lub postępuj zgodnie z procedurami bezpieczeństwa dotyczącymi wymiany podczas pracy. Wyrównaj złącze LC/UPC z portem LC i wsuń, aż usłyszysz kliknięcie; włóż złącze SC/UPC do adaptera lub gniazda SC, aż się zatrzaśnie. Unikaj nadmiernego zginania kabla 3 mm; przestrzegaj wytycznych dotyczących minimalnego promienia gięcia dla włókien single-mode, aby zapobiec wzrostowi tłumienności. Po instalacji przeprowadź podstawowy test łącza lub pomiar mocy optycznej, aby potwierdzić akceptowalną tłumienność wtrąceniową i odbiciową połączenia.

Zalecenia

Nieużywane złącza przechowuj z założonymi nasadkami ochronnymi, aby utrzymać czoła w czystości. Podczas ponownej instalacji lub rozwiązywania problemów z połączeniami korzystaj z mikroskopu inspekcyjnego i narzędzi czyszczących. W instalacjach stałych prowadź patchcord w odpowiednich organizerach kablowych i unikaj ciasnych zagięć oraz sił ściskających, aby zachować parametry optyczne.
