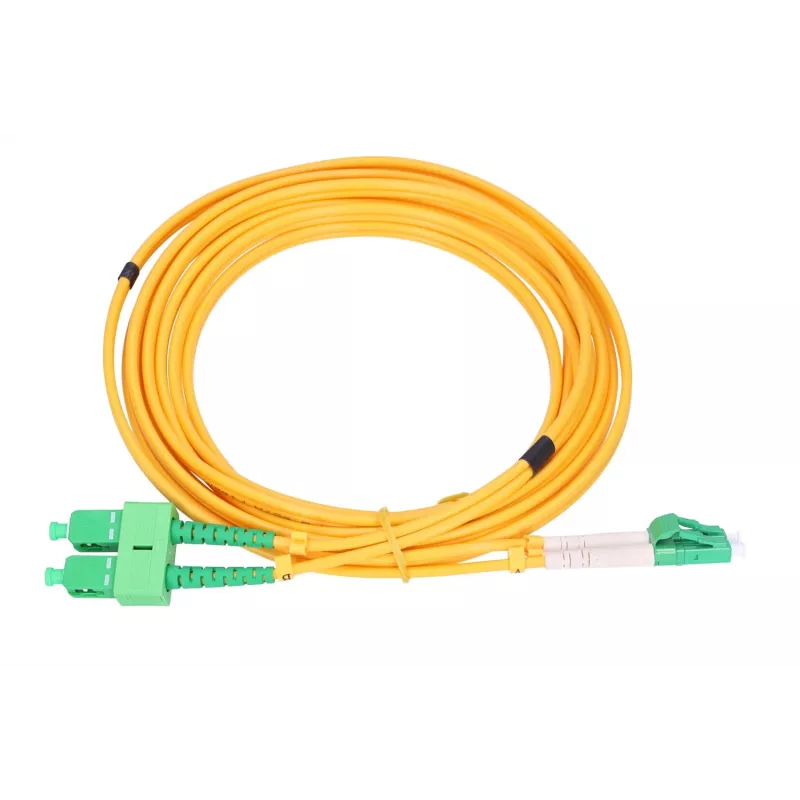

Patchcord Extralink SC/APC do LC/APC Singlemode Dupleks 9/125 µm 3 mm 5 m

Patchcord Extralink SC/APC do LC/APC Singlemode Dupleks, 9/125 µm, średnica 3 mm, długość 5 m, to fabrycznie zakończony kabel optyczny zaprojektowany do łączności jednomodowej o niskich stratach. Kabel wykorzystuje właściwości włókna G.657.A1 i zapewnia transmisję w pełnym dupleksie poprzez złącze SC/APC na jednym końcu i złącze LC/APC na drugim. Nadaje się do wdrożeń FTTH oraz połączeń między urządzeniami optycznymi, takimi jak przełączniki, konwertery mediów i urządzenia ONT/ONU, gdzie wymagane jest precyzyjne dopasowanie i niskie odbicie wsteczne.

Zalety

Patchcord łączy zakończenia APC z włóknem jednomodowym 9/125 µm, aby zminimalizować straty odbiciowe i poprawić integralność sygnału w systemach wrażliwych na odbicia. Jego płaszcz o średnicy 3 mm zapewnia ochronę mechaniczną i elastyczność przy prowadzeniu w stojakach, panelach krosowych i wewnątrz budynków, jednocześnie utrzymując niską wrażliwość na zginanie dzięki włóknu typu G.657.A1. Fabrycznie polerowane złącza zapewniają stałe tłumienie wtrąceniowe i powtarzalną wydajność w różnych instalacjach.

Zastosowanie

• Połączenia abonenckie FTTH między OLT a ONT/ONU
• Połączenia między przełącznikami, transceiverami optycznymi i konwerterami mediów
• Panele krosowe i rackowe ramy dystrybucyjne
• Łącza jednomodowe o niskich stratach w centrach danych i pomieszczeniach telekomunikacyjnych

Kluczowe specyfikacje

• Typ włókna: Singlemode 9/125 µm, zgodny z wydajnością gięcia G.657.A1
• Złącze A: SC/APC (kątowy physical contact)
• Złącze B: LC/APC (kątowy physical contact)
• Konfiguracja: Dupleks (dwa włókna)
• Średnica kabla: 3,0 mm
• Długość: 5 metrów
• Zastosowanie: Krosowanie wewnątrzbudynkowe i połączenia na krótkie odległości

Sposób użycia

Poprowadź patchcord zgodnie ze standardowymi praktykami obsługi światłowodów: unikaj ostrych zagięć, załamań i nadmiernego naprężenia rozciągającego. Włóż złącza SC/APC i LC/APC do odpowiednich portów adaptera, aż zatrzasną się lub mocno osadzą, upewniając się, że orientacja klucza pasuje do adaptera. W przypadku łączy dupleksowych zachowaj prawidłową polaryzację, aby kanały nadawcze i odbiorcze były wyrównane między urządzeniami. Przed wykonaniem połączeń sprawdź czoła złączy za pomocą narzędzia do inspekcji światłowodów i wyczyść zatwierdzonymi chusteczkami lub rozpuszczalnikami, jeśli występuje zanieczyszczenie.

Zalecenia

Przechowuj i instaluj patchcord w kontrolowanych warunkach, unikając temperatur lub wilgotności wykraczających poza specyfikacje sprzętu. Stosuj wytyczne dotyczące promienia gięcia (zazwyczaj >30 mm dla płaszcza 3 mm, chyba że określono inaczej) i chroń odkryte złącza zaślepkami przeciwpyłowymi, gdy nie są używane, aby zachować niskie tłumienie wtrąceniowe i niskie straty odbiciowe.
