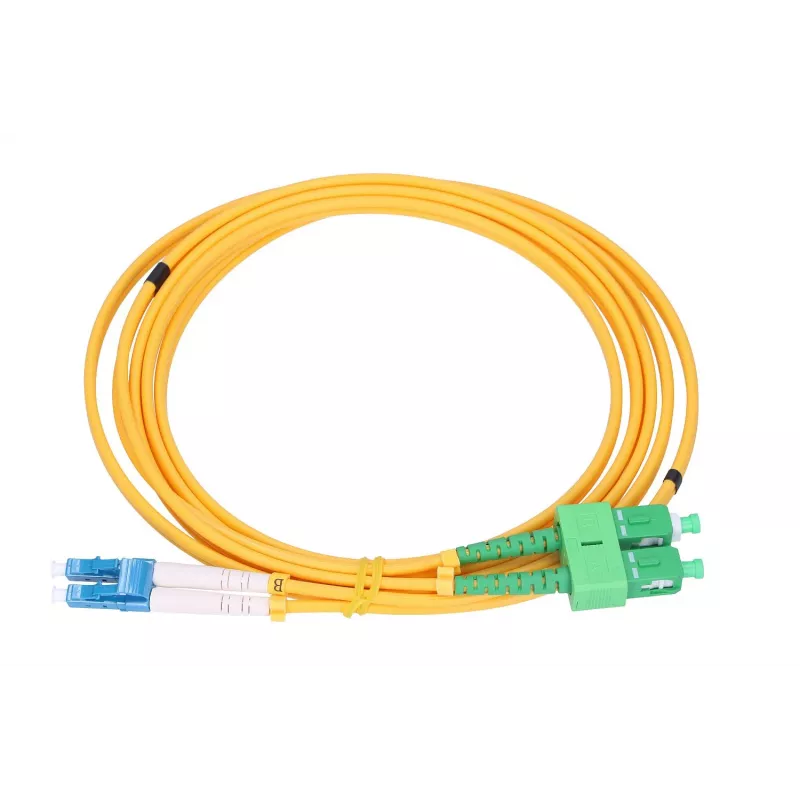

Patchcord Extralink SC/APC do LC/UPC, Single-Mode Duplex G.652D, 3 mm, 20 m

Patchcord Extralink SC/APC do LC/UPC, Single-Mode Duplex G.652D, 3 mm, 20 m to fabrycznie zakończony dwużyłowy patchcord światłowodowy jednomodowy przeznaczony do łączy optycznych punkt-punkt. Łączy złącze SC/APC na jednym końcu ze złączem LC/UPC na drugim, wykorzystuje włókno jednomodowe G.652D i jest zbudowany w okrągłym kablu 3,0 mm odpowiednim do instalacji typu FTTH. Długość 20 m zapewnia elastyczność przy łączeniu urządzeń w szafach, szafkach i lokalach, zachowując wydajność optyczną dla aplikacji dalekiego zasięgu i metra.

Zalety

Ten patchcord zapewnia niskostratną, dwużyłową transmisję z rozróżnieniem polaryzacji między urządzeniami z zakończeniami APC i UPC, redukując wsteczne odbicie tam, gdzie jest to wymagane przez systemy optyczne. Zastosowanie włókna jednomodowego G.652D zapewnia standaryzowane tłumienie i charakterystykę dyspersji odpowiednie dla większości zastosowań telekomunikacyjnych i danych. Powłoka 3 mm oferuje mechaniczną niezawodność i łatwiejsze prowadzenie podczas instalacji w porównaniu z cieńszymi włóknami wewnętrznymi, a fabrycznie zakończone złącza minimalizują czas zarabiania w terenie i potencjalną zmienność połączeń.

Odpowiedni do

• Łączenia urządzeń optycznych, takich jak przełączniki, konwertery mediów i transceivery
• Patchowania między szafkami spawów, ramami dystrybucyjnymi i panelami krosowniczymi
• Połączeń wewnętrznych FTTH między OLT i ONU/ONT lub domowych punktów zakończeniowych
• Testów laboratoryjnych i łączy tymczasowych, gdzie wymagane są mieszane zakończenia APC/UPC

Kluczowe specyfikacje

• Typ włókna: jednomodowe G.652D
• Konfiguracja: duplex (dwa włókna)
• Złącze A: SC/APC (skosne styki fizyczne)
• Złącze B: LC/UPC (ultra-fizyczne styki)
• Średnica kabla: okrągła powłoka 3,0 mm
• Długość: 20 m
• Typowe zastosowanie: wewnętrzne FTTH, połączenia szafa-do-szafy i szafkowe

Jak używać

Sprawdź oba złącza i pasujące adaptery pod kątem kurzu lub uszkodzeń przed włożeniem. Upewnij się, że polaryzacja patchcordu odpowiada parowaniu nadawanie/odbiór wymaganemu przez twój sprzęt. Delikatnie włóż złącze SC/APC do odpowiedniego adaptera, aż się osadzi, przestrzegając orientacji skośnej ferryty, aby zachować wydajność APC. Włóż złącze LC/UPC do adaptera LC, aż się zatrzaśnie; unikaj nadmiernej siły. Poprowadź kabel 3 mm, aby uniknąć ostrych zagięć i zabezpiecz go odpowiednim zarządzaniem okablowaniem, aby uniknąć naprężeń na złączach.

Zalecenia

Przechowuj i transportuj patchcord zwinięty bez ciasnych pętli; zachowaj promień gięcia zgodnie z typowymi jednomodowymi włóknami wewnętrznymi (unikaj gięć poniżej 30 mm). Przed każdym połączeniem czyść czoła złączy odpowiednimi narzędziami do czyszczenia włókien, aby utrzymać niskie tłumienie wtrąceniowe. Łącz APC z UPC tylko tam, gdzie jest to określone w wymaganiach systemowych i sprawdź moc optyczną oraz tłumienie odbiciowe po instalacji.
