Patchcord Extralink SC/APC - LC/UPC singlemode duplex G.657.A1 3mm 1m

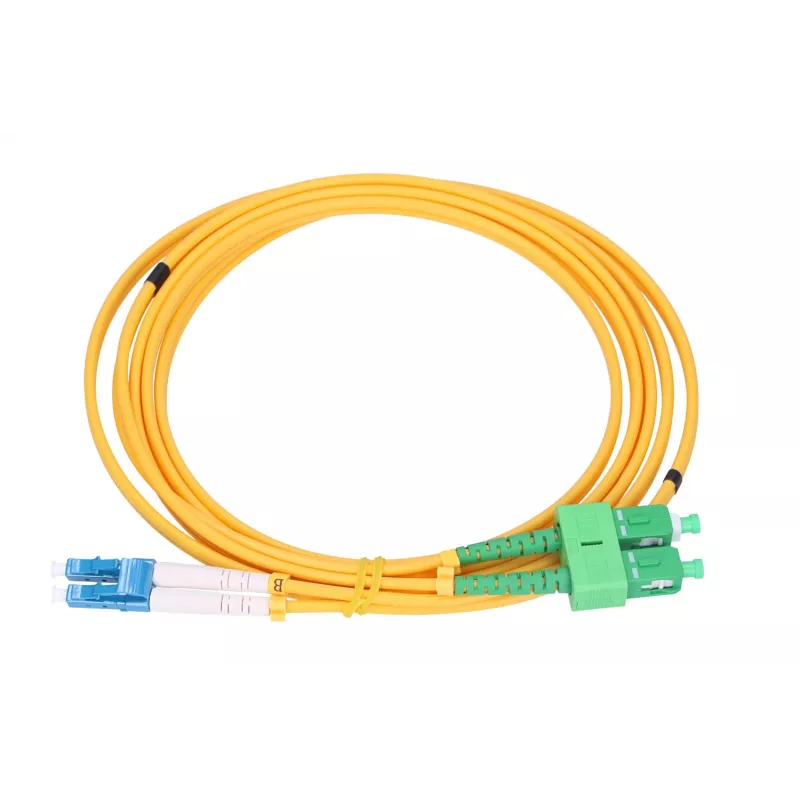

Patchcord Extralink SC/APC - LC/UPC singlemode duplex G.657.A1 3mm 1m to jednomodowy dupleksowy optyczny kabel krosowy zaprojektowany do zastosowań FTTH i innych łączy światłowodowych. Kabel wykorzystuje niewrażliwe na zginanie włókno G.657.A1 w żółtej osłonie 3 mm i zapewnia kompaktowe połączenie z wtykiem SC/APC na jednym końcu i LC/UPC na drugim. Dzięki długości 1 m i dupleksowym zakończeniom ten patchcord jest przeznaczony do krótkich połączeń między sprzętem optycznym, panelami krosowymi i urządzeniami klienckimi.

Zalety

Patchcord Extralink łączy niewrażliwe na zginanie włókno G.657.A1 ze standardowymi geometriami złączy SC/APC i LC/UPC, aby utrzymać niską tłumienność wtrąceniową i stabilną tłumienność odbiciową w typowych środowiskach FTTH. Osłona 3 mm ułatwia prowadzenie i układanie, zachowując ochronę włókna. Konfiguracja dupleksowa umożliwia jednoczesną transmisję i odbiór, a żółta osłona umożliwia szybką identyfikację łączy jednomodowych.

Odpowiedni do

• Przyłączy abonenckich FTTH i połączeń wewnętrznych u klienta
• Paneli krosowych i przełącznic optycznych
• Podłączania OLT, ONU/ONT i transceiverów optycznych
• Krótkich połączeń krosowych w pomieszczeniach telekomunikacyjnych i szafach sprzętowych

Kluczowe specyfikacje

• Typ włókna: jednomodowy, niewrażliwy na zginanie G.657.A1
• Średnica osłony: 3 mm
• Długość: 1 m
• Konfiguracja złączy: dupleks (dwa włókna)
• Złącze A: SC/APC (skontaktowany kątowo styk fizyczny, APC)
• Złącze B: LC/UPC (ultra styk fizyczny, UPC)
• Kolor osłony: żółty (identyfikacja jednomodowa)

Jak używać

Poprowadź patchcord od urządzenia źródłowego do docelowego, unikając ostrych zagięć i ciasnych pętli. Przed włożeniem upewnij się, że złącza są czyste, aby chronić interfejsy transceiverów; do momentu instalacji używaj zaślepek przeciwpyłowych. Włóż złącza SC/APC i LC/UPC do odpowiednich portów adaptera lub transceivera, aż do wyczucia pewnego osadzenia. W przypadku pracy dupleksowej zachowaj orientację nadawanie/odbiór, aby dopasować okablowanie łącza. Podczas prowadzenia w panelach lub szafach przymocuj kabel delikatnymi klipsami lub opaskami, aby zapobiec naprężeniom złączy.

Zalecenia

Sprawdzaj i czyść ferruli przed każdym połączeniem, zachowuj minimalny promień gięcia zalecany dla włókna G.657.A1 i unikaj ciągnięcia za osłonę w pobliżu złącza podczas instalacji. Przechowuj nieużywane patchcordy z zaślepkami ochronnymi w suchym, wolnym od kurzu środowisku.
