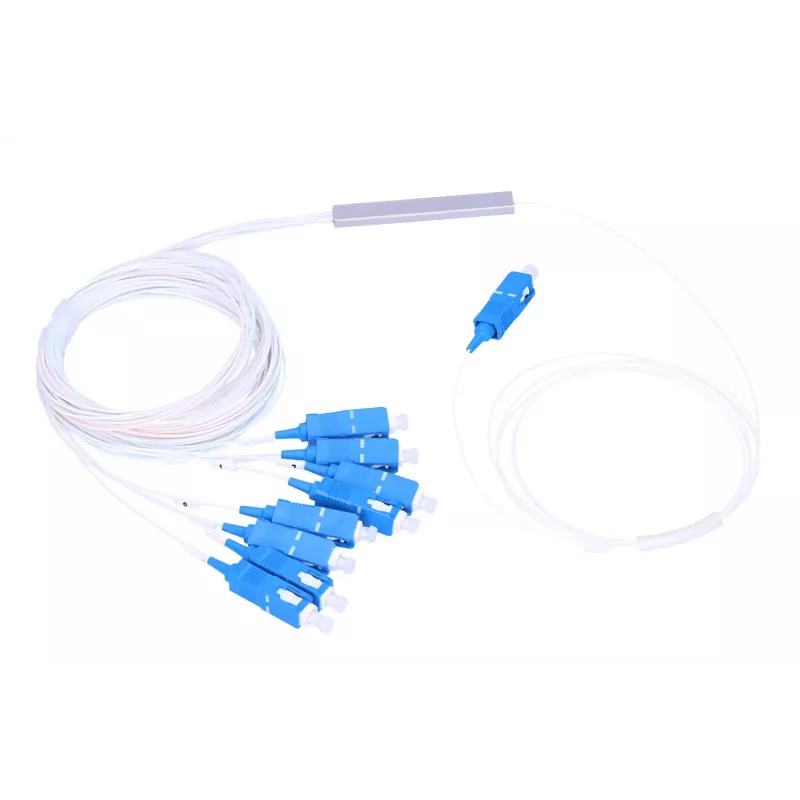

Rozgałęźnik kablowy Extralink Splitter 1:8 PLC SC/UPC 900um 1,5m

Rozgałęźnik światłowodowy EXTRALINK PLC 1:8 0,9 mm ze złączami SC/UPC jest przeznaczony do pasywnej dystrybucji sygnału optycznego w sieciach FTTH. Urządzenie rozdziela pojedyncze wejście optyczne na osiem równych wyjść, wykorzystując technologię planarnego obwodu falowego (PLC). Umieszczony w kompaktowej stalowej obudowie i zbudowany na pigtailu 0,9 mm, rozgałęźnik zapewnia oszczędne przestrzennie rozwiązanie do instalacji w przełącznicach i złączach światłowodowych.

Zalety

Rozgałęźnik PLC oferuje symetryczny podział mocy 1:8 ze złączami SC/UPC zarówno na wejściu, jak i wyjściach, zapewniając równomierne rozdzielenie sygnału. Kabel pigtailowy 0,9 mm ułatwia trasowanie i organizację wewnątrz organizerów światłowodowych, a kompaktowa stalowa obudowa umożliwia bezpieczny montaż i ochronę. Zapakowany w opakowanie blistrowe, aby zapobiec splątaniu kabli podczas transportu i przechowywania.

Zastosowanie

• Wdrożenia FTTH (światłowód do domu)
• Dystrybucja optyczna w budynkach wielorodzinnych i obiektach biznesowych
• Instalacja wewnątrz złącz światłowodowych i paneli krosowych
• Pasywne sieci optyczne, gdzie wymagane jest rozdzielanie sygnału z jednego na wiele

Kluczowe specyfikacje

• Typ: rozgałęźnik PLC
• Współczynnik podziału: 1:8 (symetryczny)
• Typ złącza: SC/UPC (wejście i wyjścia)
• Średnica pigtaila: 0,9 mm
• Obudowa: kompaktowa stalowa obudowa
• Opakowanie: blister
• Marka: Extralink
• MPN: EX.0677
• EAN: 5902560360677

Sposób użycia

Podłącz przychodzące włókno (z linii serwerowej lub dystrybucyjnej) do wejściowego złącza SC/UPC rozgałęźnika PLC. Poprowadź osiem wyjściowych pigtaili SC/UPC do odpowiednich włókien klienckich lub portów panelu krosowego, zabezpieczając pigtail 0,9 mm w organizerze, aby uniknąć naprężeń włókien. Zamontuj kompaktową stalową obudowę wewnątrz szafy rozdzielczej lub złącza światłowodowego zgodnie z wymaganiami miejsca instalacji. Zweryfikuj poziomy mocy optycznej na każdym wyjściu, aby zapewnić prawidłowe rozdzielenie i akceptowalne marginesy strat.

Zalecenia

Obchodź się ostrożnie z pigtailem 0,9 mm, aby uniknąć zgięcia poniżej promienia określonego przez producenta. Stosuj odpowiednie zarządzanie włóknami i odciążenie przy montażu rozgałęźnika. Oczyść złącza SC/UPC przed połączeniem i wykonaj pomiary mocy po instalacji, aby potwierdzić wydajność.
