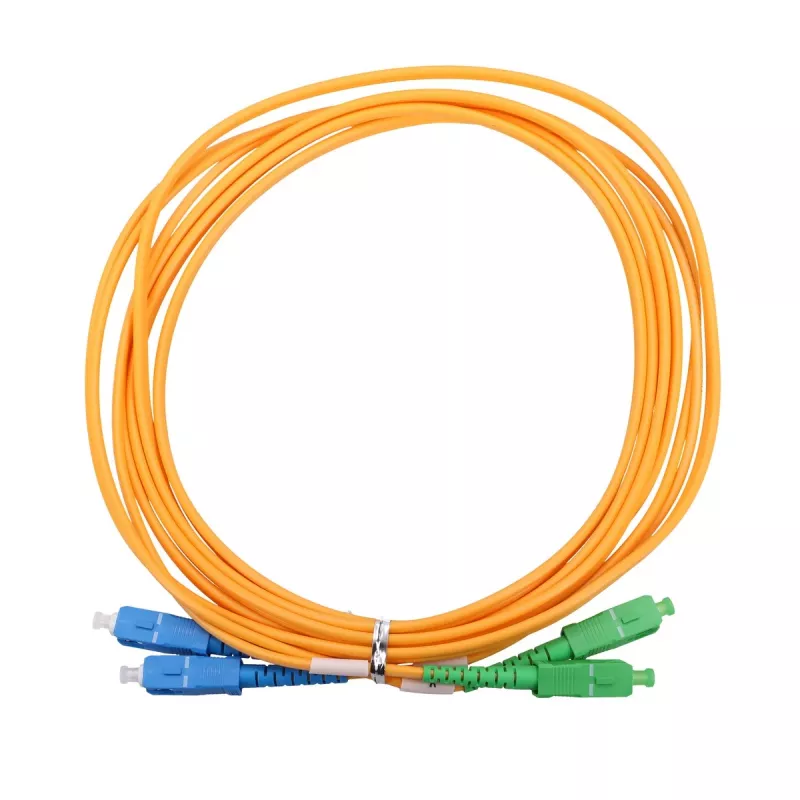

Patchcord Extralink SC/APC na SC/UPC, duplex jednomodowy G.657.A1, 3 mm Ø, 3 m

Extralink jednomodowy duplex patchcord ze złączem SC/APC na jednym końcu i SC/UPC na drugim to 3-metrowy zworka światłowodowa zaprojektowana do połączeń FTTH, telekomunikacyjnych i sieci optycznych. Kabel wykorzystuje włókno G.657.A1 odporne na zginanie w osłonie 3 mm, zapewniając kompaktowe prowadzenie i niską tłumienność wtrąceniową dla łączy punkt-punkt między przełącznikami, konwerterami mediów, jednostkami ONT/ONU i panelami dystrybucyjnymi. Para mieszanych złączy (kątowe APC do płaskiego UPC) umożliwia współpracę z różnymi typami portów, zachowując stabilną transmisję i łatwe wdrażanie w instalacjach rackowych lub naściennych.

Zalety

Patchcord zapewnia niskie straty i stabilną tłumienność odbicia dzięki konstrukcji jednomodowej i geometrii czoła SC/APC po jednej stronie. Włókno G.657.A1 odporne na zginanie redukuje wrażliwość na ciasne łuki i zwiększa niezawodność w ograniczonych ścieżkach prowadzenia typowych dla instalacji FTTH. Zewnętrzna osłona 3 mm zapewnia równowagę między elastycznością a trwałością przy wielokrotnym użytkowaniu i bezpiecznym zakończeniu w panelach krosowych. Kompatybilność z popularnymi portami SC i adapterami duplex ułatwia bezproblemową integrację z istniejącymi sieciami.

Zastosowanie

• Połączenia abonenckie FTTH między ONT/ONU a punktami dystrybucyjnymi w domu lub budynku
• Łączenie sprzętu optycznego, takiego jak przełączniki, konwertery mediów i konfiguracje testowe OLT/ONT
• Krosowanie w szafach sprzętowych, puszkach ściennych i ramach dystrybucyjnych z mieszanymi typami złączy
• Łącza jednomodowe krótkiego zasięgu w środowiskach telekomunikacyjnych i transmisji danych

Kluczowe specyfikacje

• Typ włókna: jednomodowe, odporne na zginanie G.657.A1
• Konfiguracja złączy: duplex z SC/APC na jednym końcu i SC/UPC na drugim
• Średnica kabla: okrągła osłona 3 mm odpowiednia do FTTH i prowadzenia wewnętrznego
• Długość: 3 metry
• Polerowanie: kątowe (APC) na jednym złączu, UPC na drugim dla kompatybilności z różnymi typami portów
• Zastosowanie: wewnętrzne/FTTH, krosowanie i łączenie urządzeń optycznych

Jak używać

Sprawdź typy portów w urządzeniach, aby upewnić się, że SC/APC łączy się z portami APC, a SC/UPC z portami UPC, zachowując prawidłowe charakterystyki tłumienności odbicia. Prowadź kabel 3 mm przez kanały zarządzania okablowaniem lub kanały ścienne, unikając ciasnych łuków poniżej minimalnego promienia gięcia zalecanego dla włókna G.657.A1. Włóż każde złącze SC, aż zatrzaśnie się w adapterze lub porcie urządzenia, i zabezpiecz wszelkie zatrzaski panelu przedniego lub zaślepki przeciwpyłowe, gdy nie są używane. Do testowania użyj miernika mocy optycznej lub źródła światła, aby potwierdzić tłumienność wtrąceniową i ciągłość końców po instalacji.

Zalecenia

Obchodź się ze złączami za dławnicę lub obudowę i unikaj dotykania lub zanieczyszczania czoła; czyść złącza odpowiednimi narzędziami do czyszczenia włókien przed połączeniem. Nie przekraczaj promieni gięcia powszechnie określonych dla włókna G.657.A1 i unikaj naprężenia kabla podczas instalacji. Przechowuj nieużywane końce z nałożonymi zaślepkami i przeprowadzaj regularne przeglądy połączeń w aktywnych sieciach, aby utrzymać niskostratną wydajność.
