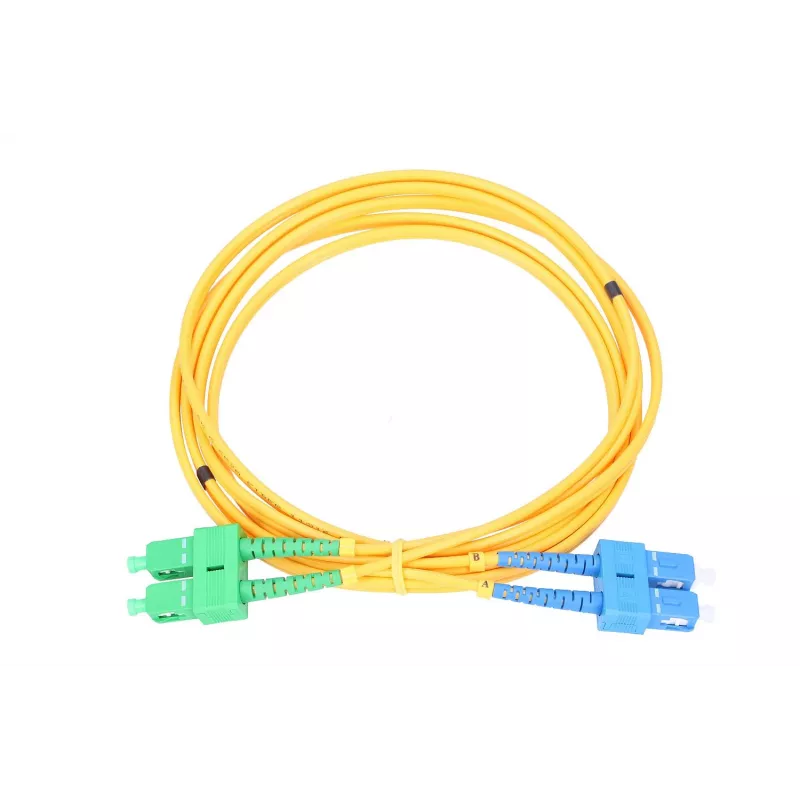

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m to fabrycznie zakończony jednomodowy dwukierunkowy patchcord światłowodowy z wtykiem SC/UPC na jednym końcu i SC/APC na drugim. Kabel wykorzystuje włókno G.652D i płaszcz PVC, ma średnicę zewnętrzną 3 mm i długość 0,5 m. Przeznaczony jest do instalacji FTTH i krótkich połączeń między urządzeniami optycznymi, takimi jak panele krosowe, ODF, przełączniki, konwertery mediów oraz urządzenia ONT/OLT, gdzie wymagana jest pełnodupleksowa transmisja jednomodowa.

Zalety

Patchcord łączy zakończenia SC/UPC i SC/APC, umożliwiając połączenie między różnie kluczowanymi portami przy zachowaniu właściwości transmisji jednomodowej. Włókno G.652D zapewnia zgodność ze standardowymi systemami jednomodowymi i obsługuje transmisję na typowych długościach fal telekomunikacyjnych. Kabel w płaszczu PVC o średnicy 3 mm równoważy elastyczność i ochronę mechaniczną do prowadzenia wewnątrz pomieszczeń i krótkich odcinków kablowych. Fabrycznie polerowane złącza zapewniają stałą jakość powierzchni czołowych i zmniejszają tłumienie wtrąceniowe w porównaniu z alternatywami zakończonymi w terenie.

Zastosowanie

• Połączenia FTTH typu drop między urządzeniami OLT i ONU/ONT
• Połączenia krosowe w panelach krosowych i przełącznicach światłowodowych (ODF)
• Krótkie łącza między przełącznikami, konwerterami mediów i transceiverami
• Stanowiska laboratoryjne lub testowe wymagające interfejsów mieszanych SC/UPC do SC/APC

Główne specyfikacje

• Typ włókna: jednomodowe, G.652D
• Złącze A: SC/UPC
• Złącze B: SC/APC
• Konfiguracja: duplex (dwa włókna)
• Płaszcz kabla: PVC
• Średnica zewnętrzna kabla: 3 mm
• Długość: 0,5 m
• Zalecany minimalny promień zgięcia: 30 mm
• Typowa długość fali zastosowania: od 1310 nm

Sposób użycia

Poprowadź patchcord między dwoma urządzeniami lub portami, które mają być połączone, unikając ostrych zagięć i naprężeń mechanicznych. Włóż złącza SC/UPC i SC/APC do pasujących gniazd, aż zatrzasną się na swoim miejscu, upewniając się, że są prawidłowo ustawione i że UPC jest sparowane z gniazdami typu UPC, a APC z gniazdami typu APC. W przypadku połączeń duplex zachowaj prawidłową polaryzację, tak aby włókna nadawcze i odbiorcze odpowiadały odpowiednim portom TX/RX. Przed użyciem sprawdź powierzchnie czołowe złączy i wyczyść je odpowiednimi narzędziami do czyszczenia włókien, jeśli widoczne jest zanieczyszczenie.

Zalecenia

Chwytaj złącza za osłonę lub korpus, unikaj dotykania powierzchni czołowych i przechowuj patchcord zwinięty bez ciasnych pętli. Stosuj delikatne prowadzenie, aby zachować minimalny promień zgięcia 30 mm i unikaj obciążeń rozciągających podczas instalacji. Do długoterminowych lub zewnętrznych zastosowań wybieraj kable z odpowiednimi płaszczami i parametrami środowiskowymi zamiast wewnętrznych patchcordów PVC.
