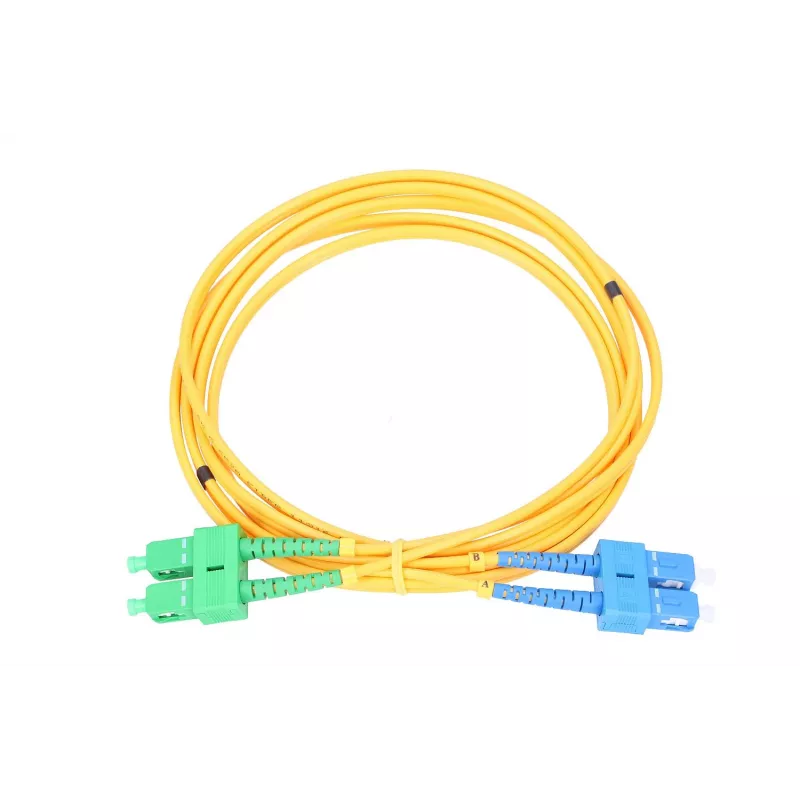

Patchcord Extralink SC/UPC - SC/APC, Single-mode duplex, światłowód G.652D, PVC 3 mm, 5 m

Dupleksowy patchcord światłowodowy Extralink zakończony z jednej strony SC/UPC, a z drugiej SC/APC zapewnia transmisję jednomodową po włóknie ITU-T G.652D. Kabel ma powłokę PVC, średnicę zewnętrzną 3,0 mm i długość 5 m. Przeznaczony jest do łączenia urządzeń optycznych, paneli krosowych i zakończeń FTTH, gdzie wymagana jest łączność dupleksowa SC i wydajność jednomodowa.

Zalety

Ten patchcord łączy dwa zakończenia SC o różnych typach polerowania (SC/UPC do SC/APC), aby umożliwić elastyczne łączenie ze sprzętem wykorzystującym interfejsy UPC lub APC przy zachowaniu niskiego tłumienia odbiciowego i stabilnej transmisji sygnału jednomodowego. Powłoka PVC zapewnia ochronę mechaniczną i łatwość prowadzenia, a średnica 3 mm równoważy elastyczność i wytrzymałość w typowych instalacjach wewnętrznych i szafach. Długość 5 m zmniejsza potrzebę stosowania dodatkowych spawów lub akcesoriów przedłużających w centrach danych, szafach telekomunikacyjnych i konfiguracjach FTTH.

Odpowiedni do

Najważniejsze dane techniczne

Sposób użycia

Przed instalacją sprawdź powierzchnie czołowe złączy i oczyść je odpowiednimi narzędziami do czyszczenia światłowodów, aby zapewnić niską tłumienność wtrąceniową. Poprowadź patchcord wzdłuż półek do zarządzania kablami lub wewnątrz organizerów kablowych w szafie, unikając ciasnych zagięć i naprężeń mechanicznych; zachowaj promień gięcia zgodnie z zaleceniami producenta włókna dla powłok 3 mm. Podłącz złącza SC do pasujących adapterów lub portów SC, aż usłyszysz charakterystyczne kliknięcie; zweryfikuj prawidłowe połączenie interfejsów UPC i APC. Po podłączeniu przetestuj łącze za pomocą odpowiednich mierników mocy optycznej lub źródeł światła, aby potwierdzić ciągłość sygnału i akceptowalną tłumienność.

Zalecenia

Przechowuj patchcord luźno zwinięty i zabezpiecz powierzchnie czołowe złączy zaślepkami przeciwpyłowymi, gdy nie jest używany. Do zastosowań na zewnątrz lub narażonych na warunki pogodowe wybieraj kable o odpowiedniej odporności na UV i warunki atmosferyczne, a nie z powłoką PVC przeznaczoną do użytku wewnętrznego. Łącząc zakończenia UPC i APC w jednym łączu, zwróć uwagę na charakterystykę odbić i stosuj APC tam, gdzie czułość na odbicia jest krytyczna (np. analogowe RF po światłowodzie, niektóre wdrożenia PON).
