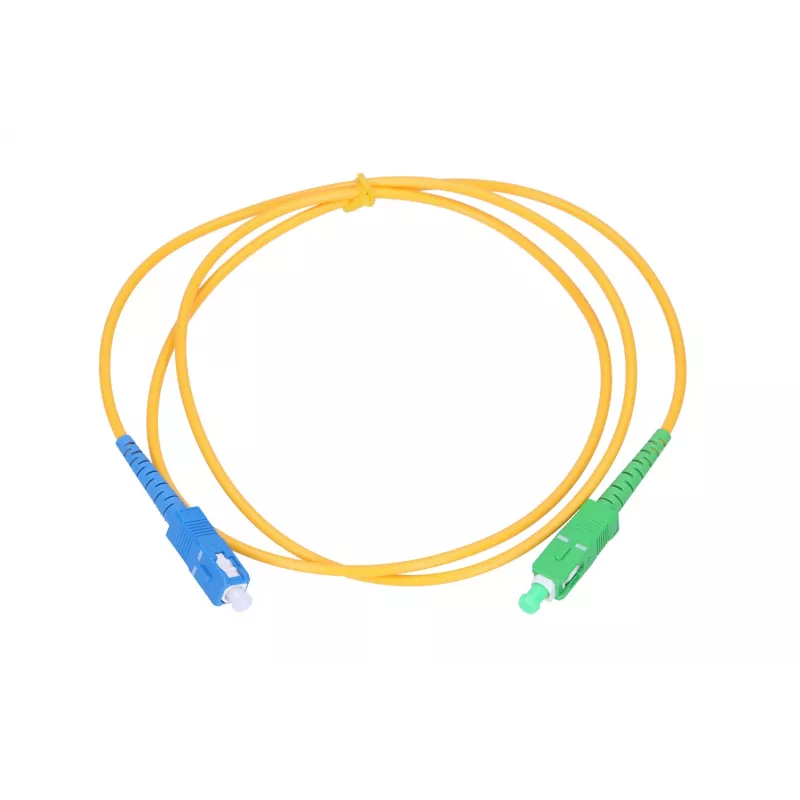

Patchcord jednomodowy simplex Extralink SC/APC na SC/UPC G.652D 3 mm, 2 m

Patchcord jednomodowy simplex Extralink SC/APC na SC/UPC G.652D 3 mm, 2 m to fabrycznie zakończona zworka optyczna przeznaczona do łączy jednomodowych punkt-punkt. Kabel wykorzystuje światłowód jednomodowy ITU-T G.652D w osłonie simplex 3 mm i jest zakończony złączem SC/APC na jednym końcu oraz złączem SC/UPC na drugim. Ten patchcord jest przeznaczony do krótkich połączeń między sprzętem telekomunikacyjnym i transmisji danych, paneli światłowodowych oraz lokali abonenckich FTTH, gdzie wymagane są niskie straty wtrąceniowe i niezawodna wydajność jednomodowa.

Zalety

Kabel zapewnia spójne właściwości transmisji jednomodowej z niskim tłumieniem dzięki światłowodowi G.652D i precyzyjnie polerowanym ferrytom SC/APC i SC/UPC. Osłona 3 mm zapewnia ochronę mechaniczną i łatwość prowadzenia, zachowując elastyczność przy trasowaniu w szafach i małych kanałach. Fabrycznie zmontowane zakończenia zmniejszają zmienność i zapewniają powtarzalną wydajność optyczną przy instalacji i testowaniu.

Zastosowanie

• Łączenie między sprzętem sieci optycznej (przełączniki, konwertery mediów)
• Łącza FTTH między OLT i ONU/ONT w instalacjach abonenckich
• Panele krosowe i ramy dystrybucyjne światłowodowe w pomieszczeniach telekomunikacyjnych
• Stanowiska laboratoryjne i testowe, gdzie wymagane są jednomodowe łącza punkt-punkt

Kluczowe specyfikacje

• Typ włókna: jednomodowy G.652D
• Złącze A: SC/APC (kontakt fizyczny skośny)
• Złącze B: SC/UPC (ultra kontakt fizyczny)
• Konfiguracja kabla: simplex
• Średnica zewnętrzna kabla: 3 mm
• Długość: 2 m

Sposób użycia

Przed instalacją sprawdź powierzchnie czołowe złączy i w razie potrzeby wyczyść przy użyciu odpowiednich narzędzi do czyszczenia włókien, aby uniknąć zanieczyszczeń i zwiększonych strat. Włóż każde złącze do odpowiedniego adaptera SC lub gniazda sprzętowego, upewniając się, że skośny ferryt APC współpracuje z adapterami APC, a ferryt UPC z adapterami UPC, aby zachować prawidłowe dopasowanie. Poprowadź kabel 3 mm wzdłuż ścieżek zarządzania kablami, unikając ciasnych zgięć poniżej określonego minimalnego promienia gięcia i zabezpiecz kabel, aby zapobiec naprężeniom złączy. Po instalacji wykonaj podstawowe testy optyczne, aby zweryfikować tłumienie wtrąceniowe i ciągłość.

Zalecenia

Używaj tego patchcordu do krótkich stałych połączeń; unikaj powtarzanych cykli łączeniowych przekraczających specyfikacje złączy i chroń powierzchnie czołowe złączy zaślepkami kiedy nie są używane. Do instalacji wymagających identycznych typów złączy na obu końcach, wybierz pasujący patchcord, aby zapobiec niedopasowaniu adapterów.
