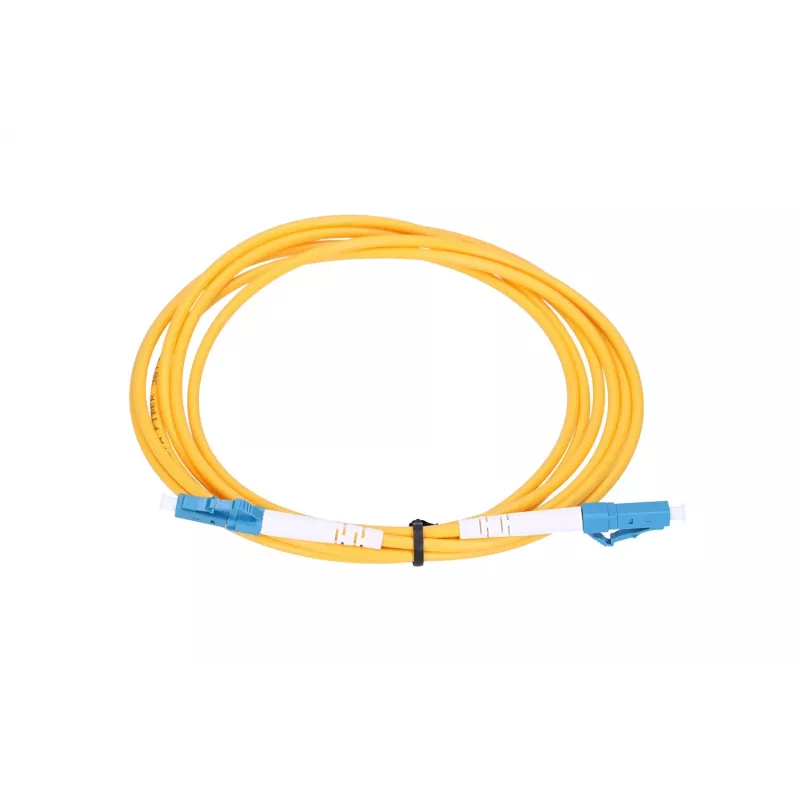

Patchcord LC/UPC-LC/UPC Single Mode Extralink G.652D 3mm 3m (simplex)

Extralink LC/UPC–LC/UPC, patchcord jednomodowy z włóknem G.652D i płaszczem 3 mm, o długości 3 m, zapewnia proste połączenie światłowodowe do zastosowań FTTH, telekomunikacyjnych i w centrach danych. Kabel jest zakończony po obu stronach złączami LC/UPC, co gwarantuje niezawodne, niskostratne połączenie z portami LC w transceiverach, panelach krosowych, przełącznikach i jednostkach sieci optycznej. Zaprojektowany do zastosowań jednomodowych, włókno G.652D obsługuje typowe długości fal telekomunikacyjnych i nadaje się do szybkich łączy do 10 Gb/s, tam gdzie wymagana jest wydajność jednomodowa.

Zalety

Patchcord łączy kompaktowy płaszcz 3 mm z precyzyjnymi zakończeniami LC/UPC, oferując niską tłumienność wtrąceniową i dobre właściwości tłumienności odbiciowej. Konstrukcja z włóknem G.652D zapewnia stabilną transmisję jednomodową i kompatybilność ze standardową długością fali 1310 nm oraz innymi typowymi dla telekomunikacji. Jego długość 3 m jest odpowiednia do krótkich połączeń wewnątrz szaf, między urządzeniami oraz w lokalach abonenckich, a format złącza LC oszczędza miejsce na panelu i ułatwia prowadzenie w gęstych instalacjach.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zlokalizuj porty LC w urządzeniu lub panelu krosowym, gdzie patchcord ma być zainstalowany, upewniając się, że złącza są czyste i wolne od kurzu. Wyrównaj złącza LC/UPC z adapterami dupleksowymi lub simpleksowymi i wsuwaj, aż kliknięcie potwierdzi pewne połączenie; nie używaj siły. Poprowadź kabel, unikając ostrych zagięć poniżej minimalnego promienia gięcia, i zabezpiecz za pomocą zarządzania okablowaniem, aby zapobiec naprężeniom złączy. Do testów tymczasowych podłącz jeden koniec do transceivera lub przyrządu testowego, a drugi do testowanego urządzenia, następnie odłącz patchcord, naciskając zatrzask LC i wysuwając złącze.

Zalecenia

Regularnie sprawdzaj i czyść czoła złączy za pomocą odpowiednich narzędzi do czyszczenia optycznego przed połączeniem, aby utrzymać niską tłumienność. Unikaj ciasnego zwijania i ostrych zagięć; zachowaj co najmniej określony promień gięcia 30 mm. Używaj zaślepek, gdy patchcord nie jest używany, aby chronić ferrulę i polerkę UPC. W przypadku instalacji stałych udokumentuj lokalizacje złączy i oznacz oba końce, aby ułatwić konserwację.
