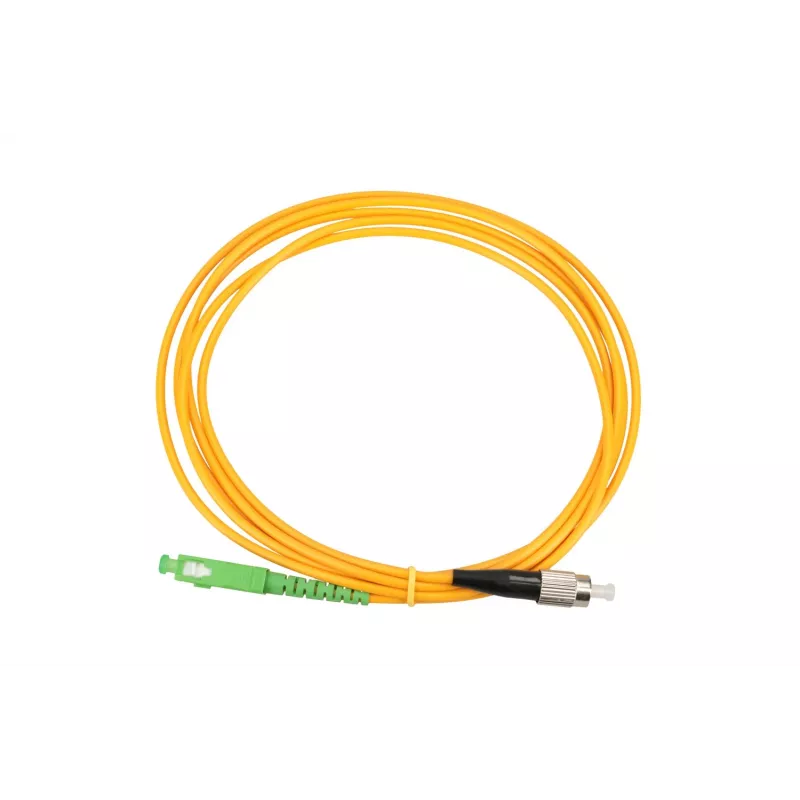

Patchcord światłowodowy Extralink SC/APC–FC/UPC simplex G.657.A1 3.0 mm 2 m (FTTH)

Patchcord światłowodowy Extralink SC/APC–FC/UPC simplex G.657.A1 3.0 mm 2 m to zworka jednomodowa przeznaczona do sieci FTTH i połączeń sprzętu optycznego. Kabel wykorzystuje włókno niewrażliwe na zginanie G.657.A1 z płaszczem zewnętrznym o średnicy 3,0 mm i długości 2 metrów, zakończone z jednej strony złączem SC/APC, a z drugiej FC/UPC. Patchcord ten zapewnia kompaktowe połączenie o niskiej tłumienności do paneli krosowych, terminali linii optycznej i urządzeń w lokalu abonenta, wszędzie tam, gdzie wymagana jest kontrolowana tłumienność i niezawodna praca w trybie jednomodowym.

Zalety

Zastosowanie jednomodowego włókna niewrażliwego na zginanie G.657.A1 zmniejsza straty makrozgięciowe i poprawia stabilność sygnału w instalacjach o ciasnym prowadzeniu kabli i ograniczonym promieniu gięcia. Mieszana konfiguracja złączy (SC/APC do FC/UPC) zapewnia kompatybilność między różnymi typami sprzętu optycznego przy zachowaniu niskiej tłumienności wtrąceniowej i odbiciowej odpowiedniej dla sieci jednomodowych. Płaszcz o średnicy 3,0 mm zapewnia ochronę mechaniczną i łatwość prowadzenia podczas instalacji i konserwacji.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Poprowadź patchcord zgodnie z zaplanowanymi trasami kablowymi, unikając ostrych zagięć i mocując kabel odpowiednimi zaciskami lub elementami prowadzenia kabli. Włóż złącze SC/APC do odpowiedniego gniazda SC/APC, korzystając z wpustu prowadzącego, aby zapewnić prawidłową orientację, a następnie włóż złącze FC/UPC do portu FC i zabezpiecz je, dokręcając tulejkę feruli zgodnie z wymaganiami. Po podłączeniu zweryfikuj ciągłość optyczną i poziomy sygnału za pomocą odpowiedniego sprzętu pomiarowego. Z końcówkami światłowodowymi należy obchodzić się ostrożnie, pozostawiając nasadki ochronne aż do momentu ostatecznego włożenia, unikając dotykania lub zanieczyszczania powierzchni czołowych złączy.

Zalecenia

Patchcord należy przechowywać i transportować zwinięty, bez ciasnych pętli; zachowaj promień gięcia zgodnie z zaleceniami dla G.657.A1, aby utrzymać niskie straty zgięciowe. Przed łączeniem należy czyścić czoła złączy odpowiednimi narzędziami do czyszczenia włókien. Patchcord SC/APC–FC/UPC należy stosować w aplikacjach wymagających kompatybilności między interfejsami APC i UPC, monitorując tłumienność odbiciową przy łączeniu złączy o różnym polerowaniu.
