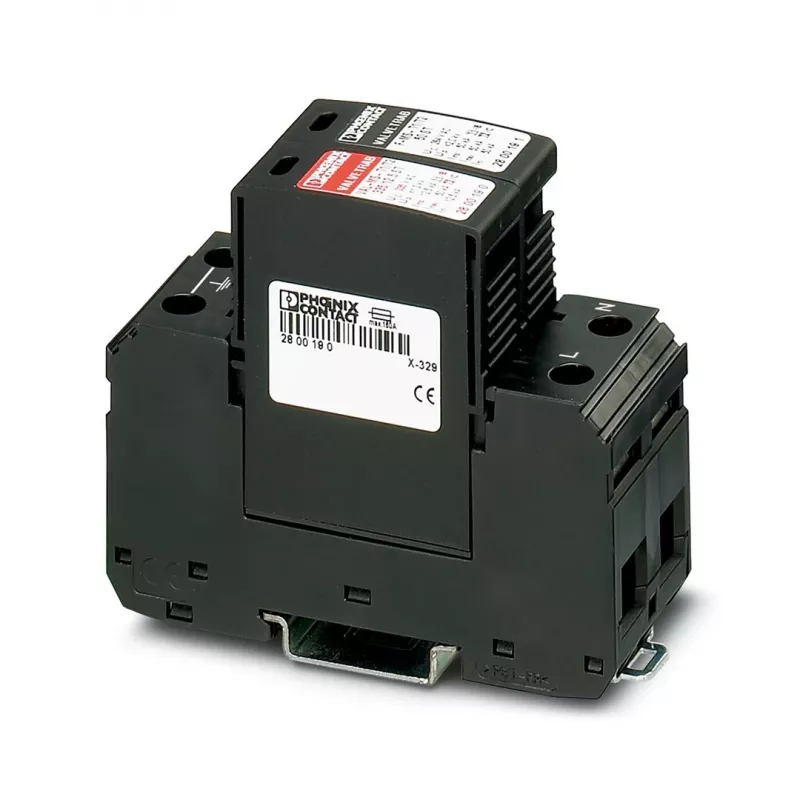

PHOENIX CONTACT Ogranicznik przepięć VAL-MS-T1/T2 335/12.5/1+1, Typ 1+2, 1-fazowy, 335 V AC, 12.5 kA

Ogranicznik przepięć PHOENIX CONTACT VAL-MS-T1/T2 335/12.5/1+1 to wysokowydajne urządzenie ochrony przeciwprzepięciowej (SPD) zaprojektowane dla systemów zasilania AC. Łączy ochronę typu 1 i typu 2 w jednej kompaktowej jednostce, zabezpieczając instalacje elektryczne przed bezpośrednimi uderzeniami pioruna i przepięciami łączeniowymi. Idealny do głównych rozdzielnic w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zalety

To SPD oferuje niezawodną ochronę z wysokim prądem impulsowym 12,5 kA (10/350 µs) i znamionowym prądem wyładowczym 20 kA (8/20 µs). Konstrukcja z wymiennymi wkładkami umożliwia łatwą wymianę modułów ochronnych bez konieczności ponownego okablowania. Urządzenie charakteryzuje się niskim poziomem ochrony napięciowej (≤1,5 kV) i szybkim czasem reakcji (<25 ns), zapewniając bezpieczeństwo wrażliwych urządzeń.

Zastosowanie

• Główne rozdzielnice w jednofazowych systemach AC
• Ochrona przed bezpośrednimi uderzeniami pioruna (Typ 1) i przepięciami łączeniowymi (Typ 2)
• Instalacje przemysłowe, komercyjne i mieszkaniowe

Kluczowe specyfikacje

• Typ SPD: Typ 1+2 / Klasa I+II
• Napięcie znamionowe (Un): 230 V AC (50/60 Hz)
• Maksymalne napięcie ciągłej pracy (Uc): 335 V AC
• Znamionowy prąd wyładowczy (In): 20 kA (8/20 µs)
• Prąd impulsowy (Iimp): 12,5 kA (10/350 µs)
• Poziom ochrony napięciowej (Up): ≤1,5 kV (L-N, N-PE)
• Konfiguracja ochrony: 1-fazowa (obwód 1+1)
• Liczba biegunów: 2
• Sposób montażu: Szyna DIN
• Czas reakcji (tA): <25 ns
• Zakres temperatury pracy: -40 °C do 80 °C
• Stopień ochrony: IP20
• Zgodność z normami: IEC 61643-11, EN 61643-11
• Technologia: warystor (MOV)
• Konstrukcja z wymiennymi wkładkami: Tak
• Maksymalny bezpiecznik zapasowy: 315 A (gG/gL)
• Znamionowy prąd zwarciowy (Isccr): 50 kA

Zalecenia

Aby uzyskać optymalną ochronę, zainstaluj to SPD w głównej rozdzielnicy i zapewnij prawidłowe uziemienie. Regularnie sprawdzaj wskaźnik stanu i w razie potrzeby wymień moduł. Nadaje się do stosowania z bezpiecznikami zapasowymi do 315 A.
